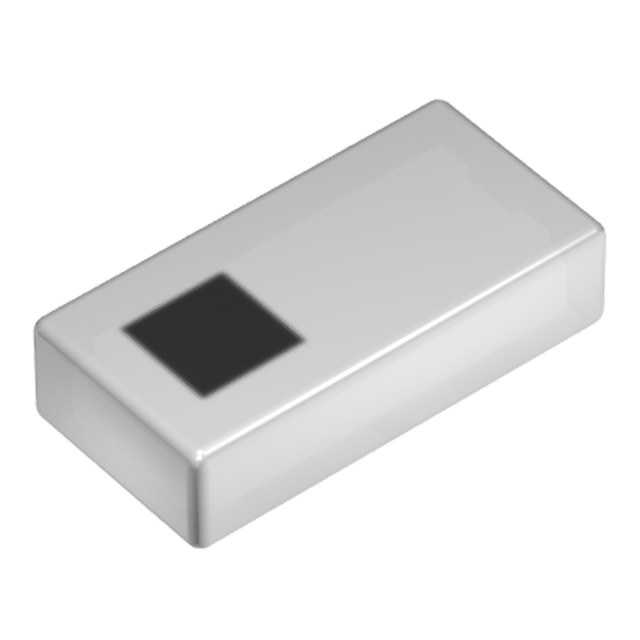

DEA162690LT-5064A1

产品分类: 其他滤波器
厂牌: TDK
产品描述: 0.18dB 2.69GHz 1.991GHz 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 11M-D-DEA162690LT-5064A1
供应商: 云汉优选
标准整包数: 1
TDK 其他滤波器 DEA162690LT-5064A1

DEA162690LT-5064A1概述

    DEA162690LT-5064A1 Multilayer Low Pass Filter 技术手册

    1. 产品简介


    DEA162690LT-5064A1 是一款多层低通滤波器,专为频率范围从 699 MHz 到 2690 MHz 的射频应用而设计。该滤波器采用 EIA 0603 尺寸封装(1.6x0.8mm),具备出色的插入损耗、回波损耗及衰减特性。该产品广泛应用于各种通信设备、家用电器和测量仪器中,用于信号处理和滤波。

    2. 技术参数


    | 参数 | 插入损耗 (dB) | 回波损耗 (dB) | 衰减 (dB) | 功率处理 (dBm) | 阻抗 (Ω) |
    |
    | 工作温度范围 (Ta) | +25 ± 5°C
    | 最小值 | — | 15 | 23 | — | 50 |
    | 典型值 | — | 22 | — | — | — |
    | 最大值 | 0.09 到 0.18 | — | — | 35 | — |
    | 温度范围 | — | — | 5150-5960 | — | — |
    | 存储温度范围 (存储温度)| –40 to +90°C | –40 to +90°C | — | — | — |

    3. 产品特点和优势


    DEA162690LT-5064A1 多层低通滤波器具有如下特点和优势:
    - 高插入损耗: 在指定频率范围内表现出色的插入损耗,确保信号的纯净。
    - 优秀的回波损耗: 可提供 15 到 22 dB 的回波损耗,增强系统的可靠性。
    - 优良的温度稳定性: 操作温度范围宽广,适合在各种环境下工作。
    - 紧凑的尺寸: EIA 0603 尺寸使其适合空间受限的应用场合。
    - RoHS 指令符合性: 符合环保标准,无铅且无卤素。

    4. 应用案例和使用建议


    应用案例:
    - 通信设备: DEA162690LT-5064A1 可用于移动通信基站,提供高效的信号过滤,提高通信质量。
    - 家用电器: 该滤波器可用于微波炉或其他家电设备中,提高设备的电磁兼容性。
    使用建议:
    - 在使用过程中,务必遵循制造商提供的温度范围限制,以确保最佳性能。
    - 确保滤波器安装时接地良好,以减少外部干扰。

    5. 兼容性和支持


    DEA162690LT-5064A1 与多种电子元件兼容,如匹配的射频 PCB 设计和连接器。制造商提供全面的技术支持和售后服务,包括样品申请、技术咨询和批量采购服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 确认接线正确,检查接地状况。 |
    | 回波损耗不足 | 检查负载阻抗是否匹配。 |
    | 功率处理能力异常 | 确认设备的功率不超过额定值。 |

    7. 总结和推荐


    DEA162690LT-5064A1 多层低通滤波器凭借其优异的性能和可靠性,在各种射频应用中表现卓越。该产品适用于通信设备、家用电器和测量仪器等多种场合。强烈推荐给需要高性能滤波解决方案的设计工程师和制造商。
    如果您有任何疑问或需要更多技术支持,请联系制造商获取帮助。

DEA162690LT-5064A1参数

参数
插入损耗 0.18dB
中心频率 2.69GHz
带宽 1.991GHz
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DEA162690LT-5064A1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

DEA162690LT-5064A1数据手册

厂牌 PDF简要描述 下载
TDK 其他滤波器 TDK DEA162690LT-5064A1 DEA162690LT-5064A1数据手册

DEA162690LT-5064A1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.3
30+ ¥ 0.26
100+ ¥ 0.23
500+ ¥ 0.2
库存: 1509
起订量: 5 增量: 4000
交货地:
最小起订量为:5
合计: ¥ 1.5
