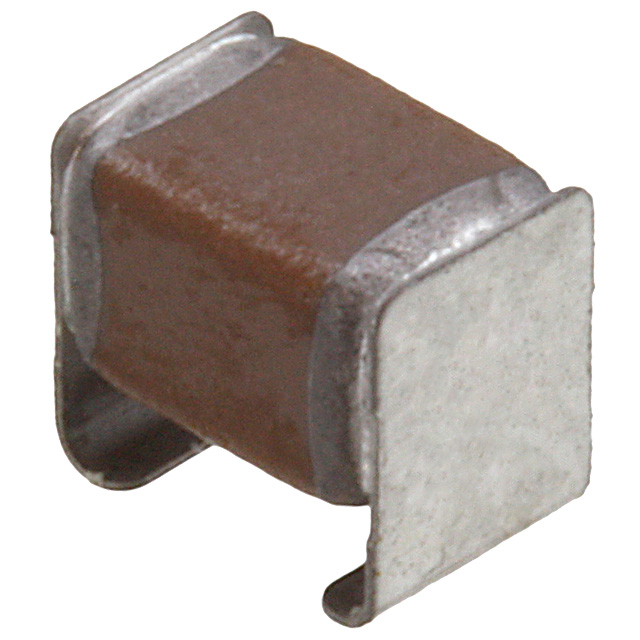

CKG32KX7S1H106M335AH

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 10μF ±20% X7S 50V 贴片安装 3.6mm*2.6mm*3.35mm
供应商型号: 445-5213-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 CKG32KX7S1H106M335AH

CKG32KX7S1H106M335AH概述

    # 多层陶瓷芯片电容器(MLCC)CKG系列技术手册

    产品简介


    TDK公司的CKG系列多层陶瓷芯片电容器(MLCC)是一种专为一般用途电子设备设计的产品。该系列电容器具有金属框架连接的端子设计,因此被称为MEGACAP。CKG系列电容器提供了单类型和叠层类型两种选择,型号分别为CKG32K、CKG45K、CKG57K(单类型)以及CKG45N、CKG57N(叠层类型)。这些产品广泛应用于电视音响设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等领域。它们的特点在于能够承受高机械应力,同时在双层堆叠结构下实现两倍电容值而无需改变外形尺寸。
    主要功能
    - 更高的机械耐久性:通过灵活的金属框架结构吸收热和机械应力。
    - 双倍电容:利用双层堆叠结构,在不改变脚印的情况下增加电容量。
    - 低等效串联电阻(ESR)和等效串联电感(ESL):相比铝电解电容器性能更优。
    - 温度特性稳定性:采用C0G温度特性,提供卓越的温度稳定性和直流偏置特性。
    - 适合安装在铝基板上。
    应用领域
    - 滤波电路和平滑电路。
    - 直流-直流转换器、逆变器和电池充电器。
    - 当铝电解电容器或薄膜电容器由于较高的ESR/ESL、耐热性或体积限制而不适用时的理想替代品。
    - 在时间常数、滤波器、谐振、振荡和抑制电路中使用C0G温度特性以确保高可靠性。

    技术参数


    以下是CKG系列电容器的关键技术规格:
    | 参数 | 单类型 | 叠层类型 |
    |
    | 类型 | CKG32K | CKG45N |
    CKG45K | CKG57N |
    CKG57K
    | 外形尺寸 | 3225 (1210") | 4532 (1812") |
    4532 (1812") | 5750 (2220") |
    5750 (2220")
    | 电容范围 | 1 pF至10 µF | 10 µF至100 µF|
    | 电压等级 | 16 V至1000 V | 16 V至630 V |
    | 温度系数 | C0G: ±30 ppm/°C | X5R: ±15% |
    X7R: ±15% | X7S: ±22% |
    X7T: ±22%, -33%
    | 工作温度范围 | -55°C至+125°C| -55°C至+85°C |
    尺寸规格
    | 类型 | 长度(L) | 宽度(W) | 高度(T) | 金属框架宽度(E) |

    | CKG32K | 3.60±0.30 mm| 2.60±0.30 mm| 3.35±0.10 mm| 0.80±0.15 mm |
    | CKG45K | 5.00±0.50 mm| 3.50±0.50 mm| 2.90±0.10 mm| 1.10±0.30 mm |
    | CKG57K | 6.00±0.50 mm| 5.00±0.50 mm| 3.35±0.15 mm| 1.60±0.30 mm |
    | CKG45N | 5.00±0.50 mm| 3.50±0.50 mm| 5.00±0.50 mm| 1.10±0.30 mm |
    | CKG57N | 6.00±0.50 mm| 5.00±0.50 mm| 5.00±0.50 mm| 1.60±0.30 mm |

    产品特点和优势


    - 更高的机械耐久性:得益于金属框架结构的设计,可以有效应对各种复杂的机械应力。
    - 更大的电容密度:通过双层堆叠结构,能够在相同的封装内提供双倍的电容值。
    - 优秀的电气性能:相较于传统铝电解电容器,具有更低的ESR和ESL值。
    - 宽广的工作温度范围:适用于多种恶劣环境下的工作条件。
    - 卓越的温度稳定性:采用C0G材料确保了极高的温度系数精度。

    应用案例和使用建议


    应用案例
    - 电源管理:作为直流-直流转换器的一部分用于电压调节。
    - 滤波电路:用于滤除电源线上的噪声干扰。
    - 储能装置:在需要快速放电的应用场合中表现出色。
    使用建议
    - 在高频电路设计时,应考虑选用具有较低ESR和ESL特性的型号。
    - 对于高温环境下工作的设备,建议优先选择具备良好温度稳定性的C0G类型电容器。
    - 当需要较高容量但空间有限时,可选择叠层类型的CKG系列产品。

    兼容性和支持


    TDK公司为其CKG系列MLCC产品提供了详尽的技术文档和支持服务。用户可以通过联系当地销售代表获取最新的产品信息和技术指导。此外,所有产品均符合RoHS标准,并且不含卤素成分,确保环保合规性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高导致失效 | 确保良好的散热措施并使用适合温度范围的产品型号。 |
    | 装配过程中出现损坏 | 检查装配流程,避免过度弯曲或施加过大的压力。 |
    | 实际使用寿命短 | 选择更适合特定应用需求的具体参数配置。 |

    总结和推荐


    TDK的CKG系列MLCC以其出色的机械强度、优异的电气性能以及广泛的适用性成为众多电子工程项目的理想选择。无论是在消费类电子产品还是工业控制领域,这款产品都能满足大部分用户的高性能需求。因此,我们强烈推荐该系列产品给需要高质量电容解决方案的专业人士使用。

CKG32KX7S1H106M335AH参数

参数
电容值 10μF
容差 ±20%
温度系数 X7S
额定电压 50V
长*宽*高 3.6mm*2.6mm*3.35mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
