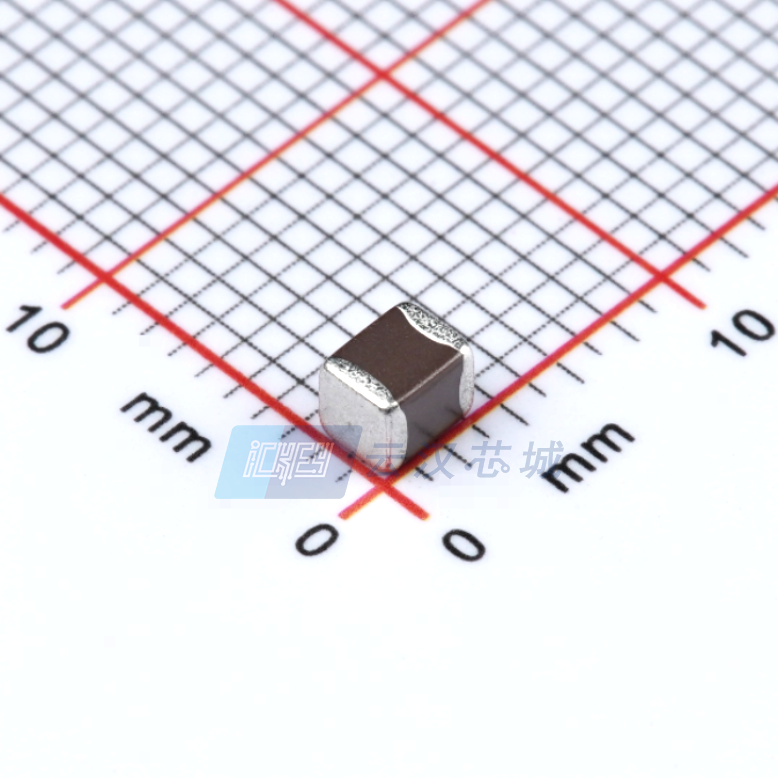

CGA6P1X7R1C226MTJY0N

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 22μF ±20% X7R 16V 1210 贴片安装 3.2mm(长度)
供应商型号: 31M-CGA6P1X7R1C226MTJY0N
供应商: 云汉优选
标准整包数: 1
TDK 陶瓷电容 CGA6P1X7R1C226MTJY0N

CGA6P1X7R1C226MTJY0N概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是TDK的多层陶瓷片式电容器系列,属于汽车级产品。该系列适用于表面贴装应用,采用多层交替堆叠的方式,将介电材料和导电材料结合在一起。这种单体结构不仅提供了出色的机械强度和可靠性,还具有较低的等效串联电阻(ESR)和等效串联电感(ESL),因此可以更好地匹配理论设计值。该系列产品包括多种尺寸规格,最高可达到75V的工作电压,适用于各种需要高可靠性的应用场景。

    技术参数


    | 参数 | 规格 |

    | 尺寸代码 | JIS/EIA标准 |
    | 尺寸 | 0603(0.60x0.30mm)、0402(1.00x0.50mm)、0603(1.60x0.80mm)、0805(2.00x1.25mm)、1206(3.20x1.60mm)、1210(3.20x2.50mm)、1812(4.50x3.20mm)、2220(5.70x5.00mm) |
    | 容量范围 | 直至47µF |
    | 额定电压 | 4V、6.3V、10V、16V、25V、35V、50V、75V |
    | 电气特性 | 高频率响应特性,低ESR和ESL |
    | 温度系数 | C0G(0±30ppm/°C)、X5R(±15%)、X7R(±15%)、X7S(±22%)、X7T(+22,-33%) |

    产品特点和优势


    - 机械强度和可靠性:由于采用了单体结构,确保了在高温、振动等恶劣环境下的稳定性和耐用性。
    - 低ESR和ESL:提供更高的频率响应,更接近理论设计值。
    - 无极性:无需考虑正负极方向,简化电路设计。
    - 符合AEC-Q200标准:满足汽车电子零部件的严格要求,确保高性能和高可靠性。

    应用案例和使用建议


    - 发动机控制单元:适用于发动机控制系统中的滤波和能量存储。
    - 传感器模块:在传感器模块中用于滤波和信号处理。
    - 电池线路平滑化:为电源系统提供稳定的输出电压。
    - LC谐振电路:适用于C0G类型的谐振电路设计。
    使用建议:在设计过程中,考虑到保护电路和备份电路的必要性,以增强系统的整体稳定性。对于具体应用场景的设计,可根据实际情况调整容值和电压等级。

    兼容性和支持


    - 兼容性:该产品兼容广泛的电子设备,尤其适合于需要高可靠性、严苛工作条件的应用。
    - 支持:厂商提供详细的技术文档和支持服务,如“交货规范”说明每个产品的特定规格和安全注意事项,强烈建议在使用前交换这些交货规范。

    常见问题与解决方案


    1. 电容器失效:检查是否正确安装和接线,确认电压不超过额定值。
    2. 电容量偏差:重新校准测量设备,确认测量方法的准确性。
    3. 发热问题:选择合适的工作温度范围,降低功耗。

    总结和推荐


    综上所述,TDK的多层陶瓷片式电容器系列因其优越的机械强度、低ESR和高可靠性,在汽车电子应用中表现出色。这些产品不仅适用于发动机控制单元、传感器模块等关键组件,还能在其他对可靠性要求高的环境中发挥重要作用。鉴于其优良的设计和制造工艺,强烈推荐在需要高可靠性电容器的应用中使用这些产品。

CGA6P1X7R1C226MTJY0N参数

参数
电容值 22μF
容差 ±20%
温度系数 X7R
额定电压 16V
长*宽*高 3.2mm(长度)
通用封装 1210
安装方式 贴片安装
包装方式 卷带包装
