FG28C0G1H331JNT00

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 330pF ±5% C0G(NP0) 50V 通孔安装 4mm*2.5mm*5.5mm
供应商型号: 810-FG28C0G1H331JNT0
供应商: Mouser
标准整包数: 1

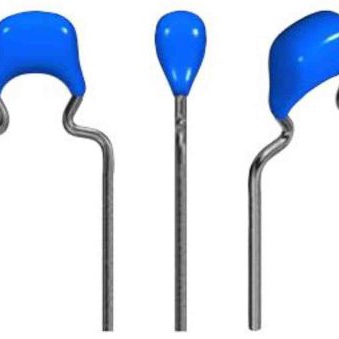

TDK 陶瓷电容 FG28C0G1H331JNT00

FG28C0G1H331JNT00概述


    产品简介


    本产品属于多层陶瓷电容器(MLCC),适用于各种商业级电子产品。该系列电容器以C0G、X5R、X7R和X7S温度特性为基础,提供不同型号和规格的产品,广泛应用于电机噪声抑制、电源旁路及平滑滤波等领域。

    技术参数


    - 电压范围:10V到630V
    - 电容范围:1pF至47μF
    - 温度范围:
    - C0G、X7R、X7S、X7T:-55°C至+125°C
    - X5R:-55°C至+85°C
    - 尺寸:
    - 引脚间距为2.5mm时,外形尺寸有4.0×5.5×2.5mm、4.5×5.5×3.0mm、5.5×6.0×3.5mm等
    - 引脚间距为5.0mm时,外形尺寸有4.0×5.5mm、4.5×5.5mm、5.5×6.0mm、5.5×7.0mm、7.5×8.5mm和8.5×11.0mm
    - 电气特性:
    - C0G温度特性:温度变化率为0±30ppm/°C,适用于对温度稳定性要求高的应用
    - X5R和X7R等其他温度特性:温度变化率在±15%至±22%之间,适用于需要较大电容量的应用场合
    - 封装形式:可选择散装(Bulk)或带状包装(Taping)

    产品特点和优势


    1. 高精度:C0G类电容器具有出色的温度稳定性,最大温度变化率仅为0±30ppm/°C。
    2. 宽电压范围:覆盖从10V到630V的广泛电压需求。
    3. 多种电容值选择:提供从1pF到47μF的多种电容值,满足不同应用需求。
    4. 环保材料:采用无卤素、符合RoHS标准的环保材料制造,确保安全可靠。
    5. 广泛适用性:适用于各类家用电器、通信设备、计算机和办公设备等多种应用场景。

    应用案例和使用建议


    - 电机噪声抑制:对于需要减少电机电磁干扰的系统,如工业机器人、家电等,可以使用MLCC进行噪声抑制,改善系统稳定性。
    - 电源旁路和平滑滤波:在开关电源等电源转换装置中,MLCC能够有效减少电压波动,提高系统效率。推荐使用额定电压较高的电容器,以适应不同电源条件。

    兼容性和支持


    - 兼容性:该系列电容器适用于多种标准PCB板设计,易于集成到现有系统中。不同封装形式(如散装和带状包装)可根据具体生产需求选择。
    - 厂商支持:TDK公司提供详尽的交付规范说明,确保安全和规范使用。同时,提供技术支持和售后服务,帮助客户解决使用过程中遇到的技术问题。

    常见问题与解决方案


    - 问题:使用过程中发现电容器内部出现异常声音。
    - 解决方案:检查电容器安装位置是否有机械振动,或者是否存在过载情况。确保电容器安装稳固且负载不超过其额定值。
    - 问题:电容器的电容值出现偏差。
    - 解决方案:检查所选电容器的型号是否正确,并确保其使用条件符合规定的环境温度范围。如果存在较大偏差,考虑更换合适的电容器。

    总结和推荐


    综上所述,该系列多层陶瓷电容器具备高精度、宽电压范围和良好的温度稳定性等特点,广泛适用于各种商业级电子设备中。通过选择合适的产品型号和正确的使用方法,能够显著提升系统的稳定性和可靠性。因此,我强烈推荐在相关应用中选用这一系列电容器。

FG28C0G1H331JNT00参数

参数
电容值 330pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 50V
长*宽*高 4mm*2.5mm*5.5mm
安装方式 通孔安装
零件状态 在售

FG28C0G1H331JNT00厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FG28C0G1H331JNT00数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FG28C0G1H331JNT00 FG28C0G1H331JNT00数据手册

FG28C0G1H331JNT00封装设计

查看详情并下载
Symbol
Footprint
3D Model
