首页  >  产品百科  >  CKG57NX7R2E105M500JH

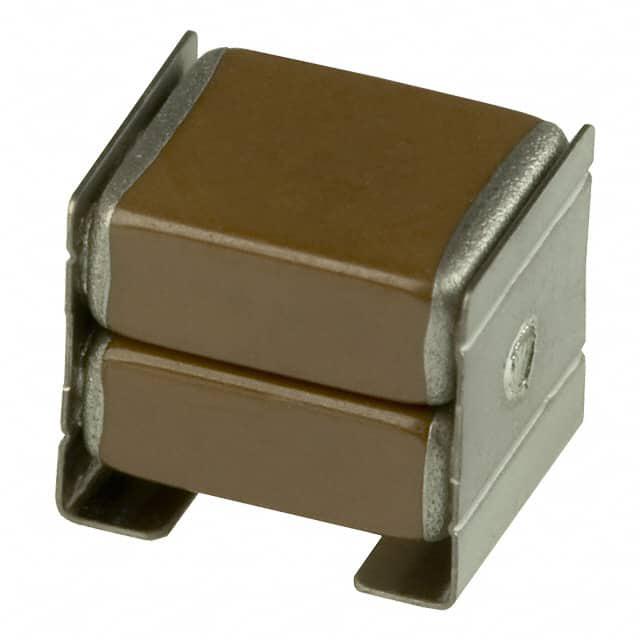

CKG57NX7R2E105M500JH

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 1μF ±20% X7R 250V 贴片安装 6mm*5mm*5mm
供应商型号: 445-2400-2-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 CKG57NX7R2E105M500JH

CKG57NX7R2E105M500JH概述

    # MULTILAYER CERAMIC CHIP CAPACITORS CKG SERIES

    产品简介


    TDK的CKG系列多层陶瓷芯片电容器(MLCC)是一种采用金属框架连接到MLCC端子的产品,被称为MEGACAP。此系列产品具有更高的机械耐久性,通过柔性金属框架结构吸收热应力和机械应力。叠层型产品由于双层堆叠结构,在不改变脚印的情况下实现了两倍的电容值,从而减少了安装面积。
    主要功能与应用领域
    - 主要功能:适用于各种电路中提供稳定的电容值和较低的等效串联电阻(ESR)及等效串联电感(ESL)。特别适合需要高可靠性的时间常数、滤波、谐振和缓冲电路的应用。
    - 应用领域:
    - 平滑电路。
    - DC-DC转换器、逆变器、电池充电器。
    - 替代铝电解电容器或薄膜电容器,特别是在高ESR/ESL、高温环境或空间受限的情况下。
    - C0G温度特性适用于高可靠性电路如时间常数、滤波、共振、振荡和缓冲电路。

    技术参数


    | 参数 | 单层型 | 叠层型 |
    |
    | 尺寸代码 | 3225 [1210 英寸] | 4532 [1812 英寸] |
    4532 [1812 英寸] | 5750 [2220 英寸] |
    | 堆叠类型 | 单层 | 双层 |
    | 额定电压(直流) | 16V~1000V | 16V~630V |
    | 容量范围(单层型) | 1nF~100μF | 66nF~100μF |
    | 容量范围(叠层型) | 140nF~470μF | 680nF~100μF |
    | 温度系数 | C0G(±30ppm/°C) | X7R(±15%) |

    产品特点和优势


    - 更高的机械耐久性:通过金属框架结构吸收热应力和机械应力。
    - 双倍电容值:叠层型产品在不改变脚印的情况下实现两倍电容值。
    - 低ESR和ESL:比铝电解电容器更低的等效串联电阻和电感。
    - C0G温度特性:出色的温度稳定性和DC偏压特性。
    - 适用于铝板安装:适应多种复杂安装需求。

    应用案例和使用建议


    应用案例
    1. DC-DC转换器:用于电源管理,确保输出电压稳定。
    2. 逆变器:提供必要的平滑电容,减少电流波动。
    3. 电池充电器:提高充电效率并保护电路。
    使用建议
    - 在选择容量时,应根据具体电路要求精确匹配,避免过载或欠载。
    - 对于高频率应用,应优先考虑X7R和X7S型号以获得更好的温度稳定性。
    - 在极端环境中使用时,需注意温湿度对电容值的影响。

    兼容性和支持


    - 兼容性:CKG系列电容器可与大多数标准PCB设计兼容,易于集成到现有系统中。
    - 技术支持:TDK提供全面的技术支持,包括设计指导、样品供应和技术文档下载服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器发热严重 | 确保良好的散热设计,增加通风孔。 |
    | 电容值变化超出预期 | 检查工作环境温度是否符合规格。 |
    | 电容器损坏 | 确认接线正确无误,避免过压操作。 |

    总结和推荐


    TDK的CKG系列多层陶瓷芯片电容器以其卓越的机械性能、紧凑的设计和广泛的应用范围成为众多电子工程师的理想选择。其独特的双层堆叠技术和优异的温度稳定性使其在高可靠性要求的场合表现出色。对于需要高性能和平滑输出的应用,强烈推荐使用CKG系列电容器。此外,建议在设计阶段仔细查阅产品手册并咨询TDK官方技术支持团队,以确保最佳性能表现。

CKG57NX7R2E105M500JH参数

参数
电容值 1μF
容差 ±20%
温度系数 X7R
额定电压 250V
长*宽*高 6mm*5mm*5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

CKG57NX7R2E105M500JH厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CKG57NX7R2E105M500JH数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CKG57NX7R2E105M500JH CKG57NX7R2E105M500JH数据手册

CKG57NX7R2E105M500JH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.95 ¥ 16.3191
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 16319.1
