首页  >  产品百科  >  CEU4J2X7R1H473M125AE

CEU4J2X7R1H473M125AE

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 47nF ±20% X7R 50V 0805 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 810-CEU4J2X7R1H473ME
供应商: Mouser
标准整包数: 1

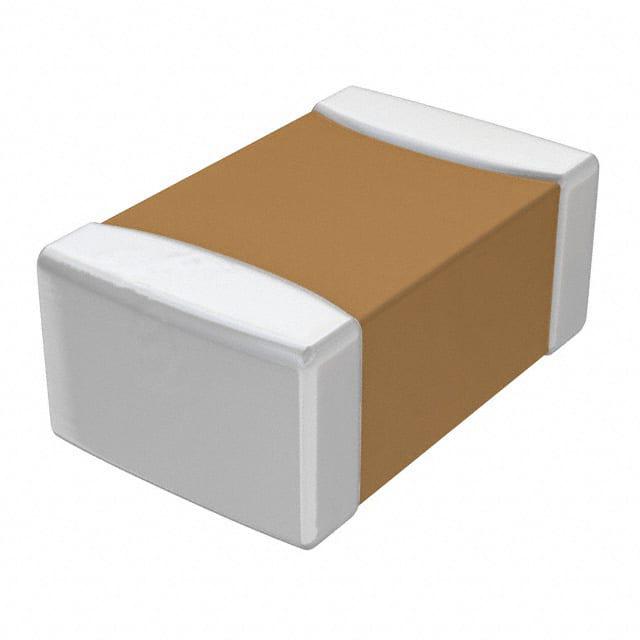

TDK 陶瓷电容 CEU4J2X7R1H473M125AE

CEU4J2X7R1H473M125AE概述

    电子元器件产品技术手册解析:TDK Multilayer Ceramic Chip Capacitors

    产品简介


    TDK公司生产的Multilayer Ceramic Chip Capacitors(MLCC)系列是专为汽车应用设计的电容器。该系列产品包含两种型号:CEU3 (1608 [0603英寸]) 和 CEU4 (2012 [0805英寸])。这些电容器具备多层陶瓷结构,能够在汽车及其他对可靠性要求高的应用中发挥重要作用。

    技术参数


    CEU3 (1608 [0603英寸]):
    - 尺寸:1.60mm×0.80mm×0.80mm
    - 厚度:0.80mm
    - 额定电压:50V/100V
    - 容量范围:1nF 至 47nF
    CEU4 (2012 [0805英寸]):
    - 尺寸:2.00mm×1.25mm×1.25mm
    - 厚度:1.25mm
    - 额定电压:50V/100V
    - 容量范围:1nF 至 100nF
    电气特性方面,这些电容器采用X7R温度特性,温度范围为-55至+125℃,容值变化率为±15%。

    产品特点和优势


    - 安全设计: 通过双电容串联结构,降低了机械应力引起的短路风险。
    - 高机械耐久性: 使用柔性树脂层吸收热应力和机械应力。
    - 符合标准: AEC-Q200认证,适用于严格的汽车行业标准。

    应用案例和使用建议


    - 应用场景: 在汽车电池线路设计中作为故障安全电路使用,也适用于需要安全设计的电路。
    - 使用建议: 设计时应考虑添加保护电路或备份电路,确保系统的整体安全性。对于一般电子设备的应用,尽管这些电容器也是适用的,但需确保它们在正常操作条件下的可靠性。

    兼容性和支持


    这些电容器适用于大多数通用电子设备,只要它们的操作条件不超出额定范围。厂商提供了详细的技术规格和支持文档,以帮助客户正确使用和安装这些电容器。

    常见问题与解决方案


    - 问题1: 如何确定合适的容量?
    - 解决方案: 参考数据表中的容值范围,根据具体电路需求选择合适的产品。
    - 问题2: 电容器安装后如何验证其性能?
    - 解决方案: 使用LCR表进行测试,确保电容器的实际参数与规格一致。

    总结和推荐


    TDK公司的Multilayer Ceramic Chip Capacitors凭借其独特的串联结构和高机械耐久性,在汽车和其他高可靠性应用中表现出色。其广泛的容值范围和优异的温度特性使其成为许多电子设备的理想选择。总体而言,强烈推荐这一系列产品用于需要高度可靠性的电子设计中。

CEU4J2X7R1H473M125AE参数

参数
电容值 47nF
容差 ±20%
温度系数 X7R
额定电压 50V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CEU4J2X7R1H473M125AE厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CEU4J2X7R1H473M125AE数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CEU4J2X7R1H473M125AE CEU4J2X7R1H473M125AE数据手册

CEU4J2X7R1H473M125AE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.391 ¥ 3.304
10+ $ 0.2438 ¥ 2.0601
100+ $ 0.1507 ¥ 1.273
500+ $ 0.1056 ¥ 0.8923
1000+ $ 0.0929 ¥ 0.7848
2000+ $ 0.0756 ¥ 0.6388
10000+ $ 0.0572 ¥ 0.4837
50000+ $ 0.0515 ¥ 0.4348
库存: 2233
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.3
直接购买
加入购物车
