首页  >  产品百科  >  FHV-12AN

FHV-12AN

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 2.1nF ±10% Y5S 50KV 底座安装,螺纹安装 33mm(长度)*29mm(高度)
供应商型号: 3816918
供应商: 海外现货
标准整包数: 1

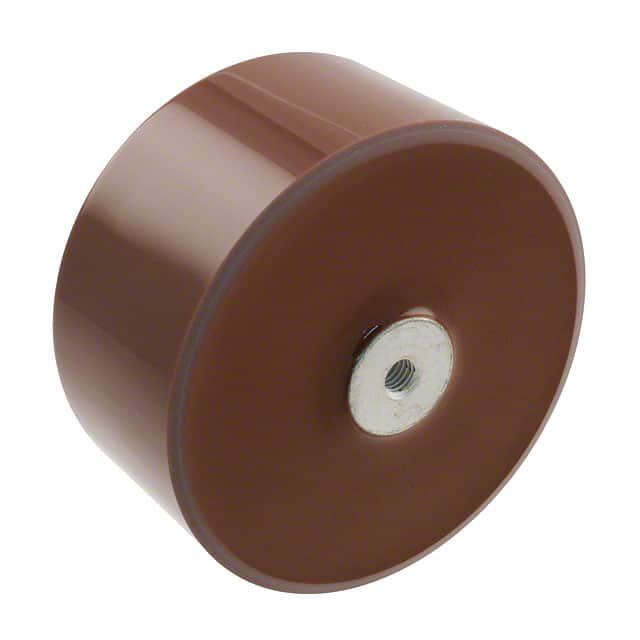

TDK 陶瓷电容 FHV-12AN

FHV-12AN概述

    Ultra High Voltage Ceramic Capacitors (FHV Series)

    1. 产品简介


    产品类型: 超高电压陶瓷电容器
    主要功能: 主要用于高电压电源和激光系统,能够提供稳定且高性能的电容值和低损耗特性。
    应用领域: 医疗设备、光刻设备、工业分析仪器中的高压电源电路。

    2. 技术参数


    - 额定电压: 15kV 至 50kV
    - 温度特性: Y5S(–30至 +85°C,±22%)
    - 电容值: 700pF 至 7000pF
    - 公差: ±10%
    - 耐受电压: 最大22.5kVDC(在绝缘液体中测试1分钟)
    - 损耗因子(tanδ): 最大0.1%
    - 绝缘电阻: 最小10,000MΩ
    - AC 冠状放电起始电压: 最小7.5kVAC

    3. 产品特点和优势


    - 高电容和优秀的温度/偏置特性: 这种电容器在高温和高偏压下仍能保持稳定的电容值。
    - 低损耗和低失真因子: 提供了出色的能效和信号质量。
    - 金属螺丝端子: 方便安装,提高了可靠性和便捷性。
    - 高可靠性模具树脂: 增加了产品的长期稳定性和耐用性。

    4. 应用案例和使用建议


    应用案例:
    - 高压电源电路:用于医疗成像设备、半导体光刻和工业分析仪器。
    - 需要高频响应和精确控制的应用:如激光系统。
    使用建议:
    - 确保在运输和存储过程中避免高湿度和极端温度。
    - 安装时避免物理冲击和电解液接触。
    - 使用时确保设备不暴露于辐射热源和SF6气体环境中。

    5. 兼容性和支持


    - 兼容性: 与各种标准高压电源和激光系统的集成良好。
    - 支持: 厂商提供详尽的技术文档和售后服务支持。

    6. 常见问题与解决方案


    - 问题: 如何正确储存?
    - 解决方案: 存储在干燥、无腐蚀性气体的环境中,避免极端温度。
    - 问题: 如何避免电容器损坏?
    - 解决方案: 避免物理冲击,不要将电容器直接暴露于电解质中。

    7. 总结和推荐


    综合评估:
    这种超高压陶瓷电容器具有高电容值、优秀的温度和偏置特性,适用于各种高压应用场合。特别适合需要高频响应和精准控制的设备,如激光系统和工业分析仪器。
    推荐使用:
    强烈推荐使用该产品,尤其是在需要稳定性能和长时间使用寿命的高压电源电路设计中。通过细致的设计考虑和正确的使用方法,这些电容器可以显著提高系统性能和可靠性。

FHV-12AN参数

参数
电容值 2.1nF
容差 ±10%
温度系数 Y5S
额定电压 50KV
长*宽*高 33mm(长度)*29mm(高度)
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

FHV-12AN厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

FHV-12AN数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK FHV-12AN FHV-12AN数据手册

FHV-12AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 843.9488
2+ ¥ 787.6855
3+ ¥ 773.6197
5+ ¥ 773.6197
10+ ¥ 759.5539
20+ ¥ 759.5539
50+ ¥ 759.5539
100+ ¥ 759.5539
库存: 81
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 843.94
