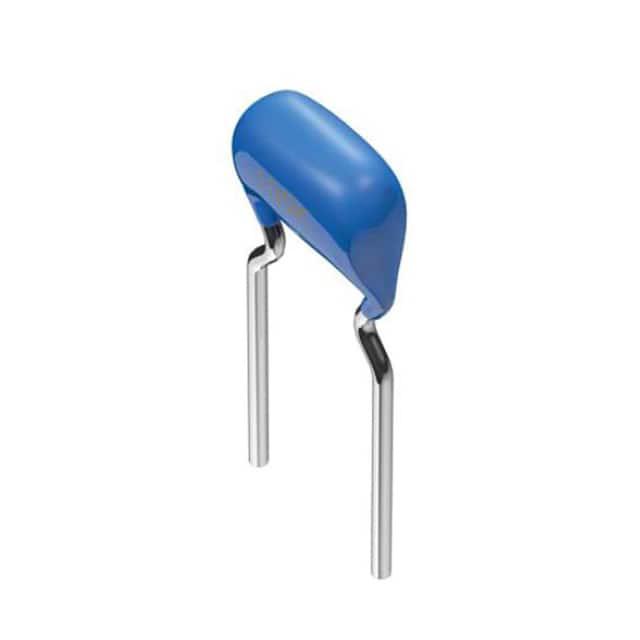

FG26C0G2J821JNT06

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 820pF ±5% C0G(NP0) 630V 插件 通孔安装 5.5mm*3.5mm*6mm
供应商型号: 10B-3619143-4
供应商: 国内现货
标准整包数: 5
TDK 陶瓷电容 FG26C0G2J821JNT06

FG26C0G2J821JNT06概述

    电子元器件技术手册:多层陶瓷电容器(MLCC)

    产品简介


    本文档介绍了TDK公司的FG系列多层陶瓷电容器(MLCC),该系列适用于一般用途的电子设备,如音频视频设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等。这些电容器具备出色的温度稳定性和补偿性能,广泛应用于噪声抑制、旁路电容、平滑电容、钳位电路及功率因数校正输入滤波器等场合。

    技术参数


    - 电压等级: 10V到630V
    - 电容范围: 1pF到47μF
    - 电气特性: 包括容值公差、温度特性、封装符号等
    - 尺寸规格:
    - 铅间距5.0mm:包括FG28、FG24、FG26、FG20、FG22、FG23等型号
    - 铅间距2.5mm:包括FG18、FG14、FG16、FG11等型号
    - 工作温度范围: -55°C至+125°C
    - 存储温度范围: -55°C至+125°C
    - 材料成分: 无卤素,商业级

    产品特点和优势


    - 高可靠性: 电容的温度系数极低,能够长期保持稳定性能。
    - 广泛的适用性: 可用于不同应用场景,包括电源管理、信号处理、频率控制等。
    - 紧凑设计: 紧凑的体积使得电容器适合在狭小空间内安装。
    - 良好的环境适应性: 能够承受较高的温度范围和电气应力。

    应用案例和使用建议


    - 噪声抑制措施: 使用MLCC可以有效减少各种电机产生的电磁干扰。
    - 旁路和稳压电容: 在开关电源中作为旁路电容和稳压电容,确保稳定的电流供应。
    - 钳位电路: 可用于钳位电路以吸收瞬态电压。
    使用建议:
    - 在选择MLCC时,请根据实际需求考虑电容的容值大小和工作电压。
    - 鉴于其较高的工作电压,应在电路设计中特别注意散热措施,避免过热导致的故障。
    - 确保正确的焊接工艺,特别是对于高工作电压的电容器,要采用合适的预热、回流焊接参数。

    兼容性和支持


    - 兼容性: 这些电容器与其他主流品牌的引脚兼容,方便用户在现有设计基础上进行替换。
    - 技术支持: 厂商提供详尽的技术文档和应用指南,同时设有专门的支持团队,可为用户提供咨询和技术服务。

    常见问题与解决方案


    - Q1: 如何正确焊接这些电容器?
    - A1: 请遵循手册中提供的推荐焊接曲线,确保预热时间不少于60秒,焊接温度不超过260°C,并保证冷却时间不少于60秒。
    - Q2: MLCC的电容容值如何测试?
    - A2: 可以使用LCR电桥或者数字万用表进行精确测量。
    - Q3: 电容器出现爆裂或损坏的原因是什么?
    - A3: 可能是由于过电压、过温、过电流或物理损伤导致。确保电路设计符合产品规范,避免异常状况的发生。

    总结和推荐


    综上所述,FG系列MLCC凭借其高性能、高可靠性和广泛的应用范围,在现代电子设备中扮演着至关重要的角色。我们强烈推荐在您的设计中使用这一系列的电容器,特别是在需要高可靠性和温度稳定性的应用场景中。通过仔细参考相关资料并遵循最佳实践,您将能够充分利用这些产品的潜力。

FG26C0G2J821JNT06参数

参数
电容值 820pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 630V
长*宽*高 5.5mm*3.5mm*6mm
通用封装 插件
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 盒装
