B72220S0301K151

产品分类: 压敏电阻
厂牌: TDK
产品描述: 470V 8KA 1 423V 517V 385V 300V 173J 780pF@1kHz 通孔安装
供应商型号: TU-B72220S0301K151
供应商: 海外现货
标准整包数: 1000

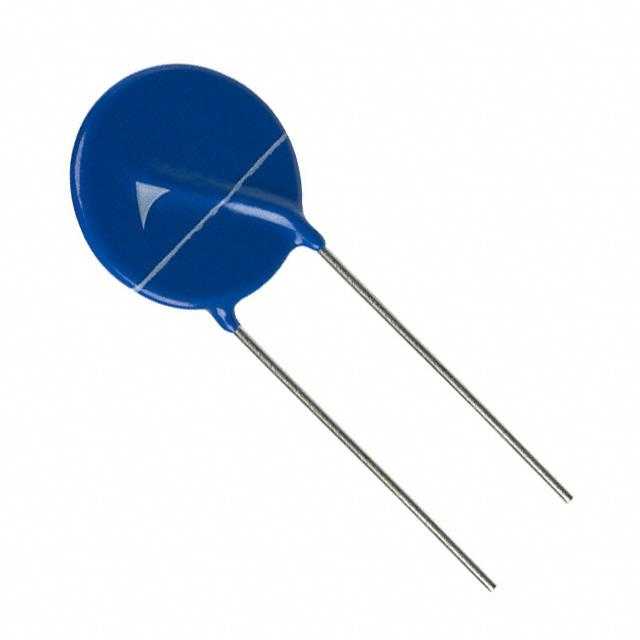

TDK 压敏电阻 B72220S0301K151

B72220S0301K151概述


    产品简介


    SIOV金属氧化物压敏电阻是一种导线连接式金属氧化物压敏电阻,属于标准系列(B722)。这些压敏电阻由圆柱形金属氧化物压敏元件构成,配有涂层,并通过焊接引脚与电路板相连。这些压敏电阻主要用于保护电子设备免受电压瞬变的影响,并适用于广泛的应用领域,如电源系统、工业自动化、通信设备和汽车电子等。

    技术参数


    最大额定值(TA = 105°C)
    - 电压范围:11 V 到 1100 V RMS
    - 最大浪涌电流:高达8 kA
    - 最高温度:无降额可达105°C
    - 认证:UL, CSA, VDE, CQC, IEC等
    电气规格
    | 订货代码 | 型号 (untaped) | VRMS (V) | VDC (V) | imax (1次)(8/20 µs) (A) | In (15次)(8/20 µs) (A) | Wmax (2 ms) (J) | Pmax (W) |

    | B72205S0110K101 | S05K11 | 11 | 14 | 100 | 50 | 0.3 | 0.01 |
    | B72207S0110K101 | S07K11 | 11 | 14 | 250 | 100 | 0.8 | 0.02 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    特性(TA = 25°C)
    | 订货代码 | Vv (1 mA) (V) | ∆Vv (1 mA) (%) | vc,max (ic) (V) | ic (A) | Ctyp (1 kHz) (pF) |
    |
    | B72205S0110K101 | 18 | ±10 | 36 | 1.0 | 1750 |
    | B72207S0110K101 | 18 | ±10 | 36 | 2.5 | 2750 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 宽工作电压范围:从11 V到1100 V RMS,满足多种应用场景需求。
    2. 高浪涌电流承受能力:高达8 kA,适用于对瞬态电压要求较高的场合。
    3. 宽温度适应性:在105°C环境下无需降额,确保在恶劣环境中稳定工作。
    4. 多认证:获得多项国际认证,确保产品质量和可靠性。

    应用案例和使用建议


    应用场景
    - 电源系统:用于防止过电压对电源模块的损害。
    - 工业自动化:用于保护工业控制设备,确保系统稳定运行。
    - 通信设备:用于通信线路的过电压保护,确保信号传输的可靠性。
    使用建议
    - 散热设计:在高温环境下使用时,应考虑良好的散热措施以保持正常工作。
    - 配合其他防护元件:可与保险丝、TVS二极管等配合使用,进一步提高电路的安全性和可靠性。
    - 定期检测:定期检查压敏电阻的工作状态,确保其在关键时刻能够正常工作。

    兼容性和支持


    - 兼容性:适用于各种电路设计,与多种电气设备兼容。
    - 技术支持:厂商提供详细的技术文档、SPICE模型和专业支持服务,帮助客户快速上手和解决问题。

    常见问题与解决方案


    1. 问题:安装后发现压敏电阻发热严重。
    - 解决办法:检查电路是否有短路或过载情况,确认散热设计是否合理。
    2. 问题:压敏电阻失效后无法恢复。
    - 解决办法:更换新的压敏电阻,并确保后续使用过程中避免过电压冲击。
    3. 问题:压敏电阻启动跳电强度不足。
    - 解决办法:检查是否达到最大工作温度,确认安装和连接是否正确。

    总结和推荐


    SIOV金属氧化物压敏电阻凭借其宽泛的工作电压范围、高浪涌电流承受能力和优良的温度适应性,成为各类电子设备中不可或缺的过电压保护组件。其多认证和广泛应用案例使其在市场上具有较强的竞争力。对于需要高性能过电压保护的用户来说,该产品是一个值得信赖的选择。总体而言,我强烈推荐此款产品用于各种严苛环境下的电路保护。

B72220S0301K151参数

参数
压敏电压 470V
最大交流电压 300V
最小压敏电压 423V
能量 173J
最大压敏电压 517V
电路数 1
浪涌电流 8KA
最大直流电压 385V
不同频率时的电容 780pF@1kHz
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B72220S0301K151厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72220S0301K151数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72220S0301K151 B72220S0301K151数据手册

B72220S0301K151封装设计

查看详情并下载
Symbol
Footprint
3D Model
