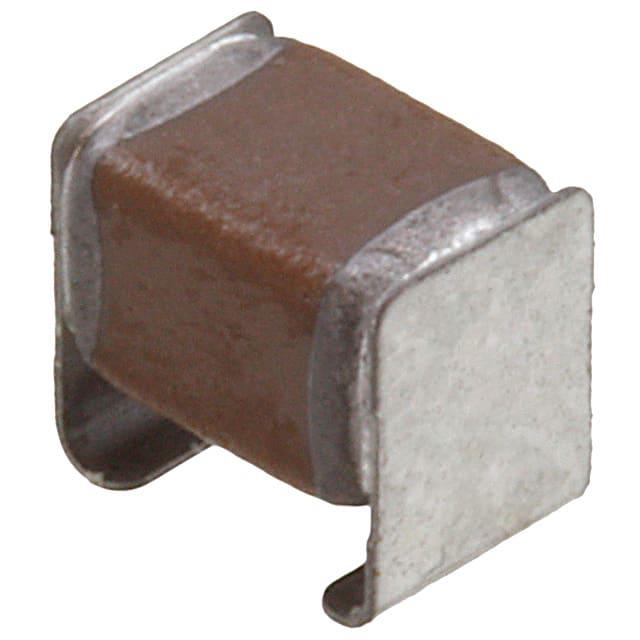

CKG32KX7S1H106K335AJ

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 10μF ±10% X7S 50V 贴片安装 3.6mm*2.6mm*3.35mm
供应商型号: 445-10315-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 陶瓷电容 CKG32KX7S1H106K335AJ

CKG32KX7S1H106K335AJ概述

    # 多层陶瓷芯片电容器(MLCC)技术手册

    产品简介


    多层陶瓷芯片电容器(Multilayer Ceramic Chip Capacitors, MLCC)是电子电路中不可或缺的核心元件,用于存储和释放电能。本手册介绍的产品系列为CKG系列,属于汽车行业标准AEC-Q200认证的汽车级MEGACAP型MLCC,具有卓越的机械稳定性和热冲击承受能力。产品包括单类型(如CKG32K、CKG45K、CKG57K)和堆叠类型(如CKG45N、CKG57N),尺寸覆盖广泛,适合多种应用场景,尤其是汽车及通用电子设备。
    主要功能
    - 高容值电容,支持平滑和去耦功能;
    - 适用于多种温度条件下的稳定性要求;
    - 支持高电压及大电流工作环境;
    - 提供金属框架支撑,显著减少机械应力和热冲击的影响。
    应用领域
    - 车载电子控制单元(ECU);
    - 车载OBC(车载充电器);
    - 无线功率传输模块;
    - 工业控制设备;
    - 消费电子及其他普通电子设备。

    技术参数


    以下为CKG系列多层陶瓷芯片电容器的主要技术规格和性能参数:
    | 参数 | 单类型 | 堆叠类型 |
    |
    | 尺寸(长×宽×厚) | 3.6×2.6×3.35 mm | 5.0×3.5×5.0 mm |
    | 容量范围 | 1 nF ~ 10 µF | 66 nF ~ 100 µF |
    | 温度特性 | C0G(0±30 ppm/°C) | X5R(±15%) |
    | 额定电压 | 16 V ~ 630 V | 16 V ~ 630 V |
    | 电容精度 | ±5%、±10%、±20% | ±5%、±10%、±20% |
    | 金属框架宽度 | 0.8 mm ~ 1.6 mm | 1.1 mm ~ 1.6 mm |
    此外,产品符合RoHS、无铅、无卤素标准,并提供多种封装方式,包括178 mm和330 mm卷盘包装。

    产品特点和优势


    独特功能
    - 增强机械强度:金属框架有效缓解机械振动和热膨胀带来的应力。
    - 双倍容量设计:堆叠结构在相同面积内实现两倍的电容值。
    - 温度稳定性:C0G型号具备±30 ppm/°C的超低温度漂移,适用于精密电路。
    - 高可靠性:AEC-Q200认证,适用于严苛的车载环境。
    市场竞争力
    CKG系列以其高性能和广泛的适用性在市场上脱颖而出。无论是汽车电子还是消费电子产品,其优异的抗振动能力和高容值设计使其成为众多厂商的首选。

    应用案例和使用建议


    典型应用场景
    - 车载OBC(车载充电器):CKG系列C0G电容因其稳定的温度特性,常被用作LC振荡电路中的关键元件。
    - 无线功率传输模块:通过高容值电容提升系统整体效率。
    - 工业控制设备:X7R和X7S电容在高频率滤波及去耦应用中表现优异。
    使用建议
    - 在高温环境下使用时,优先选择C0G类型的电容以确保稳定性能。
    - 对于需要高可靠性、耐久性的车载应用,建议选用堆叠类型的电容器以最大化空间利用率。
    - 在设计过程中,注意确保电路布局的合理性,避免信号干扰。

    兼容性和支持


    兼容性
    CKG系列产品与市面上主流的PCB板和焊接工艺完全兼容,可直接应用于自动化生产线中。
    厂商支持
    TDK公司为其产品提供详尽的技术文档和专业的售后服务团队,用户可通过当地销售代表获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容失效导致设备无法启动 | 检查电容安装方向是否正确 |
    | 产品外观变形 | 确保焊接温度和时间符合规范 |
    | 电容值偏差过大 | 更换更高精度等级的电容 |

    总结和推荐


    综合评估
    CKG系列多层陶瓷芯片电容器凭借其卓越的性能和广泛的应用范围,在汽车电子和通用电子设备中表现出色。其金属框架设计和温度稳定特性使其成为行业领先的选择。
    推荐结论
    对于追求高可靠性和高性能的用户,强烈推荐使用CKG系列多层陶瓷芯片电容器。无论是车载OBC还是无线功率传输模块,都能满足您的需求。同时,厂商的支持和服务也为其加分不少,使得这一系列电容器成为您项目的最佳选择。

CKG32KX7S1H106K335AJ参数

参数
电容值 10μF
容差 ±10%
温度系数 X7S
额定电压 50V
长*宽*高 3.6mm*2.6mm*3.35mm
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

CKG32KX7S1H106K335AJ厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CKG32KX7S1H106K335AJ数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CKG32KX7S1H106K335AJ CKG32KX7S1H106K335AJ数据手册

CKG32KX7S1H106K335AJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
