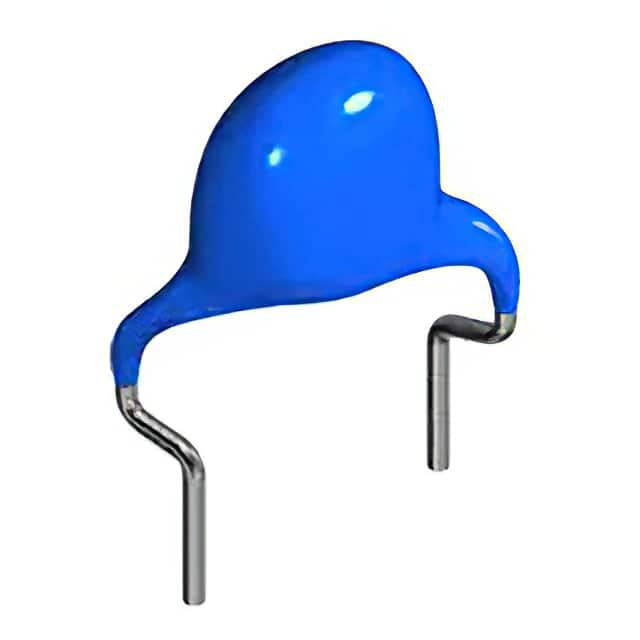

CK45-B3DD221KYGNA

产品分类: 陶瓷电容
厂牌: TDK
产品描述: 220pF ±10% 2KV 通孔安装 5.5mm(长度)*9.5mm(高度)
供应商型号: ET-4379841
供应商: 海外现货
标准整包数: 1
TDK 陶瓷电容 CK45-B3DD221KYGNA

CK45-B3DD221KYGNA概述

    陶瓷电容器 CK45 系列

    产品简介


    CK45 系列是一款高电压瓷介电容器,属于商业级电容器。它采用盘式设计,并带有引线,广泛应用于直流镇流器等领域。该系列电容器具有符合 RoHS 指令的无铅焊接材料,并且适用于无卤素树脂涂层。这些特性使得 CK45 系列电容器成为电子设备中不可或缺的组件。

    技术参数


    - 温度特性:B 特性(-25°C 到 +105°C);E 特性(-25°C 到 +105°C)
    - 额定电压:1kV、2kV 和 3kV
    - 标称电容范围:100pF 至 10,000pF
    - 电容容差:±10% 或 +80%,-20%
    - 最大工作温度:+105°C,包括自生热 20°C
    - 封装形式:长引线(G)、短引线(N)、带卷(V)
    | 电容值(pF) | 温度特性 | 额定电压(kV) | 尺寸(mm) |

    | 100 | B | 1 | 5.0 |
    | 2,200 | B | 2 | 5.0 |
    | 4,700 | E | 2 | 5.0 |
    | 10,000 | E | 3 | 5.0 |

    产品特点和优势


    - 环保材料:符合 RoHS 指令,无铅焊接材料,适用于无卤素树脂涂层。
    - 宽温范围:能够在 -25°C 到 +105°C 的温度范围内稳定工作。
    - 高可靠性:适合多种工业和消费电子产品,如 AV 设备、电信设备、家用电器等。
    - 多用途:可根据需求选择不同电容值和封装形式。

    应用案例和使用建议


    - 应用案例:CK45 系列常用于直流镇流器电路中,以提供稳定的电容值和可靠的电气特性。
    - 使用建议:在安装过程中需预热组件,避免过热导致的故障。例如,在焊接前进行适当的预热,可有效减少温度梯度,从而提高焊接质量和电容器的使用寿命。

    兼容性和支持


    - 兼容性:CK45 系列适用于不同的封装形式,包括长引线、短引线和带卷包装。
    - 技术支持:对于特定应用或特殊要求,建议直接联系制造商获取详细的支持信息。

    常见问题与解决方案


    - 问题 1:过热可能导致短路或性能下降。
    - 解决方案:确保正确的热设计,选择合适的电容容差和额定电压。
    - 问题 2:使用过程中出现失效。
    - 解决方案:确认应用条件符合手册中的规定,并进行必要的保护电路设计。

    总结和推荐


    CK45 系列陶瓷电容器以其优良的电气特性和广泛的适用范围成为众多电子设备的理想选择。该系列产品在环保、温度稳定性及可靠性方面表现出色,特别适合于各种工业和消费电子产品。强烈推荐在需要高可靠性电容的应用中使用 CK45 系列电容器。

CK45-B3DD221KYGNA参数

参数
电容值 220pF
容差 ±10%
温度系数 -
额定电压 2KV
长*宽*高 5.5mm(长度)*9.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

CK45-B3DD221KYGNA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

CK45-B3DD221KYGNA数据手册

厂牌 PDF简要描述 下载
TDK 陶瓷电容 TDK CK45-B3DD221KYGNA CK45-B3DD221KYGNA数据手册

CK45-B3DD221KYGNA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5417 ¥ 4.55
50+ $ 0.3782 ¥ 3.1769
100+ $ 0.2276 ¥ 1.9115
250+ $ 0.1923 ¥ 1.6154
500+ $ 0.1536 ¥ 1.2906
1000+ $ 0.1299 ¥ 1.091
5000+ $ 0.1265 ¥ 1.0626
10000+ $ 0.123 ¥ 1.033
库存: 0
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
