TFMD.112A

产品分类:
厂牌: TAOGLAS
产品描述:
供应商型号: 4582956
供应商: 海外现货
标准整包数: 1
TAOGLAS  TFMD.112A

TFMD.112A概述


    产品简介

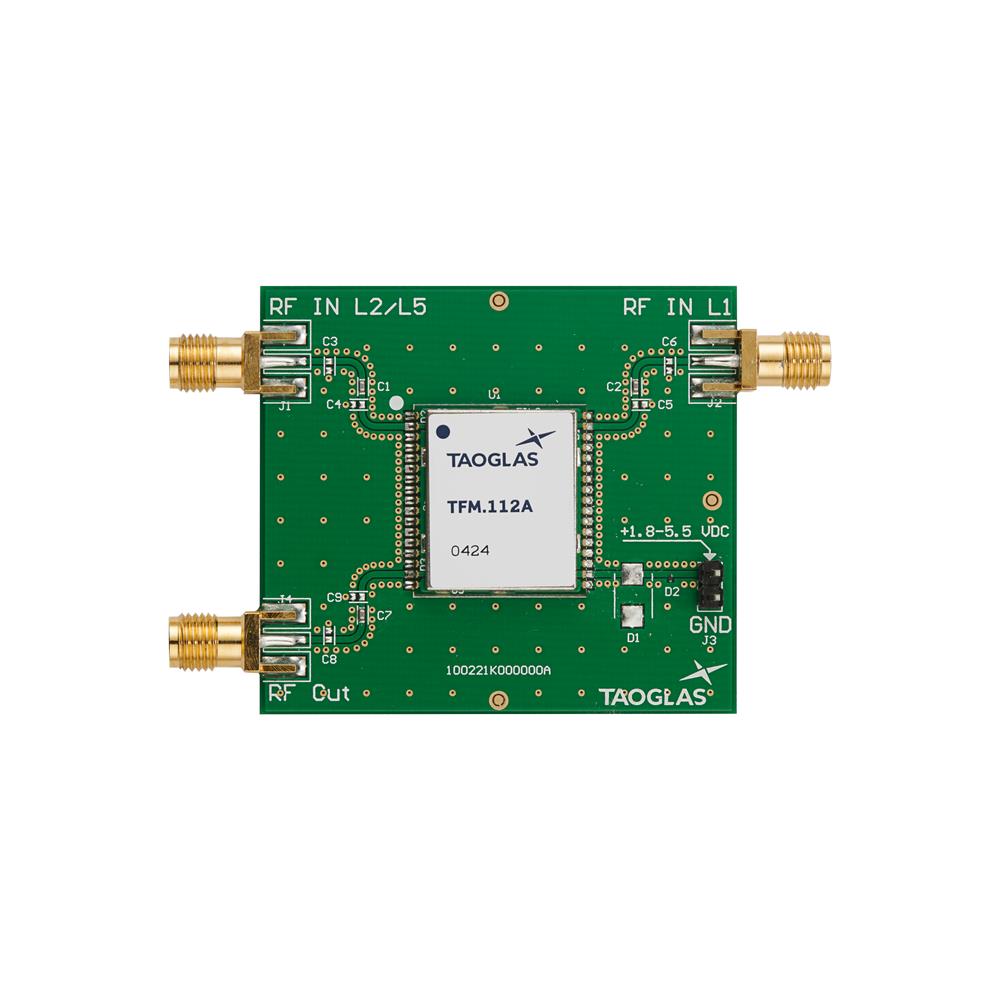

    Taoglas TFM.112A 是一款表面贴装型GNSS前端模块,覆盖了L1+B1+G1/L2和L波段,适用于多频段高精度应用,要求全频段GNSS星座的支持。该模块集成在单个封装内,为设计师提供了便捷的解决方案,可在其GNSS天线和接收机之间插入该模块。

    技术参数


    频率范围
    - GPS L1: 1575.42 MHz
    - GPS L2: 1227.6 MHz
    - GPS L5: 1176.45 MHz
    - GLONASS G1: 1602 MHz
    - GLONASS G2: 1248 MHz
    - GLONASS G3: 1207 MHz
    - Galileo E1: 1575.24 MHz
    - Galileo E5a: 1176.45 MHz
    - Galileo E5b: 1201.5 MHz
    - Galileo E6: 1278.75 MHz
    - BeiDou B1C: 1575.42 MHz
    - BeiDou B1I: 1561 MHz
    - BeiDou B2a: 1176.45 MHz
    - BeiDou B2b: 1207.14 MHz
    - BeiDou B3: 1268.52 MHz
    - L波段: 1542 MHz
    - QZSS (区域性): L1: 1575.42 MHz; L2C: 1227.6 MHz; L5: 1176.45 MHz; L6: 1278.75 MHz
    - IRNSS (区域性): L5: 1176.45 MHz
    - SBAS: L1/E1/B1: 1575.42 MHz; L5/B2a/E5a: 1176.45 MHz; G1: 1602 MHz; G2: 1248 MHz; G3: 1207 MHz
    电气特性
    - 输入电压范围:+1.8至+5.5 VDC
    - 典型电流(@1.8V):7.5 - 9.0mA
    - 噪声系数(dB):
    - L波段: 2.3
    - L1: 2.3
    - L2: 3.5
    - L5: 2.6
    - 增益(dB):
    - L波段: 27.3
    - L1: 28.1
    - L2: 29.1
    - L5: 28.3
    - 群延迟(ns):
    - L波段: 16.3
    - L1: 15.9
    - L2: 29.6
    - L5: 16.4
    尺寸与重量
    - 尺寸:20 x 18 x 2.76mm
    - 重量:2g
    工作环境
    - 温度范围:-40°C 至 85°C
    - RoHS 和 REACH 符合

    产品特点和优势


    - 易集成性:单一封装方案,结合了阻抗匹配、滤波效率和低噪声设计,方便用户直接使用。
    - 低噪声系统设计:内置预滤波器,提供多个带宽配置下的出带抑制和相邻干扰抑制,以正确设置噪声系数。
    - 双增益级架构:级联放大器、预滤波器和优化阻抗匹配,向GNSS接收机提供足够的增益,避免信号噪声过载。
    - 紧凑的外形:小尺寸和低轮廓设计节省宝贵的板载空间,无需外部组件和布线。
    - 加速开发周期:由天线和射频设计专家历时2+年开发,交付高度集成、可制造性和坚固性的单个封装。

    应用案例和使用建议


    - 应用场景:适用于各种高精度多频段GNSS应用,如导航、定位、跟踪等。
    - 使用建议:
    - 为了确保最佳性能,推荐使用至少70x70mm的接地平面。
    - 混合耦合器(HC125A)的正确放置和终止至关重要,必须确保RF馈线长度相等。
    - 考虑到传输线的50欧姆阻抗匹配,建议使用π匹配网络。

    兼容性和支持


    - 兼容天线:支持多种天线,如HP24510A、GPDF357.A和GPDF357.B。
    - 制造商支持:联系区域Taoglas客户支持团队获取进一步信息。

    常见问题与解决方案


    - Q: 如何正确放置混合耦合器?
    - A: 混合耦合器应放置在靠近天线引脚的位置,并使用49.9欧姆的电阻进行正确终止。

    - Q: 如何选择合适的电源电压?
    - A: 输入电压应在+1.8至+5.5 VDC范围内,推荐使用+3.3V或+5V的电源。

    - Q: 如何确保良好的接地连接?
    - A: 使用至少70x70mm的接地平面,并确保引脚周围有铜清除区,至少0.6mm的铜清除。

    总结和推荐


    Taoglas TFM.112A是一款高性能、易于集成的GNSS前端模块,适合需要高精度多频段应用的设计。其卓越的噪声性能和广泛的工作电压范围使其成为市场上极具竞争力的产品。强烈推荐给需要高性能GNSS解决方案的用户。
