首页  >  产品百科  >  JMK316AB7106KLHT

JMK316AB7106KLHT

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 10μF ±10% X7R 6.3V 1206 贴片安装 3.2mm*1.6mm*1.6mm
供应商型号: 3273597
供应商: 海外现货
标准整包数: 5

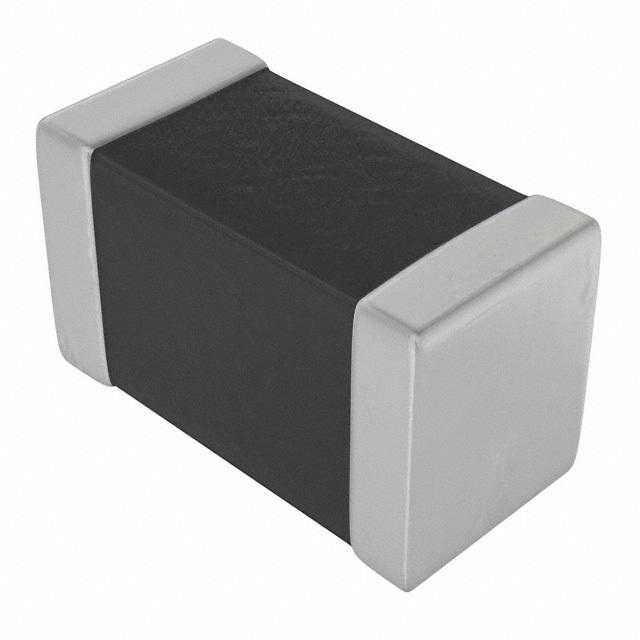

TAIYO YUDEN 陶瓷电容 JMK316AB7106KLHT

JMK316AB7106KLHT概述

    钛阳电子多层陶瓷电容器技术手册

    产品简介


    钛阳电子的多层陶瓷电容器(MLCC)是一系列高性能电子元件,广泛应用于消费电子、办公设备、信息通信设备以及其他通用电子产品中。这些电容器以其出色的稳定性、高频响应特性和高可靠性而闻名,是现代电子产品不可或缺的一部分。

    技术参数


    | 规格项 | 描述 |

    | 工作电压 | 包括2.5V、4V、6.3V、10V、16V、25V、35V、50V、100V等 |
    | 温度特性 | X5R、X7R、X6S、X7S、C0G等不同类型的温度特性 |
    | 容量范围 | 0.01μF到100μF不等,具备不同的容差等级 |
    | 尺寸 | 0.25mm x 0.125mm 到 4.5mm x 3.2mm,多种标准尺寸可供选择 |
    | 精度 | ±0.05pF、±0.1pF、±0.25pF、±0.5pF、±1pF、±2%、±5%、±10%、±20%等不同的精度等级 |
    | 薄厚等级 | 0.125mm至2.5mm等多种厚度选项 |
    | 贴装方式 | 波峰焊和回流焊 |
    | 电气特性 | 高频和低频特性均可,具有较高的耐压性和绝缘电阻 |

    产品特点和优势


    钛阳电子的多层陶瓷电容器在以下几个方面表现出色:
    1. 宽泛的工作温度范围:适用于从低温到高温的环境,包括极端温度条件。
    2. 出色的频率响应:特别是高频电容器,具有优秀的高频特性。
    3. 稳定的温度特性:能够在广泛的温度范围内保持稳定的电容量。
    4. 良好的可靠性:经过严格测试,确保长期可靠使用。
    5. 多种封装形式:支持各种标准尺寸,适用于多种应用场合。

    应用案例和使用建议


    应用案例:
    - 消费电子:如智能手机、平板电脑中的滤波和耦合电路。
    - 信息通信设备:用于网络设备、服务器等高可靠性要求的应用。
    - 医疗设备:应用于医疗监控系统中的信号处理电路。
    使用建议:
    - 在设计电路时,需要确保电容器的工作电压不超过额定电压,避免电压过高导致损坏。
    - 在焊接过程中,遵循推荐的焊接温度和时间,以防止热冲击导致电容器损坏。
    - 电路设计中需考虑电容器的机械应力,尤其是板弯和切割过程中对电容器的影响。

    兼容性和支持


    钛阳电子的多层陶瓷电容器可以与其他电子元器件很好地兼容,确保系统的一致性和稳定性。公司提供详细的产品技术规格和应用指南,以帮助客户更好地理解和使用产品。此外,客户可以通过官方渠道获取技术支持和维护服务,确保产品的高效使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器在焊接后出现断裂或裂纹 | 确保焊接过程中的温度和时间符合推荐条件,减少热冲击影响 |
    | 电容器在存储期间出现性能下降 | 存储环境应控制在适宜的温度和湿度范围内,避免氧化和质量损失 |
    | 电容器无法正常工作 | 检查电容器是否安装正确,电压和电流是否符合规定,检查周围电路是否有干扰因素 |

    总结和推荐


    钛阳电子的多层陶瓷电容器凭借其出色的稳定性和高可靠性,在广泛的电子设备应用中表现出色。适合于消费电子、信息通信设备及医疗设备等多个领域。通过严格的生产标准和详尽的技术文档,公司确保了产品的质量和一致性。强烈推荐选择钛阳电子的多层陶瓷电容器以获得最佳的性能和可靠性保障。

JMK316AB7106KLHT参数

参数
电容值 10μF
容差 ±10%
温度系数 X7R
额定电压 6.3V
长*宽*高 3.2mm*1.6mm*1.6mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

JMK316AB7106KLHT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

JMK316AB7106KLHT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN JMK316AB7106KLHT JMK316AB7106KLHT数据手册

JMK316AB7106KLHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.6529
50+ ¥ 0.5856
250+ ¥ 0.4946
500+ ¥ 0.4946
1000+ ¥ 0.4748
2000+ ¥ 0.4353
10000+ ¥ 0.4353
20000+ ¥ 0.4353
库存: 441
起订量: 90 增量: 0
交货地:
最小起订量为:50
合计: ¥ 29.28
直接购买
加入购物车
