EMK212BBJ475KDHT

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 4.7μF ±10% X5R 16V 0805 贴片安装 2mm*1.25mm*850μm
供应商型号: 3526029
供应商: 海外现货
标准整包数: 10

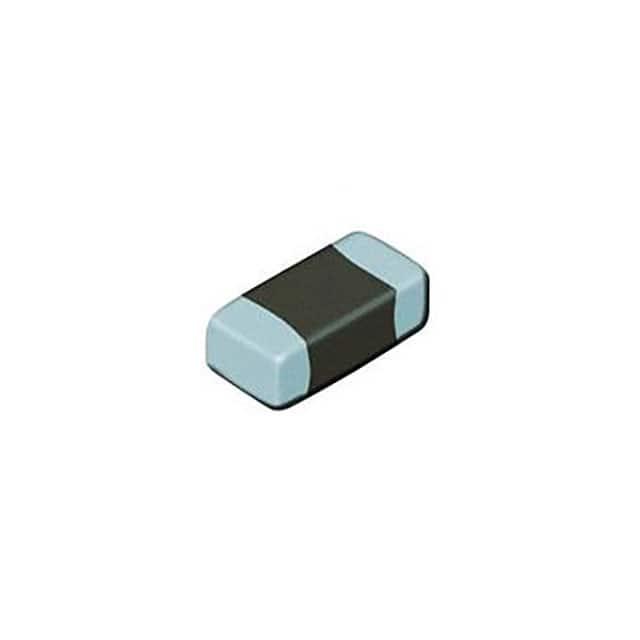

TAIYO YUDEN 陶瓷电容 EMK212BBJ475KDHT

EMK212BBJ475KDHT概述

    电子元器件产品技术手册

    产品简介


    多层陶瓷电容器(MLCC)广泛应用于各类电子设备中,是电子电路中最常用的无源元件之一。本手册介绍的产品为TAIYO YUDEN的EMK212BBJ475KDHT,这是一款额定电压为16V、容量为4.7uF的多层陶瓷电容器。它采用X5R温度特性材料,具有体积小、稳定性好、可靠性高等优点。适用于音频设备、办公自动化设备、家用电器、信息通信设备等各类电子设备。

    技术参数


    - 容值: 4.7 uF ± 10%
    - 额定电压: 16 V
    - 温度特性: X5R
    - 工作温度范围: -55℃至+85℃
    - 高温度负载: 额定电压的150%
    - 绝缘电阻: 最小值为500 MΩ·μF
    - 封装尺寸: EIA/JIS标准 0805/2012
    - 引脚间距: e = 0.50 ±0.25 mm
    - 产品外形尺寸:
    - 长度L: 2.0 ±0.20 mm
    - 宽度W: 1.25 ±0.20 mm
    - 厚度T: 0.85 ±0.10 mm
    - RoHS和REACH合规性: 符合RoHS(10种物质)和REACH(223种物质)合规要求
    - 无卤素: 是

    产品特点和优势


    - 高稳定性: X5R温度特性确保电容器在-55℃至+85℃的工作温度范围内表现出色。
    - 高可靠性: 在16V额定电压下,其绝缘电阻和温度稳定性表现优异。
    - 小型化设计: 采用0805/2012封装尺寸,适合现代电子设备的小型化需求。
    - 高温度负载能力: 能够承受高达额定电压150%的高温负载,提高了产品的耐用性和可靠性。
    - 环保材料: 确保符合RoHS和REACH标准,适合各种环保要求严格的应用场合。

    应用案例和使用建议


    EMK212BBJ475KDHT广泛应用于多种电子设备中,如音频设备、办公自动化设备、家用电器等。例如,在音频放大器中,它可以作为耦合电容,用于隔直通交;在开关电源中,可以作为滤波电容,减少电压纹波。
    使用建议:
    - 确保合适的焊接工艺: 由于采用的是表面贴装技术,因此焊接时需使用适当的焊膏和焊接温度曲线。
    - 避免过度应力: 在安装过程中,要小心不要对引脚施加过大的压力,以免导致引脚损坏或电容器失效。
    - 考虑散热: 在高电流应用场合,需要考虑电容器的散热问题,以保证其正常工作。

    兼容性和支持


    该产品与大多数常见的电子设备和其他电子元件兼容,特别是在AV设备、OA设备、家用电器等领域。此外,TAIYO YUDEN提供了详尽的技术支持文档和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - Q: 安装过程中出现焊接不良怎么办?
    - A: 检查焊接温度曲线和焊接质量,必要时更换新的电容器。
    - Q: 电容器的寿命如何延长?
    - A: 确保工作温度不超过规定范围,并保持良好的散热条件,有助于延长电容器的使用寿命。
    - Q: 如何检查电容器是否损坏?
    - A: 可以通过万用表测量电容器的电容值,如果发现明显偏差,可能是电容器已经损坏。

    总结和推荐


    EMK212BBJ475KDHT多层陶瓷电容器凭借其卓越的稳定性和可靠性,适用于多种电子设备中。在选择电容器时,考虑到其广泛的温度适用范围和高可靠性,推荐将其用于高要求的电子产品设计中。如果您需要一款既稳定又可靠的小型电容器,这款产品无疑是一个不错的选择。

EMK212BBJ475KDHT参数

参数
电容值 4.7μF
容差 ±10%
温度系数 X5R
额定电压 16V
长*宽*高 2mm*1.25mm*850μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

EMK212BBJ475KDHT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

EMK212BBJ475KDHT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN EMK212BBJ475KDHT EMK212BBJ475KDHT数据手册

EMK212BBJ475KDHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.4576
100+ ¥ 0.3605
500+ ¥ 0.3466
1000+ ¥ 0.3328
2000+ ¥ 0.3106
4000+ ¥ 0.305
20000+ ¥ 0.2995
40000+ ¥ 0.2995
库存: 468
起订量: 140 增量: 0
交货地:
最小起订量为:100
合计: ¥ 36.05
