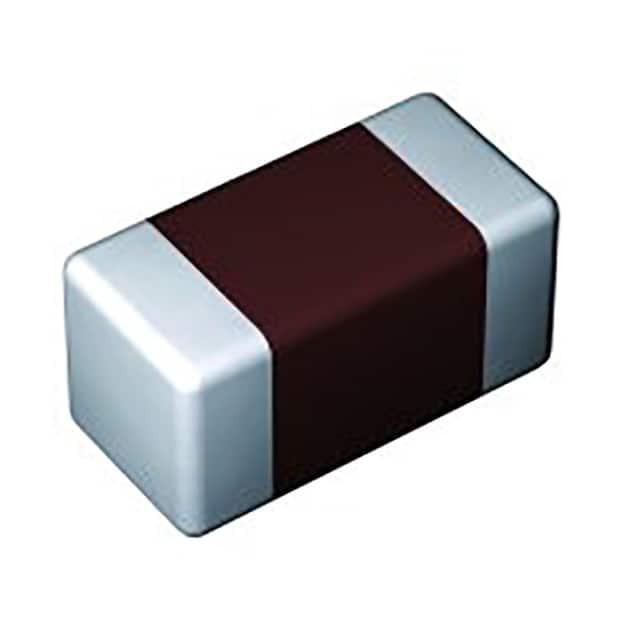

JMK107BBJ476MA-RE

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 47μF ±20% X5R 6.3V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 3473766
供应商: 海外现货
标准整包数: 1
TAIYO YUDEN 陶瓷电容 JMK107BBJ476MA-RE

JMK107BBJ476MA-RE概述

    电子元器件产品技术手册

    产品简介


    本文将详细介绍一款多层陶瓷电容器——JMK107BBJ476MA-RE,这是一种适用于多种电子设备中的关键电子元件。这款电容器具备高可靠性、低ESR(等效串联电阻)和良好的温度特性,主要用于AV设备、OA设备、家用电器、办公设备以及通信设备等领域。

    技术参数


    以下是JMK107BBJ476MA-RE电容器的关键技术参数:
    - 容值:47μF ± 20%
    - 额定电压:6.3V
    - 温度特性:X5R
    - 工作温度范围:-55℃至+85℃
    - 漏电流:150%(额定电压)
    - 绝缘电阻:最小20 MΩ·μF
    - 外形尺寸(EIA/JIS):0603/1608
    - 外部尺寸:
    - 长度L:1.6 ±0.20mm
    - 宽度W:0.8 ±0.20mm
    - 厚度T:0.8 ±0.20mm
    - 引脚间距e:0.35 ±0.25mm

    产品特点和优势


    JMK107BBJ476MA-RE电容器的主要特点是其出色的温度稳定性和高容值精度。此外,其低ESR特性使其成为高频电路的理想选择。它的RoHS合规性、无卤素设计和REACH合规性,也使得它成为环保型设备的首选。

    应用案例和使用建议


    此电容器广泛应用于各种设备中,例如移动电话、PC、AV设备和医疗设备等。在实际应用中,用户需要注意以下几点以确保最佳性能:
    - 温度管理:虽然该电容器的工作温度范围较广,但在极端环境下仍需采取额外的散热措施。
    - 防潮处理:避免在高湿度环境中长时间暴露,以免影响其性能和寿命。
    - 焊接注意事项:确保焊接过程中温度控制得当,避免过度加热导致损坏。

    兼容性和支持


    JMK107BBJ476MA-RE电容器与其他电子元器件和设备具有良好的兼容性。制造商Taiyo Yuden提供了标准包装(最低4000个/包)和详细的产品文档,以帮助用户更好地理解和使用该产品。此外,客户还可以通过官方渠道获取技术支持和服务。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方案:
    - 问题1:电容器容量出现偏差。
    - 解决方案:请检查实际安装环境和测量条件是否符合标准要求。如有必要,重新校准测量仪器。
    - 问题2:电容器外观受损。
    - 解决方案:避免在安装过程中对电容器造成机械损伤。确保焊接温度和时间控制得当。
    - 问题3:焊接后出现开路。
    - 解决方案:检查焊点质量,确保没有虚焊现象。必要时重新进行焊接操作。

    总结和推荐


    综上所述,JMK107BBJ476MA-RE是一款功能强大且广泛应用的多层陶瓷电容器。它具备出色的容值精度、低ESR特性和宽工作温度范围,非常适合在各种电子产品中使用。鉴于其卓越的性能和可靠性,我们强烈推荐在需要高容值和高性能电容器的应用中选用此产品。同时,在使用过程中请注意环境条件和焊接工艺的控制,以确保长期稳定运行。

JMK107BBJ476MA-RE参数

参数
电容值 47μF
容差 ±20%
温度系数 X5R
额定电压 6.3V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

JMK107BBJ476MA-RE厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

JMK107BBJ476MA-RE数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN JMK107BBJ476MA-RE JMK107BBJ476MA-RE数据手册

JMK107BBJ476MA-RE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8033
10+ ¥ 2.1237
100+ ¥ 1.9028
500+ ¥ 1.9028
1000+ ¥ 1.8689
2000+ ¥ 1.8689
4000+ ¥ 1.8689
库存: 3860
起订量: 24 增量: 0
交货地:
最小起订量为:10
合计: ¥ 21.23
直接购买
加入购物车
