UMK105B7271KV-F

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 270pF ±10% X7R 50V 0402 贴片安装 1mm*500μm*500μm
供应商型号: 963-UMK105B7271KV-F
供应商: Mouser
标准整包数: 1

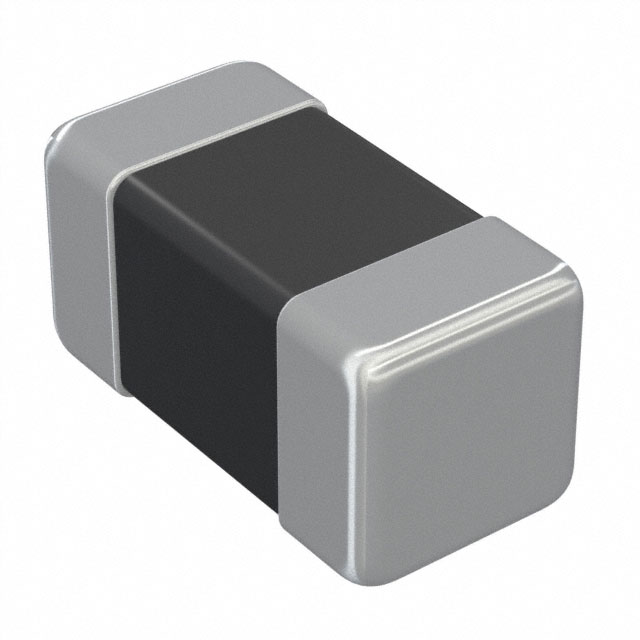

TAIYO YUDEN 陶瓷电容 UMK105B7271KV-F

UMK105B7271KV-F概述

    高品质多层陶瓷电容器技术手册

    产品简介


    产品类型:多层陶瓷电容器(MLCC),适用于一般电子设备。
    主要功能:提供稳定的电容值以满足电路滤波、去耦、旁路及信号耦合等需求。
    应用领域:广泛应用于消费电子(如AV设备、办公设备)、通信设备(如手机、PC)、家用电器及其他标准电子产品中。此外,在符合特定要求的情况下,这些电容器也可用于工业、汽车和医疗设备中。

    技术参数


    以下是多层陶瓷电容器的技术规格摘要:
    | 参数名称 | 规格范围 | 备注 |
    |
    | 额定电压(VDC) | 2.5至2000 | 不同型号支持不同电压等级 |
    | 温度特性代码 | BJ, X5R, X7R, C0G等 | 提供多种温度特性选择 |
    | 容量范围 | 0.0001μF至0.1μF | 精确到纳法单位 |
    | 尺寸(L×W,mm) | 0.25×0.125至4.5×3.2 | 支持多种封装尺寸 |
    | 尺寸公差 | ±0.05至±0.3mm | 不同型号具有不同的尺寸精度 |
    | 工作温度范围 | -55°C至+125°C | 符合多种环境要求 |
    | 工作湿度范围 | ≤85%RH | 在正常湿度条件下使用 |

    产品特点和优势


    - 高频性能优异:特别设计的多层结构提高了高频率下的稳定性。
    - 小型化设计:采用精密制造工艺,能够在紧凑空间内提供大容量解决方案。
    - 高可靠性:经过严格测试,确保长期稳定性和耐久性。
    - 兼容性强:广泛适配于消费级、工业级以及部分汽车级设备。

    应用案例和使用建议


    - 典型应用:适用于移动通信设备中的滤波电路;消费电子设备的信号耦合;工业控制设备中的电源旁路。
    - 使用建议:在焊接前请确保焊盘清洁;对于高频率电路,优先选择C0G或X7R特性电容器,以减少损耗;若需更高功率,请参考专业技术人员指导调整布局与参数设置。

    兼容性和支持


    这些电容器与主流PCB制造标准完全兼容,可直接应用于多种电子装配线中。官方技术支持团队提供全面的产品咨询服务,客户可通过官方网站获取更多详细资料和技术文档。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量漂移过大 | 更换具有更低温度漂移系数的型号 |
    | 高频损耗较高 | 调整电路设计,选用低损耗特性的电容器 |
    | 涌流电流异常 | 添加额外的保护措施或限流电阻 |

    总结和推荐


    优点总结:高性能、宽温区适应性、良好的可靠性和适用性使其成为各行业电子设备的理想选择。
    推荐意见:多层陶瓷电容器因其卓越的设计和性能,非常推荐用于消费电子和工业自动化领域。对于需要特殊条件的应用(如高温环境或高频信号处理),请根据具体需求定制合适的型号。

    以上内容基于TAIYO YUDEN公司提供的技术手册整理而成,更多信息可访问官网查询!

UMK105B7271KV-F参数

参数
电容值 270pF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1mm*500μm*500μm
通用封装 0402
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UMK105B7271KV-F厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

UMK105B7271KV-F数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN UMK105B7271KV-F UMK105B7271KV-F数据手册

UMK105B7271KV-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.161 ¥ 1.3605
10+ $ 0.0345 ¥ 0.2915
100+ $ 0.0207 ¥ 0.1749
500+ $ 0.0138 ¥ 0.1166
1000+ $ 0.0127 ¥ 0.1069
2500+ $ 0.0104 ¥ 0.0875
10000+ $ 0.0066 ¥ 0.0558
20000+ $ 0.0054 ¥ 0.0456
库存: 0
起订量: 1 增量: 1
