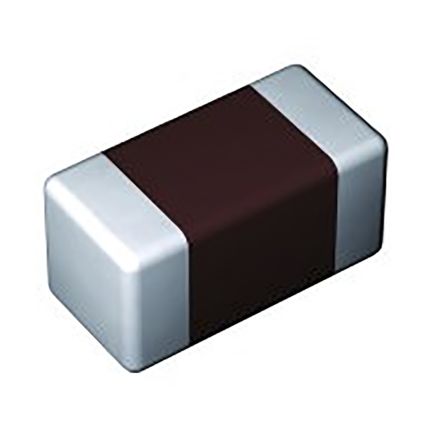

JMK107BJ105KAHT

产品分类: 陶瓷电容
厂牌: TAIYO YUDEN
产品描述: 1μF ±10% X5R 6.3V 0603 贴片安装 1.6mm*800μm*800μm
供应商型号: 963-JMK107BJ105KAHT
供应商: Mouser
标准整包数: 1
TAIYO YUDEN 陶瓷电容 JMK107BJ105KAHT

JMK107BJ105KAHT概述


    产品简介


    这款由TAIYO YUDEN制造的多层陶瓷电容器(MLCC)是专为汽车应用设计的,适用于车身和底盘系统以及信息娱乐系统。该型号为JMK107BJ105KAHT,是一款具有1微法拉(uF)±10%容差和6.3伏特额定电压的电容器。其采用X5R温度特性材料,尺寸为0603/1608(按EIA/JIS标准)。该产品已通过AEC-Q200认证,表明其符合汽车电子组件的要求。

    技术参数


    - 容量:1 uF ± 10%
    - 额定电压:6.3 V
    - 尺寸(EIA/JIS):0603/1608
    - tanδ(最大值):5%
    - 工作温度范围(EIA):-55°C至+85°C
    - 高温负载(最大值):150%(额定电压)
    - 绝缘电阻(最小值):100 MΩ·μF
    - 温度特性:X5R
    - RoHS合规性:Yes
    - REACH合规性:Yes
    - 卤素自由:Yes
    - 外形尺寸:L: 1.6 ± 0.10 mm, W: 0.8 ± 0.10 mm, T: 0.8 ± 0.10 mm, e: 0.35 ± 0.25 mm

    产品特点和优势


    1. 高可靠性:该产品通过了AEC-Q200认证,适用于汽车电子应用,确保了高可靠性和稳定性。
    2. 温度稳定性:采用X5R温度特性,保证了-55°C至+85°C的工作温度范围内的稳定性能。
    3. 高绝缘电阻:具备100 MΩ·μF的最低绝缘电阻,保障了产品的安全性。
    4. 小型化设计:0603/1608的尺寸设计使其易于安装在紧凑空间内,适应多种应用需求。
    5. RoHS和REACH合规性:符合环保要求,满足全球市场准入标准。

    应用案例和使用建议


    应用案例
    - 车身和底盘系统:用于车身控制模块(BCM)中电源的滤波和平稳。
    - 信息娱乐系统:作为音响系统和显示器的电源滤波组件。
    - 汽车内饰:为各种电子控制系统提供稳定电源。
    使用建议
    - 在高温环境下,应注意监控电容器的直流偏压特性,确保不超过最大负载的150%。
    - 对于长时间工作的应用场景,定期检查和更换以避免因老化导致的性能下降。

    兼容性和支持


    该产品已广泛应用于各类汽车电子产品中,并且可以与市面上大部分同类产品兼容。厂商提供了详尽的技术支持,包括产品选型指南、应用说明及售后服务等。此外,还提供详细的安装和维护指南,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何确认电容器的容差?
    - 解决方案:参考技术手册,该电容器的容差为±10%,在实际应用中需要根据具体需求进行校准。

    2. 问题:是否适用于极端环境?
    - 解决方案:JMK107BJ105KAHT适用于-55°C至+85°C的工作温度范围,但需注意温度波动对性能的影响。

    3. 问题:是否容易受到外部电磁干扰?
    - 解决方案:电容器的低tanδ值有助于减少外部电磁干扰的影响,但在高频应用场合仍需注意滤波设计。

    总结和推荐


    总体来看,JMK107BJ105KAHT是一款适用于汽车应用的高性能多层陶瓷电容器,其高可靠性、稳定的温度特性以及小体积设计使其成为众多汽车制造商的理想选择。尽管使用过程中需注意高温下的负载限制和定期维护,但其卓越的性能和广泛的适用性使得其在市场上具有较高的竞争力。我们强烈推荐此款产品用于汽车电子设备的设计和开发。

JMK107BJ105KAHT参数

参数
电容值 1μF
容差 ±10%
温度系数 X5R
额定电压 6.3V
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

JMK107BJ105KAHT厂商介绍

TAIYO YUDEN(太阳诱电)是一家日本电子元件制造商,成立于1950年,总部位于日本东京。公司专注于电子元件的研发、生产和销售,产品广泛应用于通信、汽车、工业、医疗等领域。

TAIYO YUDEN的主营产品包括:

1. 电容器:陶瓷电容器、铝电解电容器等,用于电源、滤波、耦合等。

2. 电感器:用于信号处理、电源管理等。

3. 传感器:如温度、湿度、压力传感器等,用于环境监测、工业控制等。

4. 无线通信模块:如蓝牙、Wi-Fi模块等,用于物联网、智能设备等。

TAIYO YUDEN的优势在于:

1. 技术创新:拥有强大的研发能力,不断推出高性能、高可靠性的产品。

2. 品质保证:严格的质量控制体系,确保产品的稳定性和可靠性。

3. 客户服务:提供定制化解决方案,满足客户的个性化需求。

4. 环保理念:致力于环保材料和工艺的研发,推动绿色电子产业的发展。

JMK107BJ105KAHT数据手册

厂牌 PDF简要描述 下载
TAIYO YUDEN 陶瓷电容 TAIYO YUDEN JMK107BJ105KAHT JMK107BJ105KAHT数据手册

JMK107BJ105KAHT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1265 ¥ 1.0689
10+ $ 0.0679 ¥ 0.5733
100+ $ 0.0403 ¥ 0.3401
500+ $ 0.0368 ¥ 0.311
4000+ $ 0.022 ¥ 0.1859
8000+ $ 0.0184 ¥ 0.1551
48000+ $ 0.014 ¥ 0.1186
库存: 24966
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.06
