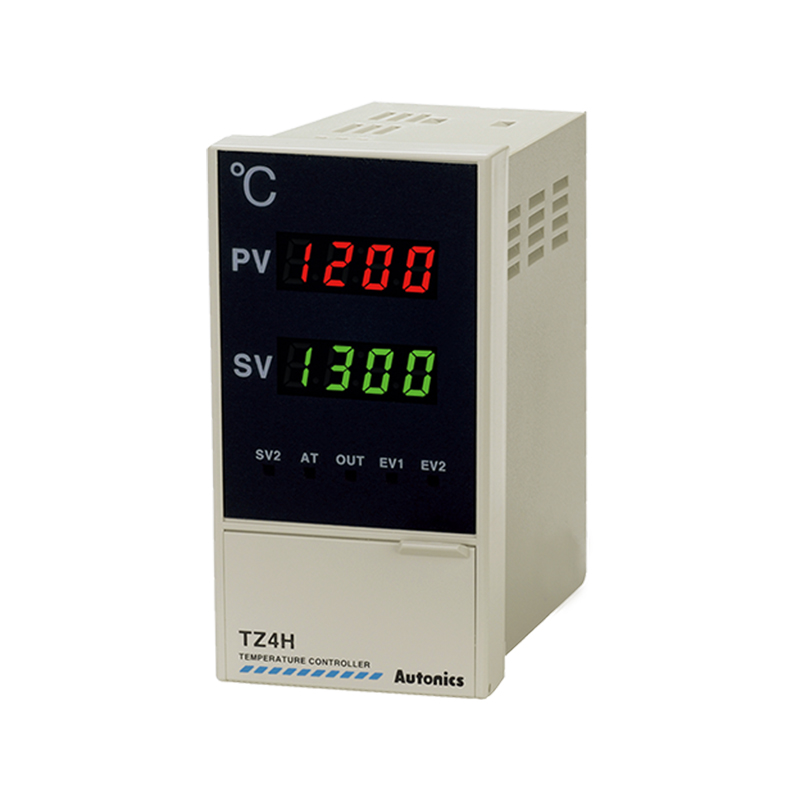

TZ4H-14R

产品分类: 其他工具
厂牌: AUTONICS
产品描述:
供应商型号: TZ4H-14R
供应商: 国内现货
标准整包数: 1
AUTONICS 其他工具 TZ4H-14R

TZ4H-14R概述


    产品简介


    TZ4SP/TZN4S温度控制器是一种先进的双PID控制温度控制器,适用于工业自动化、实验室设备以及各种需要精确温度控制的应用场景。它能够提供高精度的温度监控和调节功能,具有多种输入类型(如热电偶和热电阻)和输出方式(如继电器输出和固态继电器驱动输出),满足不同用户的多样化需求。

    技术参数


    - 电源电压:100-240VAC,50/60Hz
    - 允许电压范围:额定功率电压的90%至110%
    - 最大功耗:5VA(100-240VAC,50/60Hz)
    - 显示方法:7段LED显示(PV:红色,SV:绿色)
    - PV:4.8×7.8mm / 7.8×11.0mm / 9.8×14.2mm
    - SV:4.8×7.8mm / 5.8×8.0mm / 8.0×10.0mm
    - 输入类型:
    - RTD DPt100Ω, JPt100Ω(允许电阻:每线最大5Ω)
    - 热电偶(K、J、R、E、T、S、N、W)
    - 模拟信号(1-5VDC,0-10VDC,DC4-20mA)
    - 显示精度:全量程±0.3%或3℃,取较大值
    - 控制输出:
    - 继电器:250VAC 3A,30VDC 3A,1c
    - SSR:最大12VDC±3V 30mA
    - 电流:DC4-20mA(负载电阻最大600Ω)
    - 选项输出:
    - EVENT1:250VAC 1A 1a
    - EVENT2:250VAC 1A 1a
    - PV传输:DC4-20mA(负载电阻最大600Ω)
    - 通信:RS485通信
    - 控制方法:ON/OFF、P、PI、PD、PIDF、PIDS控制
    - 报警输出滞后:1至100℃(0.1至100.0℃可变)
    - 比例带(P):0.0至100.0%
    - 积分时间(I):0至3,600秒
    - 微分时间(D):0至3,600秒
    - 控制周期(T):1至120秒
    - 采样周期:0.5秒
    - 绝缘强度:2,000VAC 50/60Hz持续1分钟(输入与电源端子间)
    - 机械振动:0.75mm振幅,频率10至55Hz(各X、Y、Z方向持续1分钟)
    - 电气振动:0.5mm振幅,频率10至55Hz(各X、Y、Z方向持续10分钟)
    - 耐压寿命:
    - 继电器控制输出:机械:至少10,000,000次操作,电气:至少100,000次操作(250VAC 3A电阻负载)
    - 选项输出:机械:至少20,000,000次操作,电气:至少500,000次操作(250VAC 1A电阻负载)
    - 绝缘电阻:大于100MΩ(使用500VDC兆欧表)
    - 环境条件:
    - 工作温度:-10至50℃
    - 存储温度:-20至60℃
    - 工作湿度:35%至85%RH
    - 存储湿度:35%至85%RH

    产品特点和优势


    TZ4SP/TZN4S温度控制器具有以下显著特点和优势:
    - 双PID自动调谐功能:通过高速响应PID控制快速达到目标值,低速响应PID控制最小化超调,即使响应稍慢。
    - 高显示精度:±0.3%(基于每个输入的满量程值)
    - 2步自动调谐控制功能
    - 多输入功能:支持13种不同的输入选择功能,包括温度传感器、电压和电流选择功能。
    - 多样化的子输出功能:包括LBA、SBA、7种报警输出和4种报警选项功能,PV传输输出(DC4-20mA)和RS485通信输出。
    - 模拟输入显示小数点

    应用案例和使用建议


    应用案例:TZ4SP/TZN4S温度控制器广泛应用于实验室设备、工业自动化生产线、食品加工行业和医药制造等领域。例如,在食品加工过程中,可以用于精确控制加热和冷却过程,确保产品质量和一致性。
    使用建议:
    - 在安装前,请根据实际应用场景选择合适的尺寸和输出类型。
    - 进行参数配置时,应根据具体应用需求调整相应的参数设置,如控制周期、比例带等。
    - 定期检查并校准输入和输出以确保准确性和可靠性。

    兼容性和支持


    兼容性:TZ4SP/TZN4S温度控制器可以与各种标准设备和系统兼容,如通过RS485通信接口与计算机或其他控制系统连接。同时,还提供多种通信转换器配件(如SCM-38I、SCM-US48I、SCM-WF48),方便用户进行无线通信。
    支持和服务:制造商提供详细的技术文档和用户手册,用户可以通过官方网站下载《DAQMaster》管理程序,简化设备管理和数据监测。此外,还提供客户支持服务和技术培训。

    常见问题与解决方案


    1. 问:如何启动自动调谐功能?
    - 答:按住“自调谐键”3秒钟即可启动自调谐功能。
    2. 问:控制器显示异常怎么办?
    - 答:首先检查电源连接是否正常,其次确认参数设置是否正确,如有必要,请联系技术支持。
    3. 问:如何保存参数设置?
    - 答:在参数设置模式下,按“确认键”3秒钟即可保存当前设置并返回运行模式。

    总结和推荐


    总体来看,TZ4SP/TZN4S温度控制器以其高性能、多功能性和高精度显示在众多同类产品中脱颖而出。特别是在复杂应用环境下,其双PID自动调谐功能和高稳定性表现出色,值得推荐给需要高精度温度控制的用户。对于寻求高品质、可靠且易于集成的温度控制器的用户来说,这是一个理想的选择。

TZ4H-14R参数

参数
安装方式 面板安装
零件状态 在售
包装方式 盒装

TZ4H-14R厂商介绍

Autonics是一家韩国的自动化控制产品制造商,成立于1977年,专注于为工业自动化领域提供高质量的传感器、控制器和相关产品。公司的产品广泛应用于制造业、自动化生产线、物流系统、机器人技术等多个领域。

Autonics的主营产品分类包括:
1. 传感器:包括接近传感器、光电传感器、超声波传感器、激光传感器等,用于检测物体的位置、距离、速度等。
2. 控制器:如PLC(可编程逻辑控制器)和触摸屏,用于控制和监控工业过程。
3. 测量仪器:如温度、压力、流量传感器,用于监测和调节工业过程中的关键参数。
4. 通信设备:包括以太网交换机、串口服务器等,用于实现设备之间的数据通信。

Autonics的优势在于:
- 技术创新:不断研发新技术,以满足工业自动化领域的最新需求。
- 产品质量:产品以高可靠性和稳定性著称,符合国际标准。
- 定制服务:能够根据客户需求提供定制化的解决方案。
- 全球网络:在全球范围内设有销售和服务网络,提供快速响应和支持。

TZ4H-14R数据手册

厂牌 PDF简要描述 下载
AUTONICS 其他工具 AUTONICS TZ4H-14R TZ4H-14R数据手册

TZ4H-14R封装设计

查看详情并下载
Symbol
Footprint
3D Model
