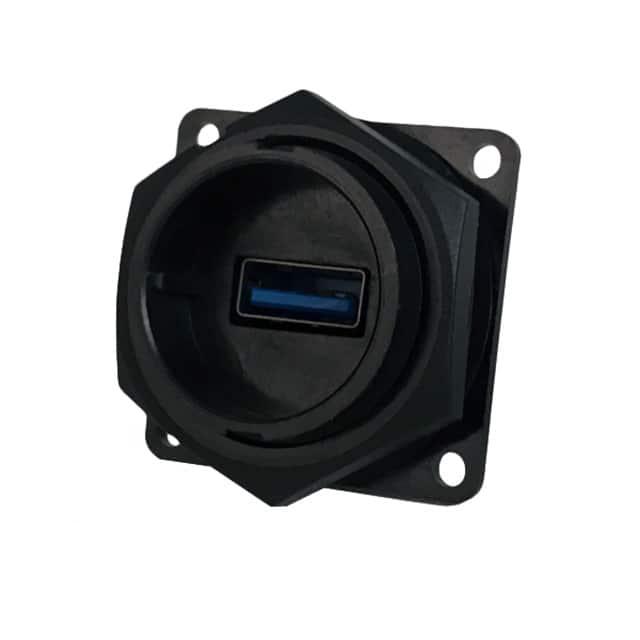

DCP-US3AB-US3C

厂牌: SWITCHCRAFT
产品描述:
供应商型号: TS-DCP-US3AB-US3C
供应商: 海外现货
标准整包数: 25
SWITCHCRAFT USB/DVI/HDMI 连接器 - 适配器 DCP-US3AB-US3C

DCP-US3AB-US3C概述


    产品简介


    产品名称:工业面板连接器
    产品型号:DCP-US3AX-US3C系列
    产品类型:USB 3.0面板连接器
    主要功能:实现USB 3.0 Type A到Micro USB 3.0 AB之间的高速数据传输
    应用领域:适用于各种工业控制设备、自动化系统、机器人等需要高可靠性数据传输的应用场景

    技术参数


    - 尺寸规格:
    - 快速接头耦合(Quick Connect Coupling):
    - 面板安装孔直径:1.155英寸(29.34毫米)
    - 面板厚度范围:0.031英寸至0.188英寸(0.8毫米至4.8毫米)
    - 螺纹耦合(Threaded Coupling):
    - 面板安装孔直径:1.155英寸(29.34毫米)
    - 面板厚度范围:0.031英寸至0.156英寸(0.8毫米至3.9毫米)
    - 电气特性:
    - 最大电流承载能力:1.5安培
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小100兆欧姆
    - 介电耐压:100伏交流电,持续1分钟
    - 防护等级:
    - IP-67和IP-68防护等级,满足NEMA 250(6P)标准
    - 操作温度范围:-25°C至+80°C

    产品特点和优势


    - 高可靠性:达到IP-67和IP-68防护等级,能够在恶劣环境下稳定工作。
    - 高数据传输速率:支持USB 3.0标准,提供最高可达5Gbps的数据传输速率。
    - 广泛的应用兼容性:适用于多种工业设备,如控制面板、自动化系统等。
    - 便捷的安装方式:支持快速接头耦合和螺纹耦合两种安装方式,便于用户选择合适的安装方式。

    应用案例和使用建议


    - 应用案例:
    - 自动化控制系统:用于工厂自动化系统中,实现高可靠性的数据传输。
    - 机器人系统:用于机器人设备之间进行高速数据通信。
    - 使用建议:
    - 确保面板的切口尺寸符合推荐的切割尺寸,以保证连接器能够正确安装。
    - 在安装前检查面板的厚度,确保所选的耦合方式适合。
    - 安装过程中注意避免过度拧紧,以免损坏内部部件。

    兼容性和支持


    - 兼容性:
    - 与多种工业自动化设备兼容,可广泛应用于不同类型的设备中。
    - 支持快速接头耦合和螺纹耦合两种安装方式。
    - 支持和服务:
    - 厂商提供详尽的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. Q: 连接器无法正确安装?
    - A: 检查面板的切割尺寸是否符合推荐值,确保安装孔直径合适。

    2. Q: 数据传输不稳定?
    - A: 检查连接器的接触电阻是否在允许范围内,确认电缆连接良好。
    3. Q: 连接器在潮湿环境中容易损坏?
    - A: 使用IP-67或IP-68防护等级的产品,并确保正确密封,以提高防护性能。

    总结和推荐


    综上所述,这款工业面板连接器以其高可靠性、广泛的应用兼容性及便捷的安装方式,在工业自动化领域具有显著的优势。其能够胜任各种恶劣环境下的数据传输任务,是工业应用中不可或缺的配件之一。因此,强烈推荐在工业自动化项目中使用此款连接器。

DCP-US3AB-US3C参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

DCP-US3AB-US3C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

DCP-US3AB-US3C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT USB/DVI/HDMI 连接器 - 适配器 SWITCHCRAFT DCP-US3AB-US3C DCP-US3AB-US3C数据手册

DCP-US3AB-US3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 29.1214 ¥ 247.5319
100+ $ 23.8212 ¥ 202.4802
500+ $ 20.5542 ¥ 174.7107
库存: 0
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 0
直接购买
加入购物车
