DCP-US3AT-US3C

厂牌: SWITCHCRAFT
产品描述:
供应商型号: 502-DCP-US3AT-US3C
供应商: Mouser
标准整包数: 1

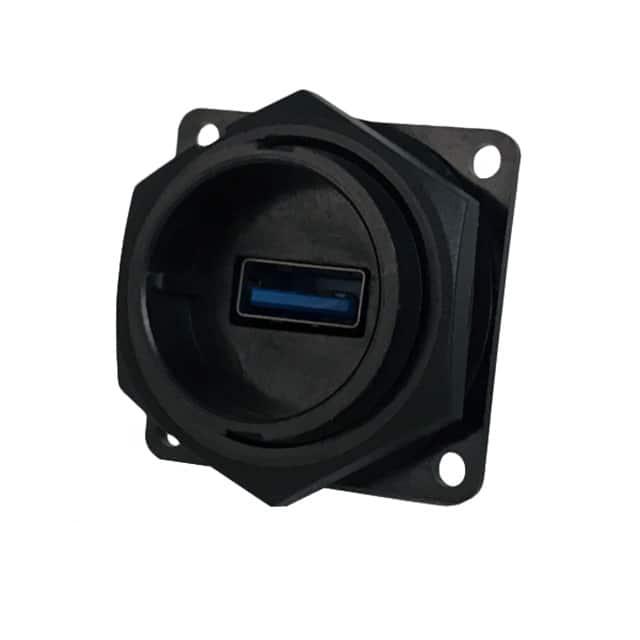

SWITCHCRAFT USB/DVI/HDMI 连接器 - 适配器 DCP-US3AT-US3C

DCP-US3AT-US3C概述


    产品简介


    Data-Con-X 工业面板连接器 是一款高可靠性的 USB 3.0 面板连接器,旨在为工业环境提供高速数据传输和稳定的电力供应。它兼容 USB 3.0 Type A 接口与 Micro USB 3.0 Type AB 接口,并且配备有快速连接或螺纹连接装置,使得安装和拆卸更加便捷。该产品广泛应用于自动化控制、机器人技术、医疗设备和数据采集系统等领域。

    技术参数


    - 电气特性
    - 电流额定值:1.5A
    - 接触电阻:最大 50 毫欧姆
    - 绝缘电阻:最小 100 兆欧姆
    - 介电强度:交流 100V 持续 1 分钟
    - 物理尺寸
    - 面板切割尺寸推荐:1.155 英寸(29.34 mm)
    - 快速连接耦合:1.44 英寸(36.5 mm)方形
    - 螺纹连接耦合:1.05 英寸(26.8 mm)
    - 工作环境
    - 运行温度:-25°C 到 +80°C
    - 防护等级:IP-67 和 IP-68,NEMA 250 (6P),当连接时
    - 材料
    - 密封圈:橡胶,黑色
    - 六角螺母:热塑性塑料,黑色
    - USB 面板外壳:热塑性塑料,黑色
    - PCB:FR-4

    产品特点和优势


    - 多接口兼容性:支持 USB 3.0 Type A 接口和 Micro USB 3.0 Type AB 接口,满足不同设备的需求。
    - 快速连接/螺纹连接:两种耦合方式选择,使得安装更加灵活方便。
    - 高防护等级:IP-67 和 IP-68 的防护等级使其能够在恶劣环境下稳定运行。
    - 可靠电气性能:大电流额定值和低接触电阻确保稳定的电力传输和数据传输。
    - 耐高温特性:可在广泛的温度范围内正常工作,适用于严苛的工作环境。

    应用案例和使用建议


    该连接器被广泛应用于自动化控制系统、机器人技术、医疗设备和数据采集系统中。例如,在自动化生产线中,它可以用于将传感器的数据通过 USB 3.0 高速传输到控制中心。在医疗设备中,该连接器可用于传输高精度的监测数据。在使用过程中,建议根据实际安装环境选择合适的耦合方式,并确保面板切割尺寸符合推荐值,以避免信号干扰和损坏。

    兼容性和支持


    该产品与其他标准 USB 设备具有良好的兼容性,能够无缝对接多种 USB 设备。制造商提供了详细的安装指南和技术支持,用户可以通过联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 问题:安装时遇到难以插入的情况。
    - 解决方案:检查面板切割尺寸是否符合推荐值,并确保连接器正确对齐。
    2. 问题:设备通信不稳定。
    - 解决方案:检查电源供应和接地线连接是否稳固,并确认数据线没有受到外部干扰。
    3. 问题:无法实现防水防尘。
    - 解决方案:确保密封圈安装正确,并定期检查防护等级标识。

    总结和推荐


    总体来看,Data-Con-X 工业面板连接器 在技术参数、防护等级和应用场景方面均表现出色。它的高防护等级和可靠电气性能使其非常适合在工业环境中使用。因此,我们强烈推荐使用这款连接器来提高系统的可靠性和效率。

DCP-US3AT-US3C参数

参数
安装方式 面板安装
零件状态 在售
包装方式 散装

DCP-US3AT-US3C厂商介绍

Switchcraft是一家知名的连接器制造商,专注于为各种行业提供高质量的连接解决方案。公司主营产品包括音频连接器、数据通信连接器、工业控制连接器等,广泛应用于音频/视频设备、计算机、通信、工业自动化等领域。

Switchcraft的优势在于:
1. 丰富的产品线:提供多种类型的连接器,满足不同行业的需求。
2. 高品质:产品经过严格测试,确保性能稳定可靠。
3. 定制服务:可根据客户需求提供定制化的连接器解决方案。
4. 技术支持:提供专业的技术支持,帮助客户解决连接问题。
5. 快速响应:快速响应客户需求,缩短交货时间。

总的来说,Switchcraft凭借其丰富的产品线、高品质的产品和专业的服务,赢得了广泛的市场认可和客户信赖。

DCP-US3AT-US3C数据手册

厂牌 PDF简要描述 下载
SWITCHCRAFT USB/DVI/HDMI 连接器 - 适配器 SWITCHCRAFT DCP-US3AT-US3C DCP-US3AT-US3C数据手册

DCP-US3AT-US3C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.311 ¥ 205.428
10+ $ 20.2068 ¥ 170.7475
25+ $ 19.332 ¥ 163.3554
100+ $ 17.1675 ¥ 145.0654
250+ $ 15.099 ¥ 127.5866
500+ $ 14.973 ¥ 126.5219
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 205.42
直接购买
加入购物车
