XZMYKVG170W

产品分类:
厂牌: SUNLED
产品描述:
供应商型号: 1497-XZMYKVG170WCT-ND
供应商: Digi-Key
标准整包数: 1
SUNLED  XZMYKVG170W

XZMYKVG170W概述


    产品简介

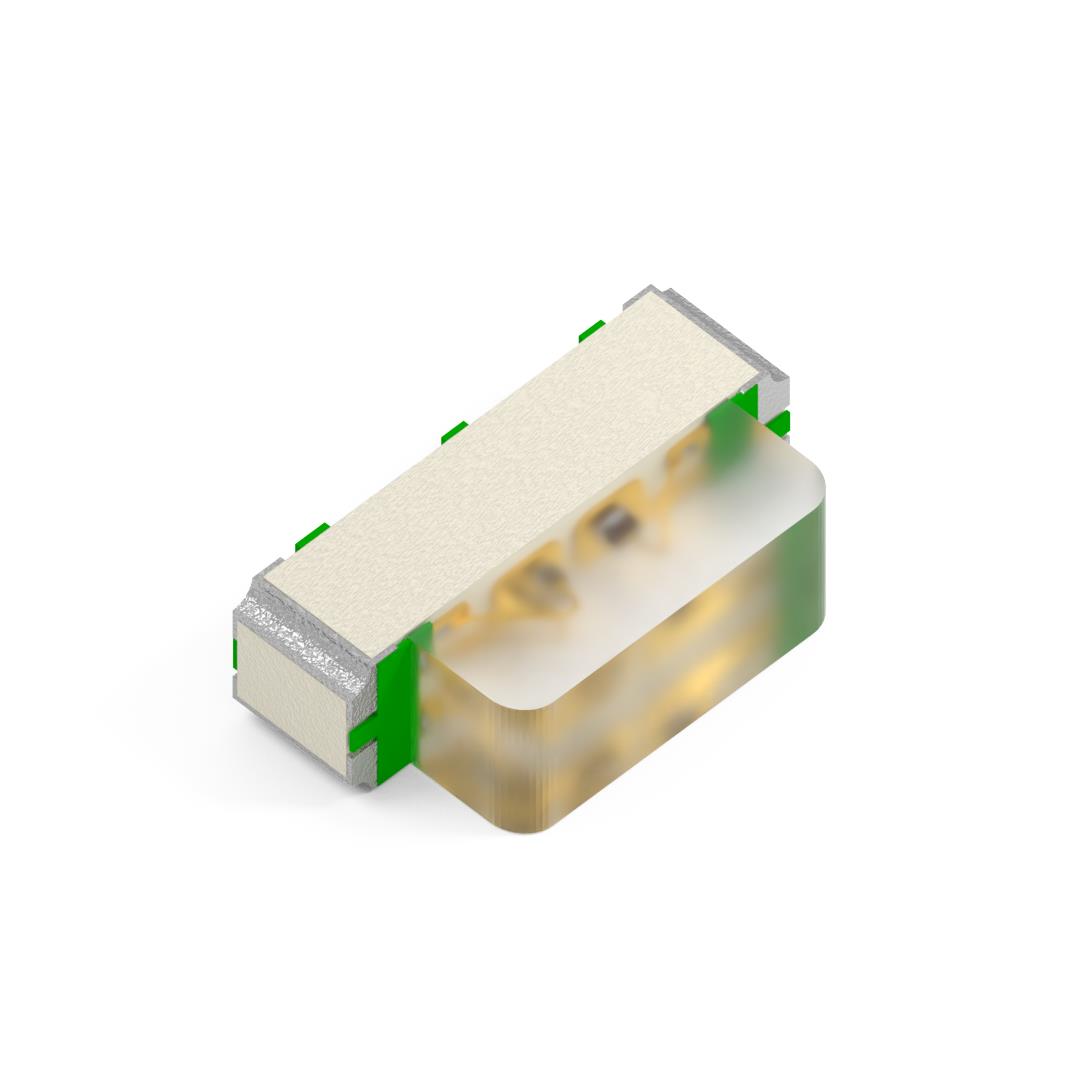

    产品名称: XZMYKVG170W 2.0 mm x 0.6 mm Right Angle SMD Chip LED Lamp
    产品类型: 表面贴装LED灯
    主要功能:
    - 提供黄色(AlGaInP)和绿色(AlGaInP)两种颜色的选择
    - 具有长寿命和坚固的封装
    - 可用于手持产品的指示灯
    应用领域:
    - 手持电子产品(如手机、遥控器)
    - 消费电子设备
    - 工业控制系统

    技术参数


    - 绝对最大额定值 (TA=25°C):
    - 反向电压 (VR): 5 V
    - 正向电流 (IF): 30 mA
    - 峰值正向电流 (IFP): 175 mA(黄色)/ 150 mA(绿色)
    - 功率耗散 (PD): 75 mW
    - 操作温度范围 (TA): -40 ~ +85 °C
    - 存储温度范围 (Tstg): -40 ~ +85 °C
    - 操作特性 (TA=25°C):
    - 正向电压 (典型值) (IF=20mA):
    - 黄色: 2.0 V
    - 绿色: 2.1 V
    - 正向电压 (最大值) (IF=20mA):
    - 黄色: 2.5 V
    - 绿色: 2.5 V
    - 反向电流 (最大值) (VR=5V):
    - 黄色: 10 μA
    - 绿色: 10 μA
    - 波长峰值发射 (典型值) (IF=20mA):
    - 黄色: 590 nm
    - 绿色: 574 nm
    - 主导发射波长 (典型值) (IF=20mA):
    - 黄色: 590 nm
    - 绿色: 570 nm
    - 谱线半高宽 (典型值) (IF=20mA):
    - 黄色: 20 nm
    - 绿色: 20 nm
    - 视角 (θ 1/2) (最小值):
    - 黄色: 40°
    - 绿色: 8°

    产品特点和优势


    - 黄色LED:
    - 具有高亮度,适用于需要醒目显示的场合。
    - 尺寸紧凑,仅为2.0 mm x 0.6 mm,适合空间有限的应用场景。
    - 绿色LED:
    - 同样具有高亮度,视角更广,适用于各种视觉需求。
    - 符合RoHS标准,无卤素,环保可靠。

    应用案例和使用建议


    应用案例:
    - 在手机的按键背光中,用于提供清晰的指示。
    - 在遥控器上作为状态指示灯,用户可以快速识别设备状态。
    使用建议:
    - 在焊接过程中,确保焊膏厚度至少为5密耳,以避免焊锡湿润不良。
    - 使用推荐的焊接曲线进行回流焊。
    - 根据实际应用需求选择适当的LED型号(基于亮度、波长等参数)。

    兼容性和支持


    - 兼容性: 该产品符合RoHS标准,无卤素,与大多数现代电子设备兼容。
    - 支持:
    - 制造商提供详细的安装和维护指南。
    - 客户可以访问制造商网站获取更多技术文档和技术支持。
    - 用户在购买后可咨询SunLED代表关于特殊应用的情况。

    常见问题与解决方案


    - Q: 如何确保焊接质量?
    - A: 使用至少5密耳厚的焊膏,严格按照推荐的焊接曲线进行回流焊。

    - Q: 如何正确处理静电敏感设备?
    - A: 在湿度40%-60%的工作环境中操作,减少静电积累。

    - Q: 如何根据特定要求进行分选?
    - A: 分选过程中的准确性为:波长±1nm,发光强度/通量±15%,正向电压±0.1V。

    总结和推荐


    综合评估:
    - XZMYKVG170W系列LED灯提供了优秀的性能和可靠性,适用于各种便携式和手持设备。
    - 长寿命和坚固的封装使其成为市场上极具竞争力的产品。
    - 提供多种颜色选项,满足不同应用需求。
    推荐:
    - 我们强烈推荐使用XZMYKVG170W系列LED灯,尤其是对于需要高亮度、高可靠性的手持设备来说,这款LED灯将是一个理想的选择。

XZMYKVG170W参数

参数
包装方式 卷带包装

XZMYKVG170W厂商介绍

SunLED是一家领先的LED照明产品制造商,专注于研发、生产和销售高品质的LED照明解决方案。公司主营产品包括:

1. 室内照明:如LED灯泡、灯管、面板灯等,广泛应用于家庭、办公室、商场等场所。
2. 室外照明:如LED路灯、景观灯、工矿灯等,适用于道路、公园、建筑等户外环境。
3. 特种照明:如植物生长灯、医疗照明等,满足特定行业需求。

SunLED的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高效、节能的新产品。
2. 品质保证:严格遵循国际质量标准,确保产品性能稳定可靠。
3. 定制服务:根据客户需求,提供个性化的照明解决方案。
4. 环保节能:LED照明产品具有低能耗、长寿命等优点,有助于减少碳排放和能源消耗。

XZMYKVG170W数据手册

厂牌 PDF简要描述 下载
SUNLED SUNLED XZMYKVG170W XZMYKVG170W数据手册

XZMYKVG170W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.805 ¥ 6.8023
10+ $ 0.4482 ¥ 3.7873
100+ $ 0.2831 ¥ 2.3691
500+ $ 0.2249 ¥ 1.882
1000+ $ 0.207 ¥ 1.7326
库存: 47
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.8
