首页  >  产品百科  >  NPPN151BFCN-RC

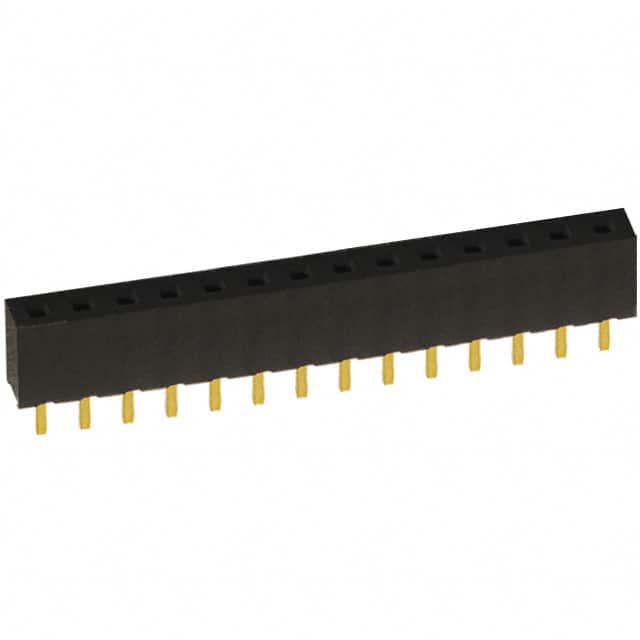

NPPN151BFCN-RC

产品描述: Header,Push-Pull 2mm 1 15pin 2A 金 黑色 通孔安装 30.5mm(长度)*2.4mm(高度)
供应商型号: S5751-15-ND
供应商: Digi-Key
标准整包数: 1
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 插座/母插口 NPPN151BFCN-RC

NPPN151BFCN-RC概述


    产品简介


    本产品是一款2mm间距的直列式母头连接器,主要用于电子设备的信号传输和电源分配。该连接器采用磷青铜作为接触材料,并通过镍镀层和金闪镀工艺来提高其耐腐蚀性和导电性能。这款连接器具有多种型号,可以满足不同应用场景的需求,广泛应用于通信设备、工业自动化、仪器仪表等领域。

    技术参数


    - 机械特性:
    - 接触点深度:1.52 mm ± 0.05 mm(曾为1.50 mm)
    - 接触中心间距(最大):
    - 03-20: 0.20 mm
    - 21-30: 0.30 mm
    - 31-40: 0.40 mm
    - 绝缘材料厚度:0.008 in [0.20 mm]
    - 接触材料厚度:0.014 in [0.35 mm]
    - 电气特性:
    - 电流额定值:2安培
    - 接触电阻:≤ 20 毫欧
    - 绝缘电阻:≥ 5000 兆欧
    - 耐电压:AC 500V
    - 环境特性:
    - 工作温度范围:-40°C 至 +105°C
    - 加工温度限制:仅适用于波峰焊接或手动焊接

    产品特点和优势


    1. 高可靠性:磷青铜材质和镀金工艺提高了连接器的抗腐蚀性和导电性能。
    2. 耐高温:工作温度范围宽广,适用于各种恶劣环境。
    3. 高绝缘性:绝缘电阻高达5000兆欧,保证信号传输的稳定性。
    4. 大电流处理能力:最大电流可达2安培,适合高功率应用场景。

    应用案例和使用建议


    应用案例
    这款连接器广泛应用于通信设备、工业自动化控制系统以及各类电子仪器仪表中。例如,在某些工业自动化控制系统的应用中,该连接器能够可靠地传递电流和信号,保证系统稳定运行。
    使用建议
    - 在焊接过程中,建议使用波峰焊接或手工焊接方式,避免高温对连接器造成损害。
    - 确保接触点清洁,以保持良好的电气连接。
    - 定期检查连接器的绝缘电阻和接触电阻,确保其始终处于正常工作状态。

    兼容性和支持


    该连接器可与Sullins的0.079 [2.00]接触中心公头连接器系列配套使用,具体型号为该连接器的配套产品。制造商提供技术支持,包括安装指南和故障排除帮助,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题:连接器在长时间使用后接触不良。
    - 解决方法:检查并清洁接触点,必要时更换新的连接器。
    2. 问题:焊接过程中连接器出现损坏。
    - 解决方法:严格按照工艺要求进行焊接操作,避免过高的焊接温度。
    3. 问题:连接器无法实现预期电流传输。
    - 解决方法:检查连接器的电流额定值是否匹配实际应用需求,确认连接良好且无损坏。

    总结和推荐


    该2mm间距直列式母头连接器凭借其优异的电气特性和高可靠性,在工业和通信领域表现出色。它能够在广泛的温度范围内稳定工作,同时具有较高的电流处理能力和可靠的绝缘性能。尽管成本较高,但考虑到其出色的性能和长寿命,推荐用于关键应用场合。总体来说,这是一款值得信赖的高性能连接器。

NPPN151BFCN-RC参数

参数
针脚数 15pin
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
排数 1
额定电流 2A
颜色 黑色
触头镀层厚度 - 配接 -
间距-配接 2mm
长*宽*高 30.5mm(长度)*2.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NPPN151BFCN-RC厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

NPPN151BFCN-RC数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 插座/母插口 SULLINS CONNECTOR SOLUTIONS NPPN151BFCN-RC NPPN151BFCN-RC数据手册

NPPN151BFCN-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2852 ¥ 10.8599
40+ $ 0.9568 ¥ 8.0072
520+ $ 0.7983 ¥ 6.6808
1000+ $ 0.7623 ¥ 6.3795
5000+ $ 0.6963 ¥ 5.827
库存: 979
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.85
直接购买
加入购物车
