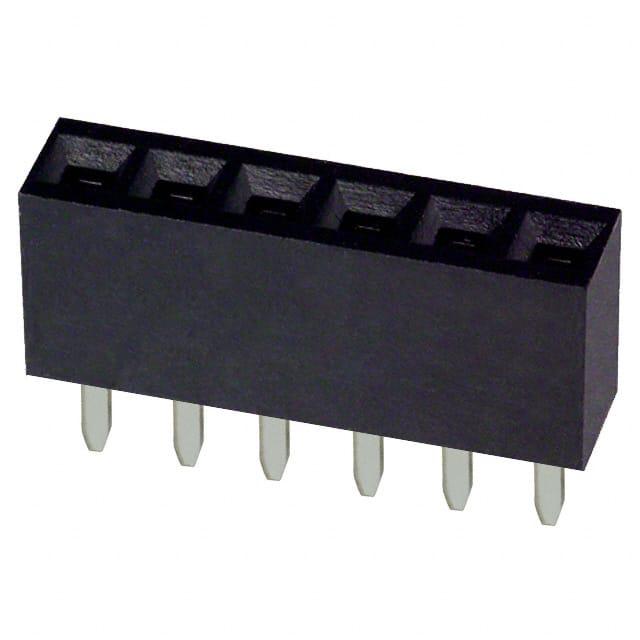

PPTC061LFBN-RC

产品描述: Header,Push-Pull 2.54mm 1 6pin 3A 锡 黑色 通孔安装 15.74mm*2.5mm*2.5mm
供应商型号: S7004-ND
供应商: Digi-Key
标准整包数: 1
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 插座/母插口 PPTC061LFBN-RC

PPTC061LFBN-RC概述

    Sullins Corporation: Female Headers Technical Manual

    产品简介


    Sullins Corporation 提供一系列高品质的 .100” [2.54 mm] 接触中心、带直角/水平安装方式及表面贴装技术(SMT)的女性插针式接头。这类产品广泛应用于计算机、通讯设备、自动化控制和工业控制系统等领域,以实现不同电子模块之间的可靠连接。

    技术参数


    - 电流等级:3 安培
    - 阻燃等级:UL 94V-0
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)、尼龙(Nylon)
    - 接触材料:磷青铜(Phosphor Bronze)

    产品特点和优势


    这些女性插针式接头具有以下几个显著特点和优势:
    - 高电流承载能力(3 安培),适合各种高负载应用。
    - UL 认证的阻燃等级,确保设备的安全性。
    - 多种安装方式(直角、水平和表面贴装),可灵活适用于不同场合。
    - 多种接触中心配置(1 到 40 个位置),满足多样化的设计需求。
    - 罗氏认证(RoHS Compliant),确保无害化。

    应用案例和使用建议


    这类接头常见的应用包括工业控制面板、电信设备、消费电子产品等。例如,在自动化设备中,它们可以用于连接传感器和主控板;在计算机中,可用于扩展槽间的连接。在实际使用过程中,建议根据具体的应用场景选择合适的接触中心数量和安装方式,确保良好的接触性能和可靠的机械稳定性。

    兼容性和支持


    Sullins Corporation 的女性插针式接头具备出色的兼容性,能够与市面上大多数标准接口相匹配。此外,制造商提供了详尽的技术支持和售后服务,包括但不限于产品选型指导、安装指南和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入深度不足导致接触不良 | 确保按照推荐尺寸插入到指定深度 |
    | 焊接时出现虚焊 | 采用适当温度和时间进行焊接,检查焊接面是否有氧化物 |
    | 插拔次数减少 | 检查接头内部是否存在异物或损坏 |

    总结和推荐


    Sullins Corporation 的 .100” [2.54 mm] 接触中心、女性插针式接头在多种应用场景下表现出色。其优秀的电流承载能力、高度的可靠性以及丰富的配置选项使其成为市场上的一款优质产品。强烈推荐该产品在高负载和严苛环境下使用,尤其是需要可靠且安全连接的场合。

PPTC061LFBN-RC参数

参数
类型 Header,Push-Pull
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
额定电流 3A
触头镀层厚度 - 配接 -
排数 1
针脚数 6pin
颜色 黑色
长*宽*高 15.74mm*2.5mm*2.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PPTC061LFBN-RC厂商介绍

Sullins Connector Solutions是一家全球领先的电子连接器和互连解决方案供应商,专注于为各种行业提供高质量的产品和服务。公司主营产品包括但不限于:

1. 高速互连产品:适用于数据传输和高速通信领域,如服务器、数据中心和高速网络设备。
2. 电源和信号互连产品:为电源管理和信号传输提供解决方案,广泛应用于工业自动化、医疗设备和汽车电子。
3. 定制互连解决方案:根据客户需求,提供定制化的连接器和互连系统,满足特定应用需求。

Sullins Connector Solutions的优势在于:

- 技术创新:持续投入研发,以确保产品在技术性能上保持领先。
- 质量控制:严格的质量管理体系,确保产品可靠性和耐用性。
- 客户服务:提供卓越的客户服务,包括技术支持和快速响应客户需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的及时性和便捷性。

Sullins Connector Solutions以其卓越的产品和解决方案,服务于全球客户,助力电子行业的发展。

PPTC061LFBN-RC数据手册

厂牌 PDF简要描述 下载
SULLINS CONNECTOR SOLUTIONS 矩形连接器 - 针座 - 插座/母插口 SULLINS CONNECTOR SOLUTIONS PPTC061LFBN-RC PPTC061LFBN-RC数据手册

PPTC061LFBN-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
