X-NUCLEO-OUT07A1

产品分类:
厂牌: STMICROELECTRONICS
产品描述:
供应商型号: 4370088
供应商: 海外现货
标准整包数: 1

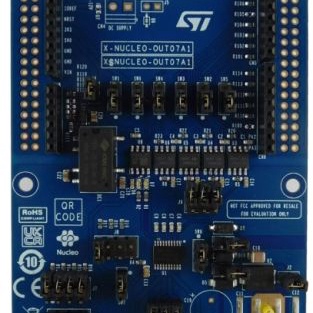

STMICROELECTRONICS  X-NUCLEO-OUT07A1

X-NUCLEO-OUT07A1概述


    产品简介

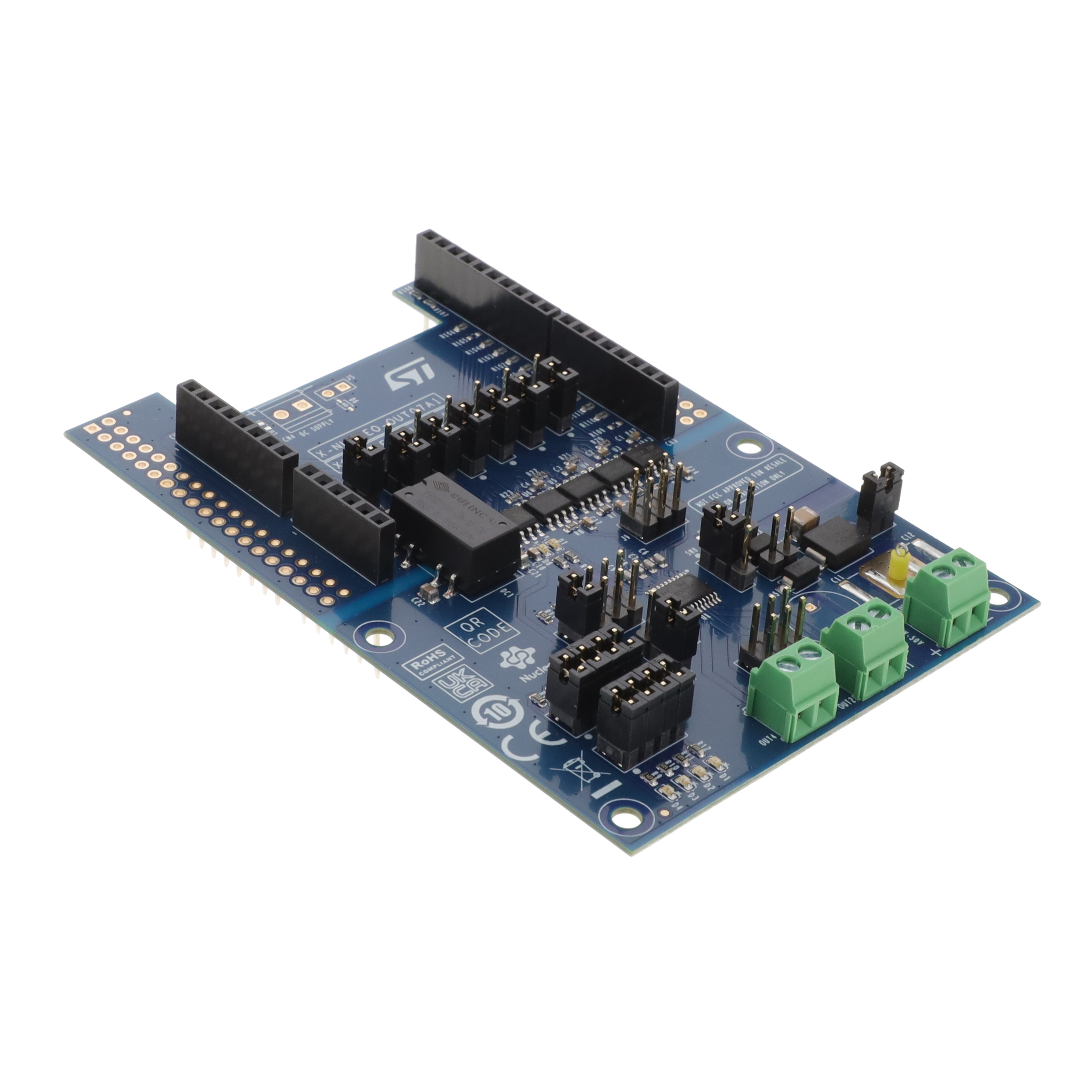

    X-NUCLEO-OUT07A1是一款工业级数字输出扩展板,专为STM32 Nucleo开发板设计,通过提供四路低侧智能功率开关(IPS4260LM)的强大驱动和诊断能力,实现高效可靠的工业控制。IPS4260LM是一种多通道低侧智能功率开关,具有过载保护、短路保护和热关断等功能。该扩展板适用于可编程逻辑控制器(PLC)等工业应用,提供灵活且高效的数字输出模块。

    技术参数


    | 参数 | 描述 |

    | 工作电压范围 | 8V至50V |
    | 高速响应时间 | trise, tfall < 1µs |
    | 单通道额定电流 | 350mA至2A(可并联扩展) |
    | 导通电阻 | RON(TYP) = 260mΩ |
    | 过载保护 | 具有过载、短路和热关断功能 |
    | 诊断功能 | 开路检测、过载警告、短路警告 |
    | 输入信号隔离 | 使用STISO620和STISO621数字隔离器 |
    | 封装形式 | HTSSOP20 |
    | 环境温度 | 工业级温度范围 |

    产品特点和优势


    1. 高性能驱动能力:IPS4260LM支持四路独立的低侧开关,能够同时驱动多个负载。
    2. 全面保护机制:集成过载、短路和热关断保护,确保系统的安全性和可靠性。
    3. 灵活配置:可通过跳线设置实现单通道或双通道模式,并支持多种电流限制水平(0.5A、1A、2A)。
    4. 快速衰减:内置反向二极管,用于快速衰减感性负载产生的反电动势。
    5. 易用性强:支持STM32 Nucleo开发板,兼容Arduino UNO R3接口,方便二次开发。

    应用案例和使用建议


    应用案例:
    - 工业控制:作为PLC的数字输出模块,用于控制电机、电磁阀等工业设备。
    - 自动化系统:适用于需要高精度和高可靠性的工业自动化场景。
    使用建议:
    - 电流匹配:根据负载需求选择合适的电流限制级别(0.5A、1A或2A),避免因过流导致设备损坏。
    - 接线注意事项:确保负载的地线正确连接到CN1[2]端子,防止接地不良引发故障。
    - 并联扩展:利用J9和J10跳线实现多通道并联,提高输出能力。

    兼容性和支持


    - 兼容性:X-NUCLEO-OUT07A1支持与STM32 Nucleo系列开发板(如NUCLEO-F401RE和NUCLEO-G431RB)无缝连接,并兼容Arduino UNO R3接口。
    - 技术支持:STMicroelectronics提供详尽的技术文档和在线支持,帮助用户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出通道无法正常工作 | 检查跳线设置是否正确,确保供电无误 |
    | 诊断信号异常 | 确认外部负载连接是否符合要求 |
    | 设备过热 | 检查散热措施是否到位,必要时降低电流限制 |

    总结和推荐


    X-NUCLEO-OUT07A1凭借其强大的功能、灵活的配置和可靠的安全保护机制,在工业控制领域表现出色。它不仅能够满足复杂的工业应用场景,还具备良好的兼容性和易用性。对于需要高效、安全和灵活的数字输出解决方案的工程师和开发者而言,这款产品是一个值得信赖的选择。强烈推荐在工业自动化项目中使用X-NUCLEO-OUT07A1!

X-NUCLEO-OUT07A1参数

参数
包装方式 散装

X-NUCLEO-OUT07A1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。
