VL53L4CXV0DH/1

产品分类: 光电传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 接近传感器 IC, 6m感应距离
供应商型号: UA-VL53L4CXV0DH/1
供应商: 海外现货
标准整包数: 4500

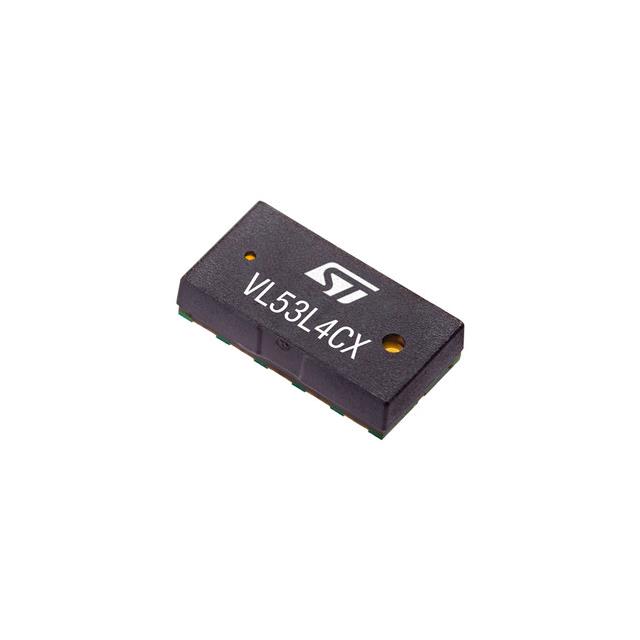

STMICROELECTRONICS 光电传感器 VL53L4CXV0DH/1

VL53L4CXV0DH/1概述


    产品简介

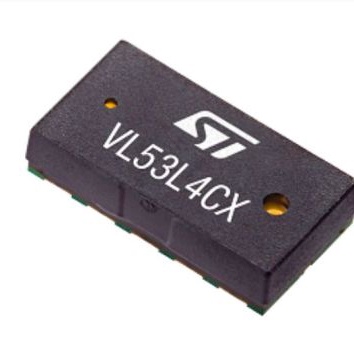

    VL53L4CX Time-of-Flight传感器
    VL53L4CX是一款由STMicroelectronics生产的高性能ToF(飞行时间)传感器。它主要应用于距离测量,具备高速准确的测距能力。此款传感器广泛适用于机器人、智能家居、物联网设备等领域,如障碍物检测、照明控制和室内无人机导航等。

    技术参数


    - 测距范围: 0 mm 至 6 米
    - 短距离线性度: 最低可至10 mm
    - 视野(FOV): 18°
    - 工作电压: 2.6 至 3.5 V
    - 工作温度: -30°C 至 85°C
    - 红外发射器: 940 nm
    - 接口: I²C (最高可达1 MHz)
    - 尺寸: 4.4 x 2.4 x 1 mm
    - 封装: Optical LGA12

    产品特点和优势


    1. 高速精确测距: 基于直方图技术,能够实现快速且准确的距离测量。
    2. 远距离性能提升: 长距离测距性能显著提高,特别是在不同目标和光照条件下。
    3. 多目标检测能力: 能够同时检测多个物体,提高系统对复杂环境的适应能力。
    4. 电磁干扰免疫: 在80厘米以上的范围内对电磁干扰具有免疫力。
    5. 引脚兼容性: 与VL53L0X, VL53L1X, VL53L1CB, VL53L3CX和VL53L4CD引脚兼容,便于系统集成。
    6. 易集成设计: 包括可重熔组件、实时串扰校正、单电源供电等特性,方便用户快速开发和集成。

    应用案例和使用建议


    - 工业自动化: 用于物流管理和工业设备中的安全区域界定。
    - 智能家居: 可用于智能照明系统中的用户存在检测。
    - 无人机应用: 用于室内无人机的降落辅助和碰撞避免。

    使用建议:
    - 将XSHUT针脚正确连接,以确保最佳功耗管理。
    - 使用推荐的拉高电阻值来避免不必要的电流泄漏。
    - 由于是隐形红外光发射,使用时无需担心对人眼的安全问题。

    兼容性和支持


    - 兼容性: 引脚兼容VL53L0X, VL53L1X, VL53L1CB, VL53L3CX和VL53L4CD,便于系统升级和替换。
    - 软件支持: 提供完整的软件驱动程序,适用于Linux系统,便于快速开发。

    常见问题与解决方案


    1. 无法读取数据
    - 检查I²C连接是否正常。
    - 确认XSHUT针脚被正确控制,避免电流泄漏。
    2. 性能不稳定
    - 检查外部电容的连接位置是否接近AVDDVCSEL和AVSSVCSEL模块针脚。
    - 确保内部和外部电源的稳定性。

    总结和推荐


    VL53L4CX凭借其出色的测距性能、良好的多目标检测能力和优秀的兼容性,在众多应用领域表现出色。特别适合需要精确距离测量的场合,如智能家居、工业自动化和无人机应用。总体来看,这款传感器不仅功能强大,而且易于集成,值得推荐给希望提升系统精度的开发者和工程师。

VL53L4CXV0DH/1参数

参数
输出类型 I²C
颜色感应 -
响应时间 -
最大工作供电电压 3.5V
最小工作供电电压 2.6V
波长 -
感应距离 0mm~236.22\" (0 ~ 6m)
感应方式 -
光源 -
长*宽*高 4.4mm*2.4mm*1mm
通用封装 LGA
安装方式 黏合安装
包装方式 卷带包装
