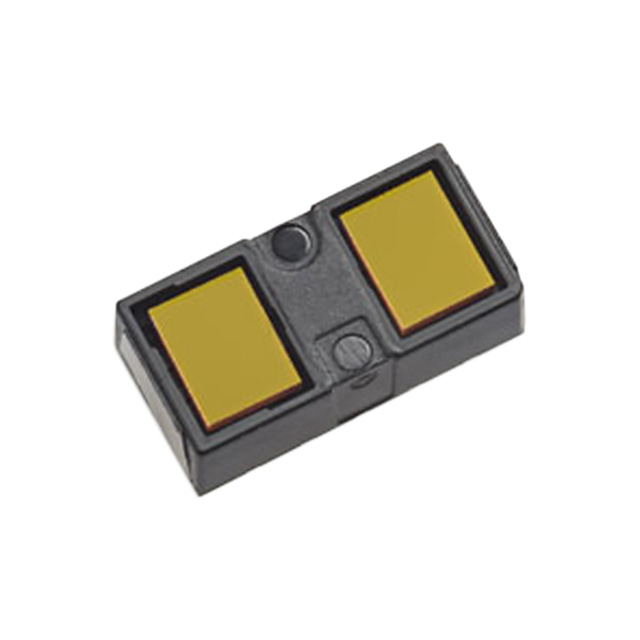

VL53L1CXV0FY/1

产品分类: 光电传感器
厂牌: STMICROELECTRONICS
产品描述: 意法半导体 接近传感器 IC
供应商型号: 31M-VL53L1CXV0FY/1
供应商: 云汉优选
标准整包数: 1

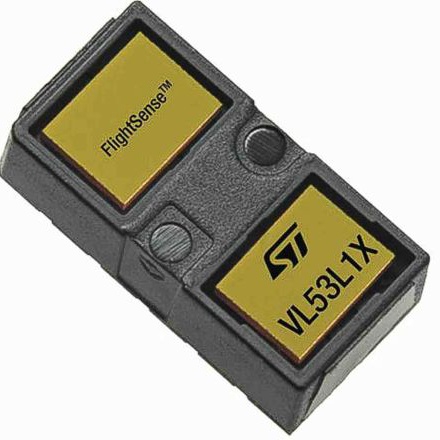

STMICROELECTRONICS 光电传感器 VL53L1CXV0FY/1

VL53L1CXV0FY/1概述


    产品简介


    产品名称:VL53L1X
    产品类型: 全新一代长距离飞行时间(Time-of-Flight, ToF)传感器,基于ST的FlightSense™ 技术。
    主要功能:
    - 完全集成式迷你模块:体积小巧,尺寸为4.9×2.5×1.56 mm。
    - 红外发射器:940 nm不可见激光(1类)。
    - 单光子雪崩光电二极管(SPAD)接收阵列,带有集成镜头。
    - 低功耗微控制器,运行先进的数字固件。
    - 可编程的区域感兴趣(ROI)大小,允许传感器视野(FoV)调整。
    应用领域:
    - 用户检测(自主低功耗模式),适用于笔记本电脑、IoT设备的开关和锁解锁。
    - 服务机器人和吸尘器(用于长距离快速障碍物检测)。
    - 无人机(用于着陆辅助、悬停和天花板检测)。
    - 智能货架和自动售货机(商品库存监控)。
    - 卫生设备(目标反射率不敏感的稳定用户检测)。
    - 智能建筑和智能照明(人体检测,手势控制)。
    - 1D手势识别。
    - 激光辅助自动对焦,增强相机对焦系统速度和鲁棒性,尤其是在低光照和低对比度环境下。

    技术参数


    技术规格:
    - 尺寸:4.9×2.5×1.56 mm
    - 发射器:940 nm不可见激光(1类)
    - 接收阵列:SPAD(单光子雪崩光电二极管),集成镜头
    - 电压范围:2.6 V至3.5 V
    - 工作温度:-20°C 至 85°C
    - I²C接口:最高可达400 kHz
    - 工作频率:最长距离测量可达400 cm,最高测距频率为50 Hz

    产品特点和优势


    独特功能:
    - 体积小且易于集成:可作为单一回流组件使用,可以隐藏在多种遮盖材料后面。
    - 编程灵活:可以编程设置ROI大小和位置,实现多区域操作控制。
    - 高性能:具备出色的近距离和远距离测距能力,在各种环境光照条件下表现出色。
    - 快速启动:可通过GPIO控制,实现低功耗的硬件待机模式。
    - 多场景适用:广泛应用于消费电子、工业自动化等多个领域。

    应用案例和使用建议


    应用案例:
    - 智能家居:用户进入房间时触发动作感应,控制灯光、空调等设备。
    - 无人机:通过辅助着陆系统提高安全性和准确性。
    使用建议:
    - 在使用过程中,需确保传感器安装位置远离强光源,以避免干扰。
    - 配置适当的定时预算,以平衡测量距离和功耗。
    - 对于复杂的室内环境,可以通过配置多区域操作来提高测量精度。

    兼容性和支持


    兼容性:
    - 该产品与现有的VL53L0X型号引脚兼容,便于产品升级。
    支持和维护:
    - 提供详尽的技术手册、API用户手册及参考设计代码,帮助客户快速上手。
    - 厂商提供详尽的技术支持和校准服务,保证产品质量。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题1:测距结果不稳定。
    - 解决方案:检查供电电压是否稳定,确认目标反射率在合适范围内。
    - 问题2:设备启动后无法正常工作。
    - 解决方案:检查XSHUT引脚是否正确连接并配置,确认供电是否已启动。
    - 问题3:设备在户外使用时测距精度下降。
    - 解决方案:使用遮挡物保护传感器,防止直射阳光或其他强光源干扰。

    总结和推荐


    综合评估:
    - 主要优点:集成度高,体积小巧,测距精准,应用范围广。
    - 推荐结论:推荐在各种智能设备和工业应用中使用,尤其适用于需要准确测距的场合。
    综上所述,VL53L1X传感器是一款非常实用的多功能测距产品,适用于多种复杂应用场景,具有出色的性能和广泛的兼容性,是智能设备开发的理想选择。

VL53L1CXV0FY/1参数

参数
最大工作供电电压 3.5V
光源 -
最小工作供电电压 2.6V
感应距离 400cm
感应方式 Optical
颜色感应 -
输出类型 I²C
波长 -
响应时间 -
长*宽*高 4.9mm*2.5mm*1.56mm
通用封装 LGA-12
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

VL53L1CXV0FY/1厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

VL53L1CXV0FY/1数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 光电传感器 STMICROELECTRONICS VL53L1CXV0FY/1 VL53L1CXV0FY/1数据手册

VL53L1CXV0FY/1封装设计

查看详情并下载
Symbol
Footprint
3D Model
