ZPSD301B-70J

产品分类: 其他接口芯片
厂牌: STMICROELECTRONICS
产品描述:
供应商型号: HAL-ZPSD301B-70J
供应商: 海外现货
标准整包数: 1

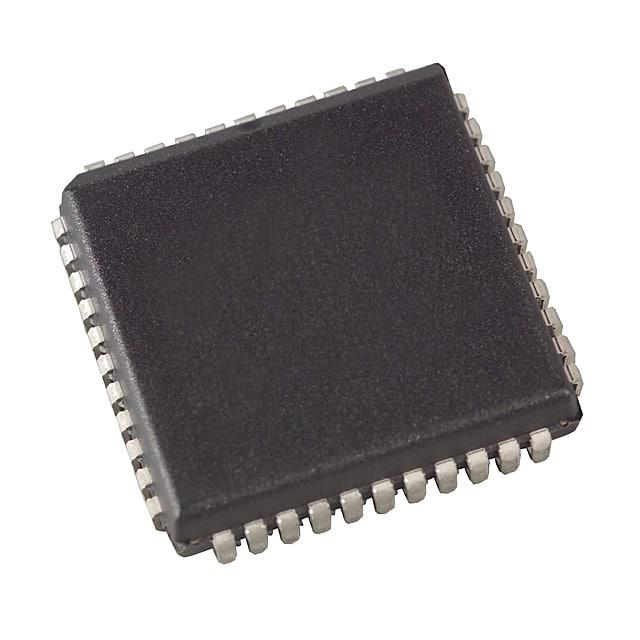

STMICROELECTRONICS 其他接口芯片 ZPSD301B-70J

ZPSD301B-70J概述

    PSD3XX 系列低功耗微控制器外围设备

    1. 产品简介


    PSD3XX 系列是一种低成本的可编程微控制器外围设备(Field-Programmable Microcontroller Peripherals),集成高效率且用户可配置的存储器块,如紫外线擦除只读存储器(EPROM)、可编程逻辑阵列和可选的静态随机存取存储器(SRAM)于一体。这些组件消除了对外部“粘合逻辑”的需求,简化了微控制器接口设计。PSD3XX 系列适用于广泛的应用领域,包括嵌入式控制系统和各类电子系统。

    2. 技术参数


    - 电压范围:5V±10%(PSD3xx, ZPSD3xx, PSD3xxR);2.7至5.5V(ZPSD3xxV, ZPSD3xxRV)
    - 存储器容量:高达1 Mbit的EPROM;最高可达16 Kbit的SRAM
    - I/O端口:多达19个可独立配置的I/O引脚
    - 时序参数:访问时间为70纳秒,包含地址解码时间
    - 电源管理:最低1μA的待机电流,Turbo位用于降低AC和DC功耗
    - 封装:多种封装形式,包括44针PLDCC、CLDCC、TQFP和PQFP

    3. 产品特点和优势


    - 集成化:单芯片集成,减少了外部电路的需求,提升了系统的可靠性。
    - 灵活性:可配置的逻辑阵列和I/O端口提供了极大的设计灵活性。
    - 低功耗:多种电源管理和Turbo位功能降低了功耗,特别适合低功耗应用。
    - 易于使用:通过PSDsoft软件开发套件可以轻松进行配置和设计。

    4. 应用案例和使用建议


    - 应用案例:该系列芯片被广泛应用于工业自动化、家电控制、仪器仪表等领域。例如,在工业控制系统中,PSD3XX可以通过其高集成度和灵活的配置,实现微控制器与外部资源的有效对接。
    - 使用建议:在使用时,应根据具体应用需求选择合适的型号(如不同的EPROM和SRAM容量)。同时,合理配置I/O端口和逻辑阵列,以达到最佳的系统性能。

    5. 兼容性和支持


    - 兼容性:PSD3XX 系列芯片与多种微控制器和系统架构兼容,如8031型架构。
    - 支持:厂商提供详细的软件开发工具(如PSDsoft)和丰富的技术支持文档,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的电源电压?
    - 解决方案:参考数据手册中的推荐操作条件,确保所使用的电源电压符合要求。
    - 问题2:在配置I/O端口时遇到困难。
    - 解决方案:利用PSDsoft软件开发工具进行配置,遵循手册中的指导步骤。

    7. 总结和推荐


    综上所述,PSD3XX 系列芯片凭借其高集成度、低功耗和强大的配置能力,成为微控制器应用中的理想选择。它不仅适用于广泛的工业和消费电子应用,而且在设计灵活性和系统性能方面表现出色。强烈推荐给需要高效、可靠的微控制器外围设备的工程师和设计师。

ZPSD301B-70J参数

参数
通用封装 PLCC-44
安装方式 贴片安装
应用等级 电信级
零件状态 停产
包装方式 管装

ZPSD301B-70J厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

ZPSD301B-70J数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS 其他接口芯片 STMICROELECTRONICS ZPSD301B-70J ZPSD301B-70J数据手册

ZPSD301B-70J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.621 ¥ 89.747
库存: 3
起订量: 45 增量: 0
交货地:
最小起订量为:1
合计: ¥ 89.74
