400XLV-48V

产品分类: 其他工具
厂牌: SPRINT ELECTRIC
产品描述: Sprint Electric直流减速电机, 48 V 直流, 额定电压48 V, 额定电流4 A
供应商型号: 8918984
供应商: 海外现货
标准整包数: 1
SPRINT ELECTRIC 其他工具 400XLV-48V

400XLV-48V概述

    XLV系列直流伺服控制器技术手册

    产品简介

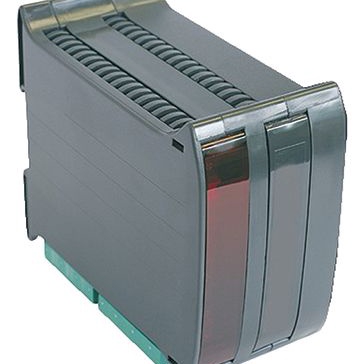

    XLV系列直流伺服控制器专为使用额定电流范围为4至12安培的永磁式有刷直流伺服电机而设计。这些控制器提供紧凑且易于使用的DIN导轨安装包,适用于各种需要高精度控制的应用场合。该系列产品主要包括400XLV(4安培)、800XLV(8安培)和1200XLV(12安培)三种型号。

    技术参数


    | 参数 | 值 |

    | 电流范围 | 4 - 12 安培 |
    | 过载能力 | 200% 一秒内 |
    | 电压范围 | 24 - 48 VDC |
    | 温度范围 | 0 至 40°C |
    | 尺寸 | 60 x 105 x 120 mm (400XLV) / 69 x 105 x 120 mm (800/1200XLV) |

    产品特点和优势


    1. 灵活控制模式:XLV系列控制器可配置为电流(转矩)或速度控制模式。
    2. 高性能反馈机制:推荐使用安装在轴上的直流测速发电机进行高速反馈,以实现动态响应。对于较不苛刻的应用场景,采用电枢电压反馈(AVF)也能满足需求。
    3. 宽泛参考信号兼容性:支持正负双极性(10V)或单极性(0至10V)参考信号输入。
    4. 方向控制:可双向控制电机速度,即正向和反向操作。
    5. 保护机制:配备可调电流限制和快速电流控制回路,有效防止控制器和电机因持续过载而导致损坏。

    应用案例和使用建议


    XLV系列控制器广泛应用于自动化生产线、机器人技术和工业机械设备等领域。以下是几个实际应用案例及相应使用建议:
    1. 自动化生产线:由于具备灵活的速度和扭矩控制,特别适合装配线上的精确位置控制。
    2. 机器人技术:通过内置的高速反馈系统和可调电流限制,确保高动态性能的机器人应用稳定可靠。
    3. 工业机械设备:例如卷绕机或包装机,XLV系列控制器可以提供高效、可靠的电机控制。
    使用建议:
    - 确保正确接线并遵循手册中的电气特性要求。
    - 根据具体应用选择合适的控制模式(电流或速度)。
    - 对于要求较高动态性能的应用,考虑使用外部测速发电机提高控制精度。

    兼容性和支持


    XLV系列控制器设计为与其他标准电子元器件和设备兼容。厂商Sprint Electric Limited提供了全面的技术支持服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题: 无法正常启动控制器
    - 解决方案: 检查所有连接端子是否已正确连接,确认电源电压是否在指定范围内。
    2. 问题: 电机转速异常
    - 解决方案: 检查速度反馈信号是否正常,调整速度比例增益(Spd P)和积分时间常数(Spd I)设置。

    总结和推荐


    XLV系列直流伺服控制器以其广泛的适用性、高度的灵活性和可靠性,在众多工业应用场景中表现出色。无论是生产线上的精确控制还是机器人技术中的动态响应,都能充分发挥其优势。综上所述,强烈推荐在需要高性能直流伺服控制的场合使用此系列产品。

400XLV-48V参数

参数
长*宽*高 60mm*105mm*120mm
安装方式 DIN导轨安装

400XLV-48V数据手册

厂牌 PDF简要描述 下载
SPRINT ELECTRIC 其他工具 SPRINT ELECTRIC 400XLV-48V 400XLV-48V数据手册

400XLV-48V封装设计

查看详情并下载
Symbol
Footprint
3D Model
