UTG16AC

厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器外壳
供应商型号: 105583
供应商: 海外现货
标准整包数: 1

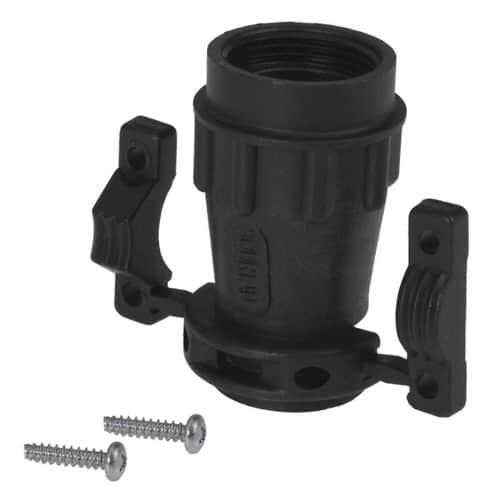

SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 UTG16AC

UTG16AC概述

    # 电子元器件技术手册:UTG系列连接器详解

    产品简介


    UTG系列连接器是一款高性能塑料圆形连接器,外壳嵌有金属锁紧结构,专为需要经济、轻量化及坚固耐用的应用设计。此系列产品通过UL94-V0阻燃等级认证,采用快速可靠的“咔哒”式锁定设计,确保安全稳定连接。UTG系列可与UTO、UTP和UTS系列互换插配,广泛应用于工业自动化、电力传输、通讯设备等领域。
    主要功能
    - 高速信号传输与功率传输兼容性。
    - 塑料与金属结合设计,提供轻量级坚固外壳。
    - 支持多种接触点配置,包括混合电源和信号版本。
    应用领域
    - 工业控制与自动化系统。
    - 航空航天与国防领域。
    - 能源管理与发电设备。
    - 数据通信与车载网络系统。

    技术参数


    以下是UTG系列连接器的技术规格和性能参数:
    | 参数 | 规格范围 |

    | 壳体尺寸 | 10号至24号 |
    | 接触点直径 | #16(1.6mm)、#20(1.0mm)、#12(2.4mm)、#8(3.6mm) |
    | 电压等级 | 最高660V |
    | 电流等级 | 最大10A(#16)、6.5A(#8) |
    | 接触电阻 | <6mΩ(#20、#16,机加工);<3mΩ(#16,机加工) |
    | 锁定方式 | 听觉确认“咔哒”声锁紧 |
    | 环境适应性 | -40°C至+85°C工作温度 |
    | 材质 | 外壳:金属+塑料;接触点:铜合金 |

    产品特点和优势


    1. 经济高效:轻量化设计显著降低重量,同时保证高强度性能。
    2. 可靠锁紧:独特的“咔哒”锁定设计实现快速、安全的插拔操作。
    3. 高兼容性:支持UTG系列间的互换插配,提升系统的灵活性。
    4. 多样化选择:提供多种接触点配置,满足多样化的电气需求。
    5. 安全性强:UL94-V0认证确保卓越的防火性能。

    应用案例和使用建议


    应用案例
    1. 在风电场监控系统中,UTG系列连接器用于传输实时监测数据,确保数据传输的可靠性。
    2. 在地铁列车通信系统中,该系列连接器支持高速信号传输与电源供给。
    3. 在海上石油钻井平台的控制系统中,其IP65防水等级使其适用于恶劣环境。
    使用建议
    - 在严苛环境下使用时,建议选用带IP65防水等级的型号(如UTG0103PH)。
    - 定期检查锁紧机构的磨损情况,确保接头的安全性。
    - 根据具体应用选择合适的接触点数量和线径,以匹配实际的电流和电压需求。

    兼容性和支持


    UTG系列连接器具有广泛的兼容性,能够与UTO、UTP和UTS系列互换插配。此外,SOURIAU公司为用户提供全方位的技术支持和服务,包括产品选型指导、安装培训以及长期售后服务保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查接触点是否有氧化或污垢,清洁后重新尝试。 |
    | 锁定不牢固 | 确保锁定机构完全闭合,必要时更换新的锁紧装置。 |
    | 连接不稳定 | 核对接触点规格是否匹配,必要时更换对应型号的连接器。 |

    总结和推荐


    UTG系列连接器以其经济高效、可靠稳定的特点,在工业自动化和高要求领域中表现优异。其灵活的配置、高兼容性和IP65防护等级使其成为多种应用场景的理想选择。综合评估来看,该产品特别适合对重量、强度和性能有较高要求的项目。
    推荐指数:★★★★★
    我们强烈推荐UTG系列连接器作为高端连接解决方案,尤其是对于需要在极端环境中保持持续稳定连接的应用场景。

UTG16AC参数

参数
螺丝尺寸 15/16-20 UNEF
电缆开口 5mm~17mm
类型 后壳,圆形连接器-后壳和电缆夹,缆线夹
颜色 黑色
镀层 -
材料 树脂
电缆出口 180°
长*宽*高 46mm(长度)
安装方式 夹子安装,导线安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 袋装

UTG16AC厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG16AC数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 SOURIAU-SUNBANK UTG16AC UTG16AC数据手册

UTG16AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 43.7875
10+ ¥ 39.2336
50+ ¥ 38.533
100+ ¥ 38.533
200+ ¥ 37.8324
500+ ¥ 37.8324
1000+ ¥ 37.8324
2500+ ¥ 37.8324
库存: 306
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 43.78
