首页  >  产品百科  >  UTG10PG

UTG10PG

厂牌: SOURIAU-SUNBANK
产品描述: Souriau 圆形连接器外壳
供应商型号: 105588
供应商: 海外现货
标准整包数: 1

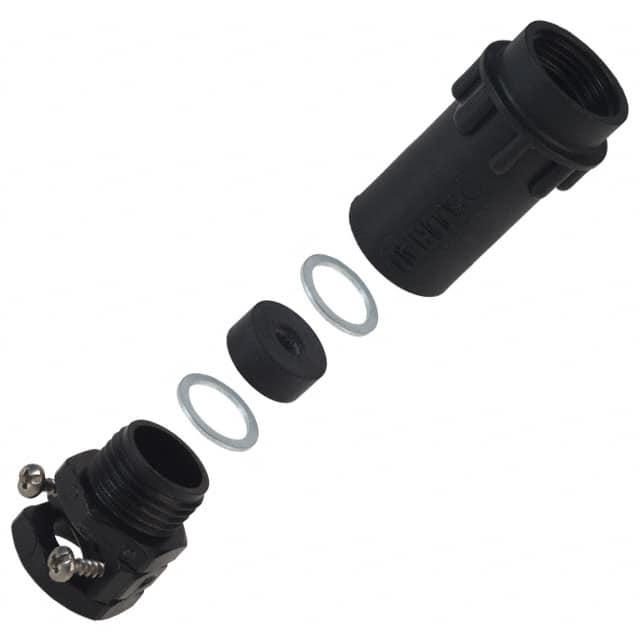

SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 UTG10PG

UTG10PG概述

    UTG系列连接器技术手册



    1. 产品简介




    UTG系列连接器是一种塑料圆型连接器,带有金属锁定机构。该系列连接器因其经济实惠、轻量且坚固的金属耦合设计而受到青睐。UTG连接器可广泛应用于各种工业场景,如汽车制造、航空航天、电信设备以及医疗设备等。


    2. 技术参数




    - 壳体尺寸:提供多种不同尺寸的选择(例如:10、12、14、16、18、20、22、24)。
    - 触点数:从4个到48个不等,具体取决于型号。
    - 电气特性:
    - 功率等级:最高可达660V。
    - 触点电阻:接触电阻小于6mΩ(#20, Ø1mm),触点电阻小于3mΩ(#16, Ø1.6mm)。
    - 锁定机制:具有可靠的“咔哒”声锁定,确保快速安全的连接。
    - 阻燃等级:UL94-V0认证,符合防火标准。
    - 互换性:UTG系列可与UTO、UTP和UTS系列互换。


    3. 产品特点和优势




    - 轻量坚固:采用塑料外壳和金属锁扣,既减轻了重量又增加了连接器的耐用性。
    - 可靠性高:锁定机制可靠,确保连接稳定,减少故障发生。
    - 广泛的电气能力:支持高达660V的工作电压,适用于不同电力和信号传输需求。
    - 多触点选择:从4个到48个触点的多样化配置,满足不同的连接需求。
    - 互换性和兼容性:UTG系列与其它系列具有良好的互换性,便于系统的集成和扩展。


    4. 应用案例和使用建议




    应用案例:
    - 工业自动化:用于机器人系统和自动装配线中的传感器和执行器之间的连接。
    - 汽车制造业:应用于车身控制系统中的连接器,确保信号传输的可靠性和稳定性。
    - 电信设备:用于服务器机房中的数据传输和电源连接。

    使用建议:
    - 在安装过程中要确保正确的触点数量和壳体尺寸以避免错误连接。
    - 在高湿度或腐蚀性环境中使用时,建议选择带有IP65防水等级的版本。
    - 定期检查和维护连接器,确保锁定机制的可靠性。


    5. 兼容性和支持




    - 兼容性:UTG系列与UTO、UTP和UTS系列可以互换,提高了系统的灵活性和扩展性。
    - 技术支持:厂商提供了丰富的配件,如电缆夹、电缆密封圈等,以满足不同应用需求。对于特殊需求,也可以定制不同的电镀和材料。


    6. 常见问题与解决方案




    - 问题1:连接不稳定,出现松动。
    - 解决方案:检查锁定机构是否正确安装,确保触点已完全插入并且锁定到位。
    - 问题2:触点电阻偏高。
    - 解决方案:确保触点干净无氧化,必要时更换新的触点。


    7. 总结和推荐




    总结:
    UTG系列连接器以其经济实惠、坚固耐用、电气能力强等优点,广泛应用于各种工业领域。其互换性和广泛的电气能力使其成为系统集成的理想选择。

    推荐:
    鉴于UTG系列的上述优点,我们强烈推荐在需要高可靠性和多样性的应用场景中使用这款连接器。无论是工业自动化还是电信设备,UTG系列都能提供出色的性能和稳定性。

UTG10PG参数

参数
螺丝尺寸 PG9
电缆开口 5mm~13.5mm
类型 后壳,圆形连接器-后壳和电缆夹,缆线夹
颜色 黑色
镀层 -
材料 树脂
电缆出口 180°
长*宽*高 54mm(长度)
安装方式 夹子安装,导线安装,螺纹安装
零件状态 在售
包装方式 袋装

UTG10PG厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTG10PG数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 SOURIAU-SUNBANK UTG10PG UTG10PG数据手册

UTG10PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 132.9725
库存: 362
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.97
