UT024AC

厂牌: SOURIAU-SUNBANK
产品描述: 后壳,圆形连接器-后壳和电缆夹,缆线夹 1 7/16-18 UNEF 金属 银色 20.6mm 180° 导线安装 31mm(长度)
供应商型号: 1007276
供应商: 海外现货
标准整包数: 1

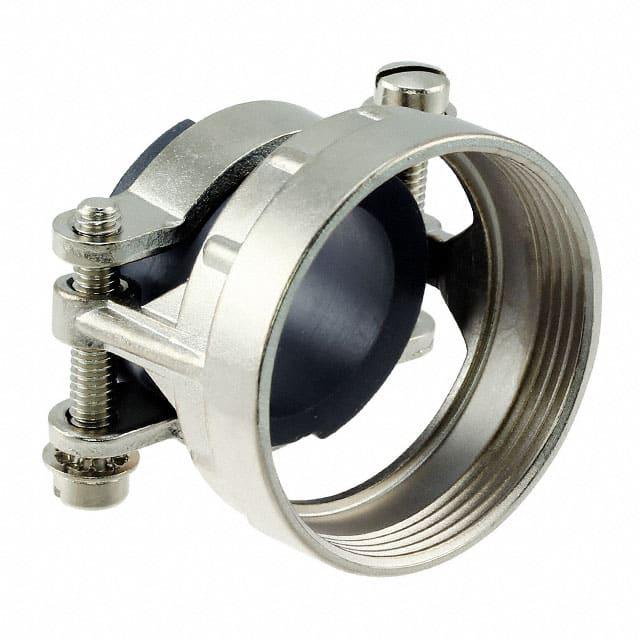

SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 UT024AC

UT024AC概述

    电子元器件产品技术手册

    产品简介


    本文档涉及的是由Souriau公司生产的UTO系列电缆夹钳连接器。该系列产品广泛应用于航空航天、军事、工业自动化和通信等领域,适用于各种需要高可靠性和稳定性的连接需求。

    技术参数


    以下是该系列产品的技术规格和性能参数:
    - 操作温度范围:-40°C 至 105°C
    - 腐蚀盐雾测试:48小时
    - 重量(克):各型号的具体重量见下表
    - 尺寸规格:
    - A(最大):21.60 mm(UTO10AC)
    - B(最大):28.90 mm(UTO10AC)
    - C(最大):28.90 mm(UTO10AC)
    - D(最大):8.25 mm(UTO10AC)
    - E(最大):5.00 mm(UTO10AC)
    - F(最大):16.70 mm(UTO10AC)
    各型号的详细参数如下表所示:
    | 型号 | A (Max) (mm) | B (Max) (mm) | C (Max) (mm) | D (Max) (mm) | E (Max) (mm) | F (Max) (mm) | 重量 (g) |

    | UTO10AC | 16.30 | 21.60 | 28.90 | 8.25 | 5.00 | 16.70 | 12.30 |
    | UTO12AC | 19.50 | 25.00 | 28.90 | 9.00 | 8.20 | 16.70 | 12.30 |
    | UTO14AC | 22.70 | 27.40 | 28.90 | 12.50 | 10.00 | 20.80 | 12.30 |
    | UTO16AC | 25.90 | 29.40 | 32.00 | 12.00 | 13.00 | 20.80 | 12.30 |
    | UTO18AC | 29.30 | 35.20 | 31.50 | 16.50 | 16.10 | 24.20 | 13.60 |
    | UTO20AC | 32.60 | 35.20 | 28.50 | 16.00 | 16.10 | 24.20 | 13.60 |
    | UTO22AC | 35.80 | 41.10 | 28.50 | 20.00 | 19.30 | 29.20 | 13.60 |
    | UTO24AC | 38.90 | 42.40 | 28.50 | 21.00 | 20.60 | 29.20 | 13.60 |

    产品特点和优势


    该系列连接器具有以下特点和优势:
    - 可靠性高:适用于极端环境下的应用,如航空航天领域。
    - 稳定性好:能在较宽的操作温度范围内正常工作。
    - 易于安装:采用直插式设计,方便快速安装。
    - 耐用性强:采用铝合金材料,表面镀镍,具有良好的抗腐蚀性能。

    应用案例和使用建议


    该系列产品在实际应用中的典型场景包括:
    - 航空电子系统:用于飞机内部的各种连接。
    - 工业自动化:应用于工厂自动化控制系统。
    - 军事装备:用于各类军用车辆及武器系统的通信接口。
    使用建议:
    - 在安装过程中确保没有过大的应力施加到连接器上。
    - 使用过程中应避免长时间暴露于高温和高湿度环境中。

    兼容性和支持


    该系列产品与其他同类电子元器件高度兼容,且提供完善的售后服务和技术支持。如果您有任何疑问或需要技术支持,请联系Souriau官方客服。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:连接器接触不良
    - 解决方法:检查连接器插针是否正确插入并紧固到位。
    - 问题:安装时出现损坏
    - 解决方法:安装前仔细阅读安装指南,严格按照步骤操作。

    总结和推荐


    综上所述,UTO系列电缆夹钳连接器是一款高性能、高可靠性的电子元器件产品。它在众多领域都有着广泛的应用,特别是在需要高稳定性和耐久性的场合。我们强烈推荐使用该系列产品,特别是在对产品质量和稳定性要求较高的场合。

UT024AC参数

参数
螺丝尺寸 1 7/16-18 UNEF
电缆开口 20.6mm
类型 后壳,圆形连接器-后壳和电缆夹,缆线夹
颜色 银色
镀层 -
材料 金属
电缆出口 180°
长*宽*高 31mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

UT024AC厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT024AC数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 SOURIAU-SUNBANK UT024AC UT024AC数据手册

UT024AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
