8MQ2M9910BC

产品分类:
厂牌: SOURIAU-SUNBANK
产品描述:
供应商型号: 3874487
供应商: 海外现货
标准整包数: 1

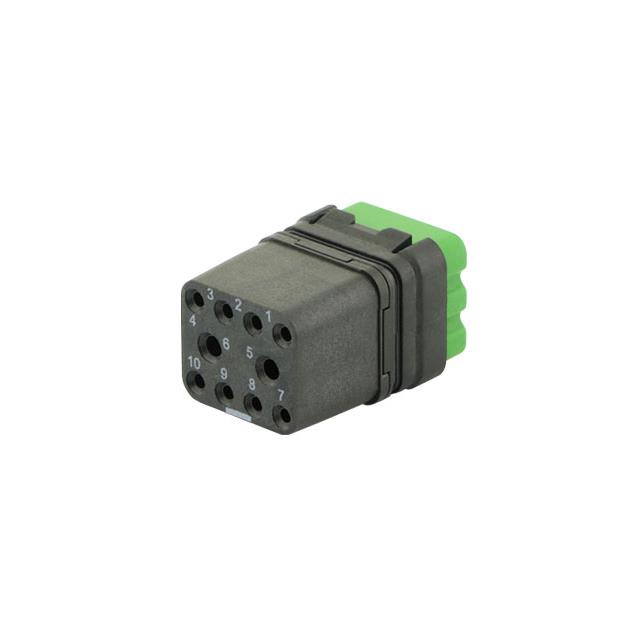

SOURIAU-SUNBANK  8MQ2M9910BC

8MQ2M9910BC概述

    电子元器件产品技术手册:基本系列8MQ模块

    产品简介


    本手册描述的是Souriau公司生产的基本系列8MQ模块。该模块属于连接器类型,主要用于航空、军事和高端工业领域。其核心功能在于提供高效稳定的信号传输和电源供应。它适用于飞机内部线路连接、地面站通信设备以及各种高可靠性要求的场合。

    技术参数


    - 电压等级:
    - #22引脚:1300 V r.m.s.
    - #20, #16, #12, #8(Q)引脚:1500 V r.m.s.
    - 绝缘电阻:5000 MΩ
    - 温度范围:-55°C 至 +175°C
    - 接触压力:
    - #22:44 N
    - #20:67 N
    - #16, #12, #8, #8Q:110 N
    - 密封:可选配密封套或堵头以确保所有未用腔体的安全性
    - 重量(克):
    - 男性模块(含接点):1%波动
    - 女性模块(含接点):具体型号如20-22,12-20等有不同的重量规格

    产品特点和优势


    该8MQ模块具有以下显著特点和优势:
    - 高耐压:最高可承受1500 V r.m.s.,满足航空和军事领域的严格要求。
    - 宽温域适应性:能在极端环境下稳定工作,适应从-55°C到+175°C的温度变化。
    - 可靠的接触设计:确保长寿命的连接性能,尤其在频繁插拔的情况下也能保持稳定的信号传输。
    - 多样化配置:提供多种尺寸和接点数量的选择,适用广泛的应用场景。

    应用案例和使用建议


    - 飞机内部连接:在飞机内部布线系统中,8MQ模块用于关键组件之间的信号传输,确保系统的安全稳定运行。
    - 地面站通信设备:用于复杂的地面站通信网络,确保可靠的数据传输。

    使用建议:
    - 在安装过程中,需注意接点的压力和位置,确保良好的电气连接。
    - 使用前,检查所有未使用的腔体是否正确安装了密封套或堵头,以避免污染和损伤。

    兼容性和支持


    8MQ模块可与多种标准的航空电子设备兼容,如EN4165, BACI10BC, ARINC 809。Souriau公司提供了完善的售后服务和技术支持,确保用户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 问题:模块出现接触不良
    - 解决方案:检查并确保所有接点安装正确且无损坏。必要时更换接点。

    2. 问题:密封套损坏
    - 解决方案:立即更换新的密封套,并重新测试密封性能。

    总结和推荐


    总体而言,8MQ模块凭借其卓越的技术参数、可靠的设计以及广泛的应用场景,是一个值得推荐的产品。对于需要高性能连接解决方案的客户,特别是航空航天和国防行业,8MQ模块是理想的选择。此外,Souriau公司的完善支持和优质的客户服务也增强了这一产品的市场竞争力。因此,强烈推荐此产品给对可靠性有高要求的应用场景。

8MQ2M9910BC参数

参数
包装方式 散装

8MQ2M9910BC厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

8MQ2M9910BC数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK SOURIAU-SUNBANK 8MQ2M9910BC 8MQ2M9910BC数据手册

8MQ2M9910BC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 446.0958
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 446.09
