UTS8DCG

产品分类: 圆形连接器-配件
厂牌: SOURIAU-SUNBANK

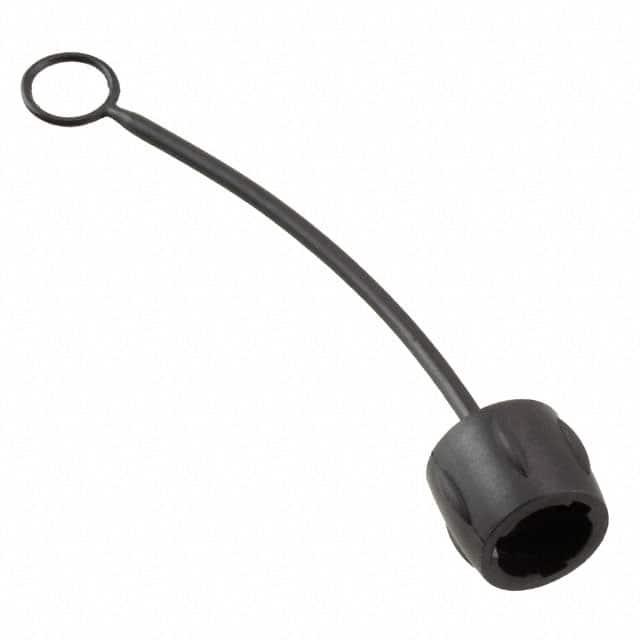

产品描述: Souriau 防水防尘盖, UTS系列, 8尺寸, MIL-C-26482, MIL-STD-1344标准, 母座, 聚酰胺制, 黑色
供应商型号: UTS8DCG
供应商: 国内现货
标准整包数: 1
SOURIAU-SUNBANK 圆形连接器-配件 UTS8DCG

UTS8DCG概述

    UTS Hi Seal with PC Tail Contacts 技术手册

    1. 产品简介


    UTS Hi Seal是一款适用于恶劣环境的防水、防尘、防腐蚀的PCB(印刷电路板)安装连接器。这款连接器采用塑料材质,具备抗震动和冲击的能力,特别适合在潮湿、腐蚀性环境中使用。其独特的设计使其能够在紧固空间有限的地方发挥重要作用。UTS Hi Seal 主要应用于户外天气站、机器人系统、道路车辆管理和活动转向系统等高要求环境中。

    2. 技术参数


    机械特性:
    - 外壳和后壳:热塑性材料(UL94-V0等级)
    - 插件:橡胶材料
    - 接触点:铜合金镀金(可按需提供其他镀层)
    电气特性:
    - 最大电流容量:接触点20号(7.5A),接触点16号(13A)
    - 绝缘电阻:5000 MΩ(在25°C时)
    - 测试电压:20号接触点间1500 Veff,16号接触点间2300 Veff
    - 工作电压:20号接触点1000 V,16号接触点600 V
    环境特性:
    - 温度范围:-40°C 至 +105°C
    - 盐雾耐受性:500小时
    - 防水防尘:动态IP68,静态IP69K
    - UV耐久性:自然环境下5年无机械和视觉损伤

    3. 产品特点和优势


    UTS Hi Seal 连接器以其出色的机械强度、电气特性和环境适应性著称。它在严苛环境下的耐用性和可靠性使它成为各种高要求应用场景的理想选择。此外,该产品支持预装配PC尾插头和支架,进一步提高了安装便捷性和整体性能。

    4. 应用案例和使用建议


    应用案例:
    - 户外天气站:用于监控恶劣环境下的温度、湿度和其他气象条件。
    - 机器人系统:机器人控制单元与传感器之间的数据传输。
    - 道路车辆管理:用于交通信号灯、摄像机和其他电子设备之间的连接。
    使用建议:
    - 在安装过程中,确保所有连接点和密封配件的正确使用,以保证最佳性能和防护效果。
    - 定期检查连接器的密封性和电气性能,以确保长期稳定运行。

    5. 兼容性和支持


    UTS Hi Seal连接器具有多种外壳尺寸和插入方式,可以灵活搭配不同类型的接插件。厂商提供了详细的安装指南和技术支持服务,以帮助用户顺利完成安装并进行日常维护。

    6. 常见问题与解决方案


    Q: 连接器是否适合长时间暴露在阳光下?
    A: 是的,UTS Hi Seal连接器经过特殊处理,能够抵抗长达5年的自然光和湿气侵蚀,不会出现机械损坏或颜色变化。
    Q: 如何确保连接器在潮湿环境中保持防水性?
    A: 通过使用防尘防水盖和正确的安装方法,可以在潮湿环境中确保连接器的IP68/IP69K防护等级。

    7. 总结和推荐


    UTS Hi Seal 连接器凭借其优异的环境适应性和可靠性,在众多高要求应用领域表现出色。其独特的机械结构和电气性能使其在市场上具备很强的竞争力。对于需要在恶劣环境下稳定工作的场合,强烈推荐选用UTS Hi Seal连接器。

UTS8DCG参数

参数
外壳尺寸 - 插件 8mm
颜色 黑色
材料 树脂
配件类型 Cap (Cover),Sealing
安装方式 螺纹安装
应用等级 军用级
零件状态 在售
包装方式 盒装

UTS8DCG厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS8DCG数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-配件 SOURIAU-SUNBANK UTS8DCG UTS8DCG数据手册

UTS8DCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
