UTS18DCG

产品分类: 圆形连接器-配件
厂牌: SOURIAU-SUNBANK
产品描述: 树脂 18mm 黑色 Cap (Cover),Sealing 螺纹安装
供应商型号: TU-UTS18DCG
供应商: 海外现货
标准整包数: 1

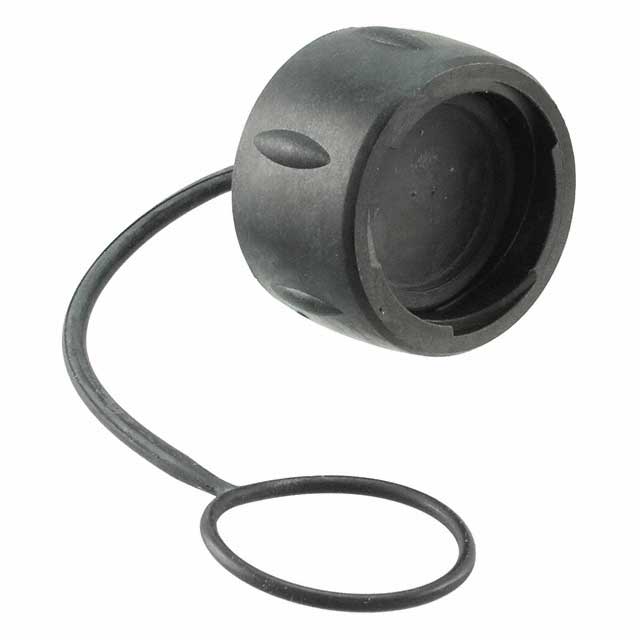

SOURIAU-SUNBANK 圆形连接器-配件 UTS18DCG

UTS18DCG概述

    # UTS Hi Seal PCB Mounted Connector 技术手册

    1. 产品简介


    UTS Hi Seal 系列是专为恶劣环境设计的高性能电子连接器,适用于需要高可靠性的工业应用。此系列连接器采用塑料材质外壳并带有PC尾部接触件,通过波峰焊接工艺安装于电路板上。其坚固耐用的设计特别适合于潮湿、腐蚀性强及空间有限的环境中使用。UTS Hi Seal 连接器广泛应用于机器人、户外气象站、道路管理系统等多种严苛条件下的场合。

    2. 技术参数


    机械特性:
    - 外壳及后壳材料:热塑性UL94-V0级防火等级
    - 插头部分:弹性体
    - 接触件:铜合金镀金;可根据要求提供其他电镀方式
    - 寿命:可达250次插拔循环
    - 振动测试:符合CEI 60512-4标准(频率范围10至2000Hz)
    - 温度冲击测试:按MIL-STD1344方法1003进行五轮测试(-40°C到+105°C)
    电气特性:
    - 最大电流承载能力:
    - 尺寸16号:13A
    - 尺寸20号:7.5A
    - 绝缘电阻:在25°C下≥5000兆欧姆(施加500伏直流电压)
    - 测试电压:
    - 尺寸20号之间:1500伏有效值
    - 尺寸16号之间:2300伏有效值
    - 工作电压:
    - 尺寸20号:600伏
    - 尺寸16号:1000伏
    环境适应性:
    - 温度范围:-40°C 至 +105°C
    - 盐雾抗性:500小时盐雾试验合格
    - 防水等级:未封盖时动态IP68/IP69K
    - 紫外线稳定性:五年内无机械损伤且颜色变化不明显
    - 符合RoHS指令,并满足中国SJ/T1166-2006标准

    3. 产品特点和优势


    UTS Hi Seal 连接器以其卓越的耐久性和防水性能著称,其创新的PC尾部接触件设计简化了安装过程,并确保了良好的电气连接质量。此外,该系列产品还具备出色的防尘、防腐蚀能力,能够在极端气候条件下保持稳定运行。

    4. 应用案例和使用建议


    典型应用包括但不限于自动驾驶系统、泄漏检测装置以及城市智能交通管理平台。对于这类用途,推荐使用金属固定夹来增强机械强度,并注意定期检查密封圈的状态以维持长期可靠的密封效果。

    5. 兼容性和支持


    UTS Hi Seal 系列支持多种尺寸选择,并能与不同类型的电路板匹配。厂商提供了全面的技术文档和支持服务,帮助客户顺利完成产品集成。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 确保正确插入到位并清洁接口表面 |
    | 密封失效 | 更换新的密封圈并按照说明书重新组装 |

    7. 总结和推荐


    综上所述,UTS Hi Seal 是一款极其可靠的工业连接解决方案,尤其适合在严苛环境下工作的电子设备。它不仅具有优异的技术指标,而且易于安装维护,是值得信赖的选择。如果您正在寻找一个能够应对复杂环境挑战的连接器,则UTS Hi Seal将是理想之选。

UTS18DCG参数

参数
配件类型 Cap (Cover),Sealing
外壳尺寸 - 插件 18mm
颜色 黑色
材料 树脂
安装方式 螺纹安装
零件状态 在售
包装方式 散装

UTS18DCG厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UTS18DCG数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-配件 SOURIAU-SUNBANK UTS18DCG UTS18DCG数据手册

UTS18DCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.11 ¥ 38.6546
库存: 745
起订量: 109 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.65
