UT014AD

厂牌: SOURIAU-SUNBANK
产品描述: 圆形连接器-后壳和电缆夹,底壳,热缩转接器 13/16-20 UNEF 金属 银色 180° 导线安装 27mm(长度)
供应商型号: 649-UT014AD
供应商: Mouser
标准整包数: 1

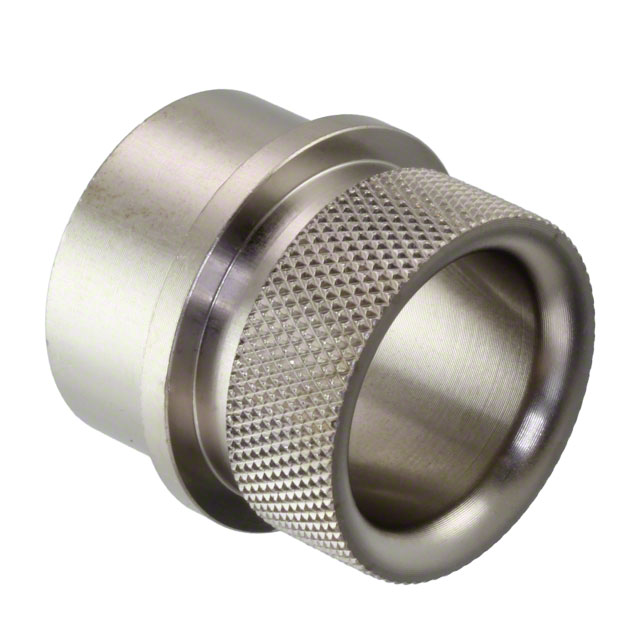

SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 UT014AD

UT014AD概述

    电子元器件产品技术手册:电缆夹与密封配件
    本文将详细介绍Souriau品牌的系列电缆夹与密封配件,包括塑料电缆夹(带应力释放)、金属电缆夹(带应力释放)以及各种环境适配器和密封件。这些产品广泛应用于各类电气设备和系统中,确保连接的稳定性和可靠性。

    产品简介


    Souriau品牌的电缆夹与密封配件是一系列用于保护电缆和电气连接的装置,能够提供良好的机械支撑和防水防尘保护。这些产品适用于广泛的工业应用,如自动化控制、通信设备、汽车制造等领域。它们通常安装在电缆的进出端口,以防止物理损伤和电气故障。

    技术参数


    下表汇总了Souriau品牌电缆夹与密封配件的主要技术参数:
    | 产品型号 | 外壳尺寸 | 电缆直径范围 (mm) | 密封外径 (mm) | 长度公差 (mm) |

    | UTG10AC | 10 | 3.0 - 8.7 | 21.0 | ± 0.4 |
    | UTG12AC | 12 | 3.0 - 12.8 | 24.0 | ± 0.5 |
    | UTG14AC | 14 | 4.0 - 13.8 | 27.0 | ± 0.5 |
    | UTG16AC | 16 | 5.0 - 17.0 | 30.2 | ± 0.5 |
    | UTG18AC | 18 | 5.0 - 19.0 | 33.3 | ± 0.5 |
    | UTG20AC | 20 | 5.0 - 21.0 | 36.5 | ± 0.5 |
    | UTG22AC | 22 | 5.0 - 23.0 | 39.7 | ± 0.5 |
    | UTG24AC | 24 | 8.0 - 27.0 | 42.9 | ± 0.5 |

    产品特点和优势


    - 多功能性:Souriau的电缆夹适用于多种电缆直径,提供通用性较高的解决方案。
    - 防护等级:部分型号达到IP65和IP68防护等级,适用于户外和水下环境。
    - 易于安装:设计简洁,便于快速安装和拆卸,减少了维护时间。
    - 兼容性强:可与多种电缆保护系统配套使用,满足不同应用场景的需求。

    应用案例和使用建议


    1. 工业自动化:在自动化设备中,这些电缆夹能够有效固定和保护信号传输线,提高系统的稳定性和安全性。
    2. 通信设备:对于户外通信基站,这些具有高防护等级的电缆夹可以抵御恶劣天气条件的影响。
    3. 汽车制造:在车辆内部布线时,电缆夹能确保电线不易受到物理损坏,延长使用寿命。
    使用建议:建议根据具体应用选择合适的电缆直径范围和防护等级。定期检查电缆夹的紧固情况,确保长期使用效果。

    兼容性和支持


    Souriau电缆夹与密封配件兼容UTP、UTG、UTO、UTOW等标准电缆。厂商提供了详尽的技术支持和售后服务,用户可以通过官方渠道获取安装指南、故障排查手册及备件更换服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 电缆夹固定不牢 | 确认安装位置是否平整,调整夹具角度重新安装 |
    | 电缆过热 | 检查电缆负载是否超出设计范围,调整负载或更换更大规格的电缆夹 |
    | 电缆磨损 | 在电缆与电缆夹接触处添加额外保护套,减少摩擦 |

    总结和推荐


    总体而言,Souriau品牌的电缆夹与密封配件凭借其多功能性、高防护等级和易于安装的特点,在工业自动化、通信设备及汽车制造等领域表现优异。建议在实际应用中根据具体需求选择合适的型号,并遵循制造商的使用指南进行安装和维护,以获得最佳使用效果。

UT014AD参数

参数
镀层 -
材料 金属
电缆出口 180°
螺丝尺寸 13/16-20 UNEF
电缆开口 -
类型 圆形连接器-后壳和电缆夹,底壳,热缩转接器
颜色 银色
长*宽*高 27mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 散装

UT014AD厂商介绍

Souriau-Sunbank是全球领先的互连解决方案提供商,专注于设计和制造各种类型的连接器和互连系统。公司的产品广泛应用于**、**、*事、铁路、工业、能源、医疗和通信等多个领域。

主营产品分类包括:
1. 圆形连接器:适用于各种恶劣环境,如振动、冲击、温度变化等。
2. 矩形连接器:适用于需要高密度连接的应用,如计算机、通信设备等。
3. 电源连接器:适用于需要高电流传输的应用,如电动汽车、工业设备等。
4. 高速数据连接器:适用于需要高速数据传输的应用,如通信设备、数据中心等。
5. 光纤连接器:适用于需要高速光信号传输的应用,如通信网络、医疗设备等。

Souriau-Sunbank的优势在于:
1. 技术创新:公司拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 质量可靠:公司严格遵循国际质量标准,确保产品质量和性能。
3. 定制服务:公司提供定制化服务,根据客户需求设计和制造连接器。
4. 全球服务:公司在全球设有多个分支机构,提供快速响应和本地化服务。

UT014AD数据手册

厂牌 PDF简要描述 下载
SOURIAU-SUNBANK 圆形连接器-后壳和电缆夹 SOURIAU-SUNBANK UT014AD UT014AD数据手册

UT014AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.321 ¥ 192.7739
10+ $ 16.3296 ¥ 147.6441
20+ $ 15.0552 ¥ 136.1215
50+ $ 14.1588 ¥ 128.0168
100+ $ 12.936 ¥ 116.9608
200+ $ 12.096 ¥ 109.366
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 192.77
