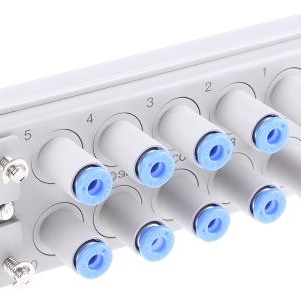

KDM10-04

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 多路接头 气动接头, KDM系列, PBT的制
供应商型号: 2453080
供应商: 海外现货
标准整包数: 1
SMC 其他工具 KDM10-04

KDM10-04概述

    矩形多连接器技术手册

    1. 产品简介


    矩形多连接器(Series KDM)是一种高效的管路连接解决方案,主要用于工业自动化、机械制造等领域。通过一体化设计,该产品能够有效减少装配空间、提高工作效率,同时便于维护和更换。

    2. 技术参数


    - 连接管直径:Ø3.2、Ø4、Ø6、Ø8 mm
    - 连接管数量:10、20
    - 重量:
    - Ø3.2、Ø4、Ø6、Ø8 mm(10连接管):300 g
    - Ø3.2、Ø4、Ø6、Ø8 mm(20连接管):520 g
    - 材质:尼龙、软尼龙、聚氨酯
    - 适用流体:空气
    - 工作压力:最大1.0 MPa
    - 真空度:最大-100 kPa
    - 温度范围:-5°C 至 60°C(无冻结)
    - 包装材料:橡胶垫圈

    3. 产品特点和优势


    - 节省劳动力:减少单独运输面板和机器的时间,故障时快速更换单元。
    - 减少安装空间:相比需要多个接头的传统模型,本系列所需空间更小。
    - 一键连接/断开:多个管道可以一键连接或断开,避免错误连接,显著降低操作时间。
    - 方便安装:可通过前部操作进行安装,无需钻孔,适用于厚度不超过5mm的面板。
    - 混合尺寸管路:允许不同尺寸的管路同时使用,灵活多变。

    4. 应用案例和使用建议


    - 工业自动化:适合于各种自动化生产线中的流体控制。
    - 机械制造:用于机器人或其他机械设备的流体传输系统。
    - 建议:确保连接管直径与接口匹配,使用合适的工具紧固,以防止泄漏。

    5. 兼容性和支持


    - 兼容性:适用于非铜制管材(镍镀层),支持多种管径混合使用。
    - 支持信息:如需更多详细规格和尺寸信息,请联系SMC销售代表。咨询电话:XXXX-XXXX。

    6. 常见问题与解决方案


    - 问题1:连接不紧密,泄漏
    - 解决方案:检查所有接口是否正确连接并紧固;确保使用合适的工具进行操作。
    - 问题2:无法手动紧固连接
    - 解决方案:检查是否有异物阻碍,确保紧固件处于正确位置。

    7. 总结和推荐


    矩形多连接器(Series KDM)以其高效、便捷的设计在工业领域具有明显的优势,特别适用于需要频繁拆装的场合。其独特的设计和可靠的性能使其成为同类产品中的佼佼者。强烈推荐用于需要高性能流体传输解决方案的应用场景。

KDM10-04参数

参数
长*宽*高 113.9952mm(长度)*48.006mm(宽度)
安装方式 板安装

KDM10-04厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KDM10-04数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC KDM10-04 KDM10-04数据手册

KDM10-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 533.8775
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
