KQ2W12-99A

产品分类:
厂牌: SMC
产品描述:
供应商型号: 2810579
供应商: 海外现货
标准整包数: 5

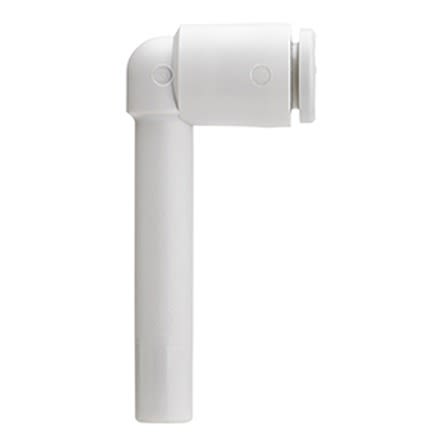

SMC  KQ2W12-99A

KQ2W12-99A概述

    Miniature One-Touch Fittings Series KQ2 技术手册解析

    产品简介


    Miniature One-touch Fittings 系列 KQ2 是一款轻量级且紧凑设计的管路连接组件,旨在提供卓越的性能和可靠性。其核心功能是实现高效、便捷的一次性连接与断开,适用于工业自动化、医疗设备、实验室仪器、以及各类流体控制系统。该系列产品包括多种型号,涵盖了从 ø2 到 ø16 的适用管径,支持多种连接螺纹(如 M、R、Rc 和 UNF),同时兼容 FEP、PFA、尼龙及聚氨酯等多种软质管材。

    技术参数


    以下为 KQ2 系列的核心技术规格:
    - 重量与尺寸:比现有型号更轻便,高度方向减少 24%,水平方向减少 23%,总重减轻 57%。
    - 适用管径范围:ø2 至 ø16。
    - 压力等级:工作压力范围 -100 kPa 至 1 MPa;测试压力为 3 MPa。
    - 温度范围:空气/水:-5°C 至 60°C;水介质:0°C 至 40°C(无冻结条件)。
    - 密封方式:采用两种密封方法——垫圈密封与密封胶,增强连接稳定性。
    - 材料选择:主体材料包括黄铜、不锈钢 303、PP、PBT 等,确保耐用性和耐腐蚀性。
    - 特殊设计:独特的弹性卡套设计可降低管插入和拔出力(分别减少 30% 和 20%),并防止卡紧过度损坏管材。

    产品特点和优势


    1. 紧凑型设计:大幅减小整体体积,适合在空间有限的场景下使用。
    2. 高性能密封:通过弹性卡套结构确保稳定的气密性和液压密封效果。
    3. 多样化应用:支持多角度连接(如直通、三通、四通)、不同管径转换及分支设计。
    4. 安装便捷:一次插入即可完成连接,无需复杂的工具或额外的密封剂。
    5. 可靠材质:全系列符合 RoHS 标准,部分型号支持铜自由规格。
    6. 灵活选择:丰富的配件选项包括管帽、堵头、变径接头等,便于定制化需求。

    应用案例和使用建议


    KQ2 系列非常适合用于以下场景:
    - 医疗设备的流体输送系统(如输液泵、血液透析机)。
    - 工业过程控制设备的气体管道连接。
    - 实验室设备的高精度流体操作。
    - 真空系统中的低压管路连接。
    使用建议:
    - 在高压或高温条件下使用时,请确保遵循额定压力和温度范围。
    - 使用软质尼龙管时需注意避免水分残留,以防材料劣化。
    - 定期检查管件是否松动或磨损,必要时及时更换。

    兼容性和支持


    KQ2 系列产品完全兼容主流工业标准(如 JIS B0203、JIS B0205),支持与各种软质管材无缝结合。供应商提供全面的技术支持和售后保障,确保用户能够顺利部署和维护设备。

    常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 连接后漏气 | 密封圈损坏或未正确安装 | 检查密封圈状态并重新安装。 |
    | 插拔力过大 | 卡套过紧或润滑不足 | 添加适量润滑油或更换新的卡套部件。 |
    | 连接管材松脱 | 连接未锁紧或螺纹未拧紧 | 检查连接状态并适当调整紧固力度。 |

    总结和推荐


    综上所述,Miniature One-touch Fittings 系列 KQ2 是一款专为现代化流体控制设计的高性能连接解决方案。其紧凑设计、便捷安装和多样化应用使其成为众多行业用户的理想选择。特别是在需要高效、精确且可靠连接的场景中,KQ2 系列展现了显著的优势。强烈推荐给对管路连接性能有严格要求的用户。

KQ2W12-99A参数

参数
长*宽*高 69.95mm(高度)

KQ2W12-99A厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2W12-99A数据手册

厂牌 PDF简要描述 下载
SMC SMC KQ2W12-99A KQ2W12-99A数据手册

KQ2W12-99A封装设计

查看详情并下载
Symbol
Footprint
3D Model
