KQ2S02-M3G

产品分类:
厂牌: SMC
产品描述:
供应商型号: 2810546
供应商: 海外现货
标准整包数: 10
SMC  KQ2S02-M3G

KQ2S02-M3G概述

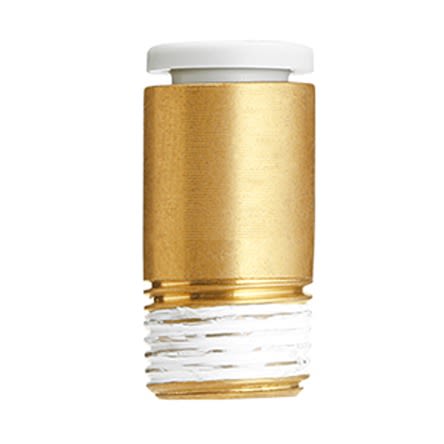

    Miniature One-touch Fittings: Series KQ2

    1. 产品简介


    Miniature One-touch Fittings 系列 KQ2 是一款高度紧凑且轻量化的连接件,专为高效而可靠的应用设计。这些连接件适用于广泛的工业场合,如气动和液压系统,以及其他需要高精度和耐用性的流体传输应用。

    2. 技术参数


    - 型号和尺寸: KQ2 系列提供多种型号,适用的管径范围为 ø2 mm 至 ø16 mm。
    - 连接方式: 支持三种不同的连接螺纹类型(M, R, Rc),适用于各种不同类型的管道和应用场景。
    - 密封方法: 采用两种密封方法(垫圈密封和密封剂密封)以确保连接的可靠性。
    - 材料: 由黄铜(Brass)或经过电镀镍处理的黄铜(Brass + Electroless Nickel Plated)制成,确保长期耐腐蚀性能。
    - 工作环境: 操作压力范围为 -100 kPa 至 1 MPa,最大耐压达 3 MPa。工作温度范围为 -5°C 至 60°C(空气和水)。

    3. 产品特点和优势


    - 紧凑型设计: KQ2 系列体积缩小,高度方向减少 24%,水平方向减少 23%,重量减轻 57%。
    - 操作简便: 插入和移除力分别减少了 30% 和 20%,极大提升了操作便捷性。
    - 增强的管材夹紧能力: 通过特殊形状的密封圈和锁紧套,提供更加牢固的夹紧效果。
    - 高密封性: 使用防漏测试仪和真空保留时无法保证零泄漏,但在常规应用中具有出色的密封性。
    - 安装便利: 可旋转部分便于在狭小空间内进行操作,提高施工灵活性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车制造: 用于气动和液压系统的连接,确保高效可靠的流体传输。
    - 自动化设备: 适用于各种自动化生产线中的液体输送,减少泄漏风险。
    - 实验室仪器: 在精密测量设备中确保无泄漏连接。
    使用建议:
    - 保持清洁: 安装前务必清洁所有部件,避免杂质导致密封失效。
    - 正确选择尺寸: 根据实际管径选择合适的 KQ2 型号,避免不必要的泄漏。
    - 定期检查: 定期检查连接件是否有磨损或损坏迹象,及时更换以确保安全运行。

    5. 兼容性和支持


    KQ2 系列具有广泛的兼容性,可以与其他同系列的配件轻松配合使用。制造商提供了详细的安装指南和技术支持,帮助客户在使用过程中解决问题。

    6. 常见问题与解决方案


    - 问题1: 连接件在高压力下发生泄漏。
    - 解决方案: 检查密封圈是否已正确安装,并确保螺纹连接紧密。

    - 问题2: 插入和移除管子时感到阻力过大。
    - 解决方案: 清理管子表面,并确保锁定机构没有损坏或卡住。

    - 问题3: 连接部位出现松动。
    - 解决方案: 重新拧紧连接螺母,必要时使用密封剂加固。

    7. 总结和推荐


    Miniature One-touch Fittings 系列 KQ2 是一款性能卓越的连接件,其紧凑的设计、简便的操作和高效的密封性能使其成为众多应用场合的理想选择。无论是在汽车制造还是自动化设备领域,KQ2 系列都能提供可靠的解决方案。因此,我们强烈推荐使用这一系列产品。

KQ2S02-M3G厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2S02-M3G数据手册

厂牌 PDF简要描述 下载
SMC SMC KQ2S02-M3G KQ2S02-M3G数据手册
