TS1209G-20

产品分类: 其他工具
厂牌: SMC

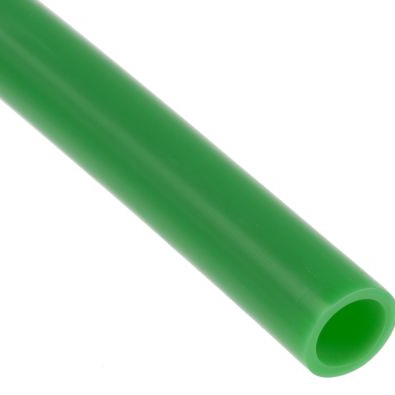

产品描述: SMC 压缩气管, 尼龙 12软管, TS系列, 12mm外径, 9mm内径, 绿色, 最高工作温度+100°C
供应商型号: 8435057
供应商: 海外现货
标准整包数: 1
SMC 其他工具 TS1209G-20

TS1209G-20概述

    软尼龙管(系列TS/TISA)技术手册

    1. 产品简介


    软尼龙管是一种专为气动系统设计的一般用途软管,广泛应用于各种工业领域。它具有良好的柔韧性,能够在不同的温度范围内正常工作,适用于压缩空气输送等场合。软尼龙管主要由尼龙11或尼龙12材料制成,以确保其在长期使用中的耐久性和可靠性。

    2. 技术参数


    - 材料:尼龙11, 尼龙12
    - 工作压力:最高1.0 MPa(特定条件下,具体参见爆破压力曲线)
    - 操作温度范围:-20°C至+60°C(不冻结)
    - 颜色:白色(W)、红色(R)、蓝色(BU)、黄色(Y)、绿色(G)、黑色(B)
    - 尺寸:多种标准规格,具体如下
    - 公制系列TS
    - TS0425: 外径4 mm,内径2.5 mm
    - TS0604: 外径6 mm,内径4 mm
    - TS0806: 外径8 mm,内径6 mm
    - TS1075: 外径10 mm,内径7.5 mm
    - TS1209: 外径12 mm,内径9 mm
    - TS1612: 外径16 mm,内径12 mm
    - 英制系列TISA
    - TISA01: 外径3.18 mm,内径2.18 mm
    - TISA05: 外径4.76 mm,内径3.48 mm
    - TISA07: 外径6.35 mm,内径4.57 mm
    - TISA11: 外径9.53 mm,内径6.99 mm
    - TISA13: 外径12.7 mm,内径9.56 mm

    3. 产品特点和优势


    - 柔韧性高:出色的弯曲半径和柔软度,适合于复杂的空间布局。
    - 耐化学腐蚀:不易受化学物质侵蚀,保证长期稳定性。
    - 抗压强度:具备良好的压力承受能力,能够安全地处理高压气体。
    - 温度适应性:能够在广泛的温度范围内保持性能稳定。
    - 材质优良:采用尼龙材料,轻质耐用,且抗老化。

    4. 应用案例和使用建议


    - 应用场景:软尼龙管适用于气动工具、工业自动化设备、实验室设备等多种应用场景。
    - 使用建议:
    - 在一般工业用水环境中,建议使用尼龙或聚氨酯管,以防止软尼龙管因收缩而导致泄漏或松脱。
    - 最大操作压力值在20°C时给出,其他温度下的最大操作压力请参考爆破压力曲线。
    - 注意异常温度上升可能引起软管破裂,需采取措施避免。

    5. 兼容性和支持


    - 兼容性:软尼龙管与多种气动元件和其他系统部件兼容。
    - 支持和维护:制造商提供详细的安装和使用指南,同时提供技术支持和售后服务。如有特殊要求,建议联系制造商进行详细咨询。

    6. 常见问题与解决方案


    - 问题1:软尼龙管在高温下是否仍然可靠?
    - 解决方案:参照爆破压力曲线,根据实际操作温度选择合适的软管型号。
    - 问题2:如何正确安装软尼龙管?
    - 解决方案:遵循制造商的安装指导,确保连接处无泄漏,并留出适当的弯曲半径。
    - 问题3:如果发现泄漏,应该如何处理?
    - 解决方案:检查连接部分是否紧固,必要时更换密封件或重新连接。

    7. 总结和推荐


    软尼龙管因其出色的柔韧性和耐久性,在众多气动系统应用中表现出色。它易于安装,操作简便,且在广泛的温度范围内都能保持稳定的性能。推荐用于对管路要求较高的应用场景,如气动工具、工业自动化设备等。然而,使用前请仔细阅读技术手册,以确保正确选择和安装。

TS1209G-20参数

参数
长*宽*高 20m(长度)
应用等级 工业级

TS1209G-20厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

TS1209G-20数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC TS1209G-20 TS1209G-20数据手册

TS1209G-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
