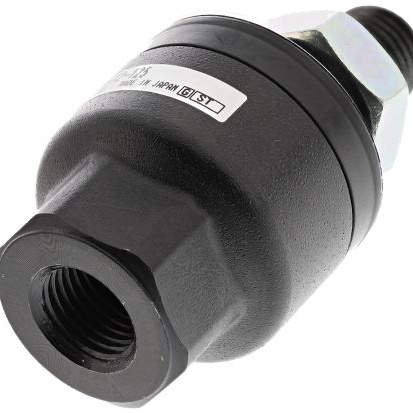

JA40-12-125

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 浮动接头, JA系列, 适合40mm孔径
供应商型号: 2097983
供应商: 海外现货
标准整包数: 1
SMC 其他工具 JA40-12-125

JA40-12-125概述

    # JA Series Floating Joint 技术手册解析

    产品简介


    基本介绍
    JA系列浮销连接件是一种用于气动和液压缸的专用部件,适用于多种工业应用场合。该系列产品具备优良的机械性能及稳定性,能够吸收因安装不精确而产生的偏差,确保可靠的工作表现。根据型号和规格的不同,JA系列可以分为标准型、重型负载型以及紧凑型等。
    主要功能
    JA系列浮销连接件的主要功能在于允许两个组件之间的轻微偏移,同时保证稳定的连接力。这种灵活性使其非常适合于需要吸收机械偏差的环境中。此外,由于其紧凑的设计,产品适合高张力条件下的应用。
    应用领域
    JA系列浮销连接件广泛应用于气动及液压系统中,典型应用包括自动化生产线、机器人手臂、夹具、工具快速更换装置等领域。

    技术参数


    | 参数名称 | 范围值 |

    | 适用缸径(mm) | 6, 10, 15, 20, 25, 32, 40, 50, 63, 80, 100, 125, 140, 160 |
    | 最大承受压力(MPa) | 气动:≤1;液压:≤3.5 |
    | 安装方式 | 标准型、法兰型、脚座型 |
    | 螺纹规格 | M3 x 0.5 至 M36 x 1.5 |
    | 最大拉伸压缩力(N) | 71,000 |
    | 工作温度范围 | -5至60℃ |

    产品特点和优势


    独特功能
    - 吸收偏差:可补偿高达±5°的角度偏差,避免因安装精度不足导致的损害。
    - 高效安装:无需高精度加工即可完成装配,大幅减少安装时间和成本。
    - 高寿命设计:配备防尘罩,延长使用寿命并保持良好的密封性能。
    优势分析
    - 适应性强:适用于不同规格和类型的气动或液压缸。
    - 易于维护:防尘罩易损部分支持单独更换,降低整体维修成本。
    - 安全性保障:通过严格的质量控制测试,确保在极端条件下的可靠运行。

    应用案例和使用建议


    典型应用案例
    - 自动装配线:在汽车制造行业中,用于夹紧工件时,吸收机器人手臂可能产生的误差。
    - 机器人驱动机构:浮动连接技术帮助机器人关节更灵活且稳定地操作。
    - 高精密机床:确保工作台运动过程中对偏差的有效吸收。
    使用建议
    1. 安装前检查:确保螺纹深度符合规定要求,避免杆端到底部造成浮销失效。
    2. 定期保养:建议每隔一定周期检查并润滑浮销以防止卡滞现象。
    3. 防止意外松动:对于动态负载较大的场合,增加额外固定措施如锁紧销或螺纹胶。
    4. 环境考量:在恶劣环境下作业时,考虑升级为镀镍涂层版本来提高耐腐蚀能力。

    兼容性和支持


    兼容性
    JA系列浮销连接件兼容大部分主流品牌的气动和液压设备。同时,制造商提供了丰富的定制选项,可以根据客户需求调整尺寸、材料甚至特殊涂层处理。
    支持服务
    SMC公司提供全面的技术支持和售后服务,涵盖产品选型指导、现场技术支持及定期维护计划。若遇到技术难题,可通过官方渠道获取专业解答。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 浮销无法正常浮动 | 检查是否存在过载情况或螺纹底面接触问题 |
    | 防尘罩破损 | 更换防尘罩(仅限基本型),请咨询客服获取零件编号 |
    | 松动现象 | 加强固定措施,比如使用螺纹胶或锁紧销 |
    | 温度超出推荐范围 | 改用高温规格型号 |

    总结和推荐


    综合评价
    JA系列浮销连接件凭借其出色的性能、灵活的应用范围以及良好的耐用性,在市场上具有显著的竞争优势。无论是从技术角度还是实际应用场景来看,该系列产品都表现出色。
    推荐结论
    强烈推荐JA系列浮销连接件作为气动或液压系统的优选部件。无论是在工业自动化、机器人技术还是高精密机械领域,它都能提供可靠且高效的解决方案。选择JA系列不仅是满足当前需求的理想之选,更是未来扩展升级的良好基础。

JA40-12-125厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

JA40-12-125数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC JA40-12-125 JA40-12-125数据手册

JA40-12-125封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 317.2899
库存: 8
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 317.28
直接购买
加入购物车
