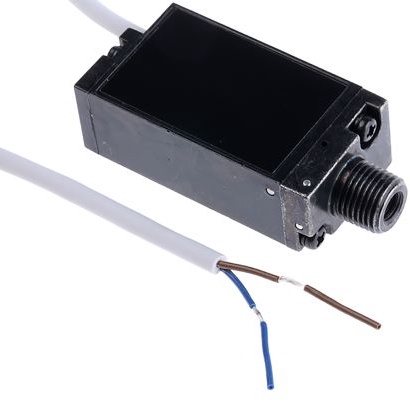

ZSM1-121L

产品分类: 其他工具
厂牌: SMC
产品描述: SMC 真空开关, 真空, 空气,气体, 操作压力-80kPa →-27 kPa
供应商型号: 2273632
供应商: 欧时
标准整包数: 1
SMC 其他工具 ZSM1-121L

ZSM1-121L概述

    电子元器件产品技术手册

    1. 产品简介


    本手册涉及的产品是真空开关,型号为ZSM1-115和ZSM1-121。这两种真空开关主要用于气体和惰性气体环境下,适用于工业自动化和控制系统中的压力监测与控制。它们可用于监控和调节负压状态,广泛应用于气动系统、医疗设备、实验室仪器和各种真空应用场合。

    2. 技术参数


    | 参数 | ZSM1-115 | ZSM1-121 |
    |
    | 流体介质 | 空气/惰性气体 | 空气/惰性气体 |
    | 最大操作压力 | 0.5 MPa | 0.5 MPa |
    | 调节压力范围 | -27至-80 kPa | -27至-80 kPa |
    | 滞后 | ±10% 或更小 | ±10% 或更小 |
    | 重复性 | ±10% 或更小 | ±10% 或更小 |
    | 工作温度 | -5至60°C(无冻结) | -5至60°C(无冻结) |
    | 供电电压 | 4.5至28 VDC | 4.5至28 VDC |
    | 输出指示灯 | ON时输出开启 | ON时输出开启 |
    | 引线长度 | 3米 | 3米 |
    | 端口尺寸 | R 1/8 | R 1/8 |
    | 重量 | 65克 | 65克 |

    3. 产品特点和优势


    - 真空开关类型:采用隔膜式设计,响应速度快,耐久性强。
    - 宽泛的工作范围:能够适应-27至-80 kPa的压力范围,适用于多种工业应用场景。
    - 高精度:滞后的重复性控制在±10%以内,确保了测量的准确性。
    - 多用途接口:供电电压范围广,适合不同电源需求的应用场合。

    4. 应用案例和使用建议


    应用场景
    - 气动控制系统:用于气动装置的压力监测与控制,确保设备在安全范围内运行。
    - 实验室仪器:在精密实验环境中用于监测真空度,提高实验结果的可靠性。
    - 医疗设备:如呼吸机和血液透析设备,需要高精度的真空监测以确保设备稳定运行。
    使用建议
    - 在安装时,务必保持引线不承受过大的拉力,避免引线损坏导致设备失效。
    - 当设备与感性负载连接时,建议使用接触保护盒(CD-P11),以防止设备损坏。
    - 请勿在具有强磁场的环境中使用此设备,否则可能引起误动作或损坏。
    - 定期检查设备的工作状态,确保设备正常运行,避免因长时间未使用而出现故障。

    5. 兼容性和支持


    - 供电兼容性:支持直流4.5至28 VDC的供电电压,适用范围广泛。
    - 输出兼容性:开路集电极输出,适用于多种电路接口。
    - 技术支持:厂商提供详细的使用手册和技术支持服务,帮助用户更好地了解和使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在正常情况下频繁报警 | 检查引线是否有损坏,确保引线安装正确。 |
    | 设备输出信号不稳定 | 检查输入电压是否符合要求,确保工作环境温度正常。 |
    | 设备响应速度慢 | 检查流体介质是否符合规定,确认没有污染或堵塞现象。 |

    7. 总结和推荐


    综上所述,ZSM1-115和ZSM1-121系列真空开关在真空监测与控制领域具有显著的优势。它们具有广泛的适用范围、高精度和稳定性,非常适合工业自动化和精密检测应用。虽然在特定环境下的使用存在一定的限制,但通过正确的安装和维护,可以充分发挥其功能。因此,我们强烈推荐这些产品用于需要高精度真空监测的场合。

ZSM1-121L厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

ZSM1-121L数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC ZSM1-121L ZSM1-121L数据手册
