首页  >  产品百科  >  KQ2Z08-02AS

KQ2Z08-02AS

产品分类: 其他工具
厂牌: SMC

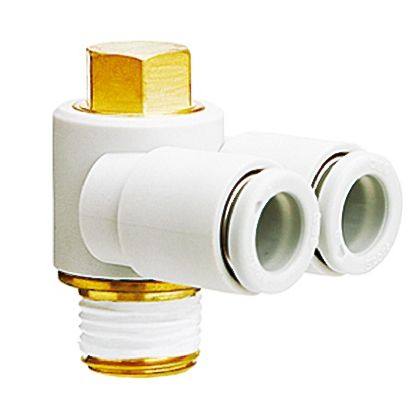

产品描述: SMC 螺纹弯头 气动接头, KQ2系列, R 1/4 公转推入式 8 mm, PBT的制
供应商型号: 7716244
供应商: 欧时
标准整包数: 5
SMC 其他工具 KQ2Z08-02AS

KQ2Z08-02AS概述

    Miniature One-Touch Fittings Series KQ2 技术手册概述

    产品简介


    Miniature One-touch Fittings 系列KQ2是最新推出的连接组件,专为轻量化和紧凑型设计。这些连接件适用于多种管材,包括聚四氟乙烯(FEP)、聚全氟乙丙烯(PFA)、尼龙、软质尼龙和聚氨酯等。它们广泛应用于气动系统、流体处理、自动化设备和工业机械等领域,因其高效可靠的设计而受到青睐。

    技术参数


    - 适用管材外径:φ2, φ3.2, φ4, φ6, φ8, φ10, φ12, φ16
    - 压力范围:−100 kPa 至 1 MPa
    - 试验压力:3 MPa
    - 工作温度范围:空气/水 −5°C 至 60°C;水 0°C 至 40°C(无冻结)
    - 管材材质:FEP, PFA, 尼龙, 软质尼龙, 聚氨酯
    - 密封方法:垫圈密封、密封剂密封
    - 连接螺纹:M, R, Rc, UNF, NPT
    - 插入/拔出力:插入力减少30%,拔出力减少20%

    产品特点和优势


    - 轻量化和紧凑型设计:减轻重量并节省空间,提高了安装灵活性。
    - 改进的管材插入/拔出机制:通过减少插入和拔出所需的力,提高了操作效率。
    - 高密封性:采用特殊密封设计确保泄漏率为零。
    - 广泛的压力适用范围:从真空至1MPa的范围,适合多种应用场合。
    - 多方向旋转能力:便于在有限空间内进行安装和使用。

    应用案例和使用建议


    - 气动系统:用于气缸和阀门之间的连接,提高系统的可靠性和耐用性。
    - 流体处理:适用于液体传输系统,如化学品传输管道,确保长期稳定的性能。
    - 自动化设备:在自动化生产线中实现快速连接和拆卸,提高生产效率。
    使用建议:
    - 在插入管材前,先检查管材是否有损坏,避免影响密封效果。
    - 安装过程中,确保管材正确对准并紧密配合,避免误接。

    兼容性和支持


    - 兼容性:与多种管材和螺纹接口兼容,方便灵活组装。
    - 支持和服务:提供完整的安装指导和技术支持,确保客户在使用过程中的顺畅体验。

    常见问题与解决方案


    - 问题1:插入管材时费力。
    解决方案:检查管材是否正确对齐,避免扭曲或弯曲。
    - 问题2:出现泄漏。
    解决方案:检查密封圈是否损坏,重新安装并确保紧固。

    总结和推荐


    Miniature One-touch Fittings 系列KQ2凭借其轻量化、紧凑型设计和高效密封机制,在各种应用中表现出色。其优秀的性能和可靠性使其成为众多领域的首选连接件。我们强烈推荐此系列产品,以满足您的高要求应用需求。

KQ2Z08-02AS参数

参数
安装方式 螺纹安装

KQ2Z08-02AS厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2Z08-02AS数据手册

厂牌 PDF简要描述 下载
SMC 其他工具 SMC KQ2Z08-02AS KQ2Z08-02AS数据手册

KQ2Z08-02AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 11.6169 ¥ 98.1627
25+ $ 11.1523 ¥ 94.2371
50+ $ 10.6878 ¥ 90.3115
库存: 10
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 490.81
