KQ2H16-03AS

产品分类:
厂牌: SMC
产品描述:
供应商型号: 2810484
供应商: 海外现货
标准整包数: 5

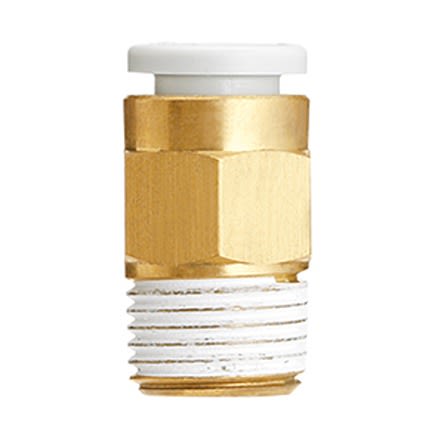

SMC  KQ2H16-03AS

KQ2H16-03AS概述

    文章标题:KQ2 系列微型快速接头技术手册

    产品简介


    KQ2 系列是一系列微型一触式快速接头,适用于广泛的工业应用。这些接头重量轻,结构紧凑,具有多种尺寸和连接方式。KQ2 系列产品包括一系列不同的配件,如接头、直通接头、弯头、分支接头等,能够满足不同场合的需求。它们通常用于气动系统中,提供可靠的管路连接,并能显著提高安装效率。

    技术参数


    KQ2 系列接头的技术规格如下:
    - 材质与表面处理:黄铜、黄铜加电镀镍
    - 适用管径:Ø2 mm, Ø3.2 mm, Ø4 mm, Ø6 mm, Ø8 mm, Ø10 mm, Ø12 mm, Ø16 mm
    - 接口螺纹:M, R, Rc
    - 密封方式:O型圈密封、自封密封
    - 工作压力范围:-100 kPa 至 1 MPa(最高可达 3 MPa)
    - 操作温度范围:-5 °C 至 60 °C,水为 0 °C 至 40 °C(防止冻结)
    - 螺纹尺寸:1/8", 1/4", 3/8", 1/2" 等
    - 安装方式:直接安装,适用于多种管径
    - 拆卸力:插入力减少 30%,拔出力减少 20%

    产品特点和优势


    KQ2 系列接头具备以下显著特点和优势:
    - 轻量化设计:相较于传统接头,重量减轻了 57%。
    - 插入力降低:相比现有型号,插入力减少了 30%,拔出力减少了 20%,便于快速安装和拆卸。
    - 高兼容性:可与尼龙和聚氨酯管材配合使用,提供强大的紧固力和出色的密封性能。
    - 多方向旋转功能:主体部分可以旋转,方便管路布置和定位。
    - 广泛应用性:适用于各种管路系统,包括低压真空到高压(高达 1 MPa)应用。
    - 高效密封:特殊轮廓设计确保了优异的密封效果,并减少了管子插入时的阻力。

    应用案例和使用建议


    KQ2 系列接头广泛应用于气动系统、液压系统和其他流体输送系统中,常见的应用场景包括:
    - 自动化生产线:适用于各种自动化机械中的气动控制系统。
    - 食品加工设备:由于其密封性好,适用于食品加工设备中的流体传输。
    - 实验室仪器:在需要高度精确度和可靠性的环境中,KQ2 接头可以有效减少泄漏风险。
    使用建议:
    - 安装前检查:确保管路无扭曲和损伤。
    - 正确安装:插入管路后,确认其顺畅通过释放按钮,以确保良好密封。
    - 定期维护:定期检查并清理接头,确保其长期稳定运行。

    兼容性和支持


    KQ2 系列接头与多种材料的管材兼容,包括尼龙、聚四氟乙烯、聚丙烯和聚氨酯等。此外,制造商提供了详尽的支持文档和维护指南,确保客户能够正确安装和使用产品。客户还可以联系 SMC 公司获取更多详细信息和技术支持。

    常见问题与解决方案


    - 问题:插入管材困难,导致密封不严。
    解决方案:确保管材直径符合标准,使用适当的工具进行切割,避免过度变形。

    - 问题:接头在使用过程中出现漏气现象。
    解决方案:检查密封圈是否完好无损,必要时更换新的密封圈。

    总结和推荐


    KQ2 系列接头凭借其轻巧的设计、高效的密封性能和广泛的适用性,在市场上具有很高的竞争力。它不仅适用于工业自动化和机械工程领域,还在食品加工和实验室设备中有出色表现。因此,我们强烈推荐这一系列产品给需要高性能快速接头的应用场合。在安装和使用过程中,遵循上述使用建议和维护指南将有助于最大化产品的性能和寿命。

KQ2H16-03AS厂商介绍

SMC公司是全球知名的气动元件制造商,总部位于日本。公司主营产品包括气缸、气阀、气源处理元件、气动辅助元件等,广泛应用于自动化、机器人、汽车、电子、医疗等领域。

SMC的产品分类主要包括:
1. 气缸:包括标准气缸、迷你气缸、薄型气缸等,用于实现直线运动。
2. 气阀:包括电磁阀、手动阀、机械阀等,用于控制气流方向和压力。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化和调节气源。
4. 气动辅助元件:包括接头、管件、传感器等,用于连接和监测气动系统。

SMC的优势在于:
1. 技术创新:SMC拥有强大的研发实力,不断推出高性能、高可靠性的新产品。
2. 品质保证:SMC严格执行质量管理体系,确保产品质量稳定可靠。
3. 服务网络:SMC在全球设有多个销售和服务网点,为客户提供及时的技术支持和售后服务。
4. 环保理念:SMC注重环保,开发节能、低噪音的气动元件,助力客户实现绿色生产。

KQ2H16-03AS数据手册

厂牌 PDF简要描述 下载
SMC SMC KQ2H16-03AS KQ2H16-03AS数据手册
