首页  >  产品百科  >  3RT20361AH20

3RT20361AH20

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 982-3RT20361AH20
供应商: Mouser
标准整包数: 1

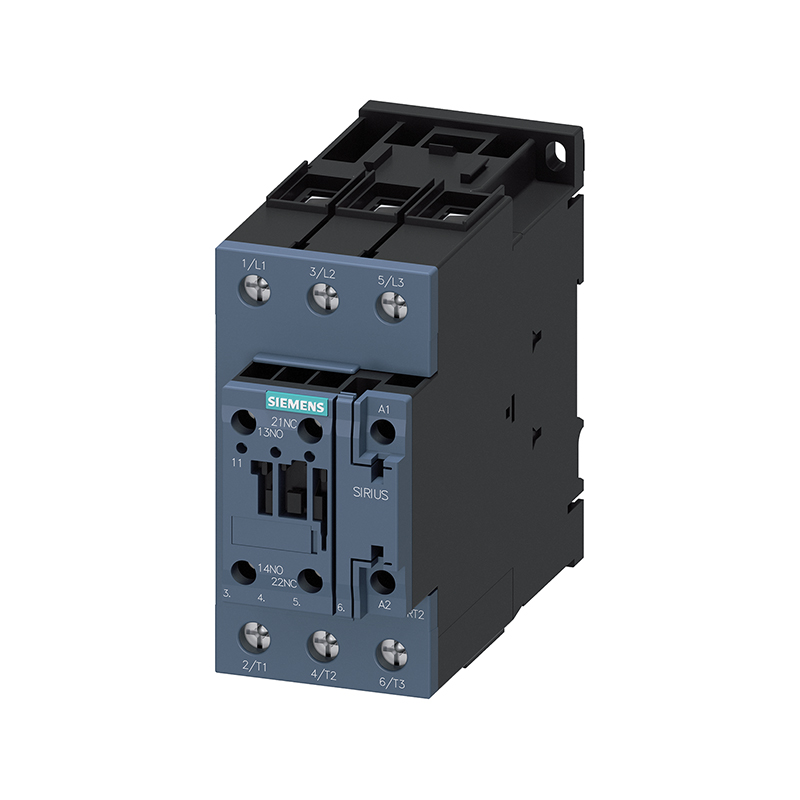

SIEMENS/西门子  3RT20361AH20

3RT20361AH20概述


    产品简介


    产品类型:西门子SIRIUS系列3RT2036-1AH20型断路器(Power Contactor)
    主要功能:用于AC-3负载条件下的电控开关操作,具备高可靠性和耐用性。主要应用于交流电动机控制电路中,实现自动化控制和保护功能。
    应用领域:广泛应用于各种工业控制场景,如工厂自动化、能源管理、电梯控制等。

    技术参数


    - 产品尺寸:S2
    - 额定电压:AC-3负载条件下最高可达690V
    - 额定电流:最大50A
    - 额定功率:AC-3负载条件下最高22kW
    - 接触器类型:3极
    - 电气接线:螺钉端子连接
    - 辅助开关:有
    - 主触点:1个常开(NO)+ 1个常闭(NC)
    - 额定电压范围:AC 48V
    - 频率范围:50/60Hz
    - 绝缘等级:主电路耐压6kV,辅助电路耐压6kV
    - 机械寿命:典型值10,000,000次操作
    - 安装高度:最大2000米海拔
    - 工作温度范围:-25°C 至 +60°C
    - 存储温度范围:-55°C 至 +80°C
    - 控制电源电压:AC 48V
    - 控制电源频率范围:50Hz / 60Hz

    产品特点和优势


    特点:
    1. 高可靠性:机械寿命长,可达10,000,000次操作。
    2. 大功率处理能力:AC-3负载条件下额定功率为22kW。
    3. 高过电压防护能力:主电路和辅助电路耐压均达到6kV。
    4. 多种触点配置:提供1个常开和1个常闭触点。
    5. 高环境适应性:工作温度范围广,可在-25°C至+60°C范围内正常工作。
    优势:
    - 高性能:适用于多种工业环境,能够高效、稳定地完成电控任务。
    - 高兼容性:支持各种标准的电气连接,方便集成到现有系统中。
    - 高安全性:通过严格测试,确保产品在高压力和恶劣环境下也能安全运行。

    应用案例和使用建议


    应用案例:
    - 在电梯控制系统中,用于切换电机驱动的主电路,实现自动控制和保护功能。
    - 在工厂自动化生产线中,用于控制和保护生产设备中的交流电动机。
    使用建议:
    - 确保控制电源电压和频率符合产品要求,避免因电压不稳导致的损坏。
    - 定期检查连接线路,确保螺钉端子连接牢固,避免松动引起的电气故障。
    - 在选择电缆时,确保导体截面符合产品手册的要求,以保证足够的载流能力和机械强度。

    兼容性和支持


    兼容性:
    - 本产品支持35mm标准安装轨(DIN EN 60715),可以方便地安装在标准控制柜内。
    - 螺钉端子连接方式兼容不同类型的导体截面,方便灵活连接。
    支持和服务:
    - 西门子公司提供了详细的产品技术手册和在线支持资源,包括电子文档下载中心、在线订购系统、售后服务支持平台等。
    - 可通过官方网站获取产品认证证书、检测报告和用户手册等信息。

    常见问题与解决方案


    常见问题:
    1. 产品故障无法启动:可能由于控制电源电压不符合要求或接线错误。
    2. 触点粘连或磨损严重:可能由于频繁超负荷使用或未定期维护。
    解决方案:
    1. 检查并调整控制电源电压,确保电压在允许范围内。
    2. 定期检查触点状态,必要时更换新的触点。

    总结和推荐


    综合评估:
    - 3RT2036-1AH20型断路器凭借其卓越的机械寿命、高耐压能力以及广泛的适用温度范围,表现出色。
    - 高可靠性和多功能性使其成为工业自动化领域的重要组件。
    推荐使用:
    - 推荐在需要高可靠性、高性能和宽工作温度范围的应用场景中使用。对于电梯控制、工厂自动化生产线等场合,这款断路器是一个理想的选择。
    希望本文能帮助您全面了解西门子3RT2036-1AH20型断路器的技术特性和应用情况。

3RT20361AH20参数

参数
包装方式 盒装
