3RV60214CA10概述

    3RV6021-4CA10 电路断路器技术手册

    1. 产品简介

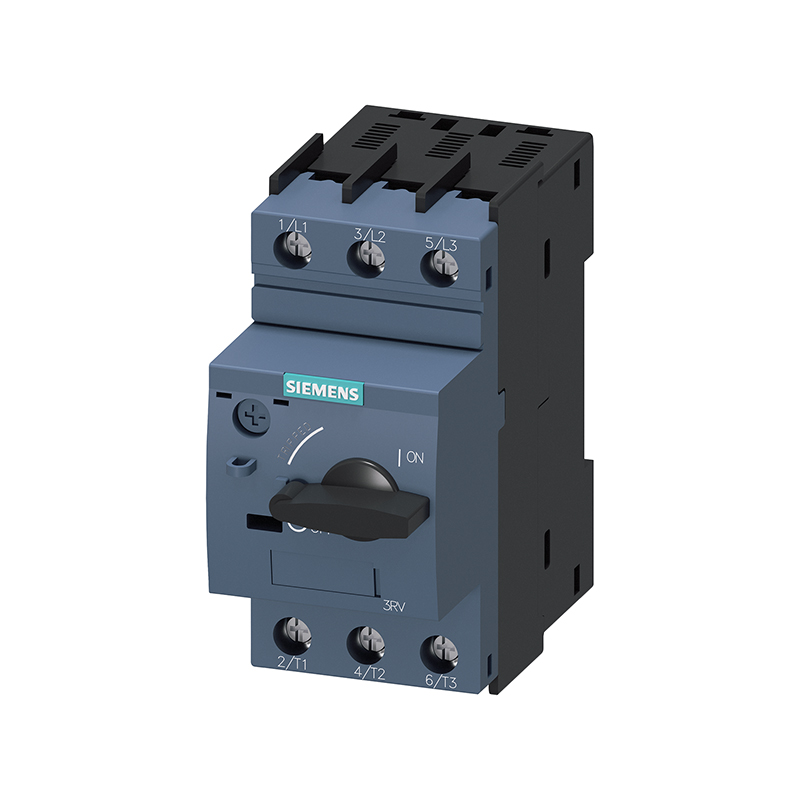

    产品名称: 3RV6021-4CA10 电路断路器
    品牌: SIRIUS
    产品类型: 用于电机保护的电路断路器
    主要功能:
    - 过载保护
    - 相位干扰识别
    - 断路容量(短路)
    应用领域: 主要应用于电机保护、工业自动化控制系统等领域。

    2. 技术参数


    - 型号: 3RV6021-4CA10
    - 品牌: SIRIUS
    - 断路器尺寸: S0
    - 极数: 3
    - 额定电压: 690V
    - 额定电流: 22A
    - 最大额定电流: 286A
    - 额定功率: 11kW
    - 响应电流范围: 17-22A
    - 脱扣时间分类: CLASS 10
    - 冲击电压等级: 6kV
    - 安装海拔高度: 最高2000m
    - 环境温度:
    - 存储温度:-50°C 至 +80°C
    - 工作温度:-20°C 至 +60°C
    - 机械操作次数: 100,000次
    - 频率: 15次/小时
    - 连接导线规格:
    - 固体导线:2x (1...2.5 mm²),2x (2.5...10 mm²)
    - 精细绞合导线:2x (1...2.5 mm²),2x (2.5...6 mm²),1x 10 mm²
    - AWG 导线:2x (16...12),2x (14...8)
    - 典型能耗: 9.9W
    - 短路断开能力:
    - 400V:55kA
    - 500V:10kA
    - 690V:4kA

    3. 产品特点和优势


    - 相位干扰识别: 可以有效检测相位干扰,提高系统的安全性。
    - CLASS 10 脱扣时间分类: 具有良好的响应时间和精确的过载保护。
    - 广泛的适用性: 支持多种规格的导线连接,适用于不同的应用场景。
    - 高抗冲击性: 可承受高达25g的冲击,确保设备在恶劣环境下稳定运行。
    - 环境适应性强: 在极端温度条件下依然可以正常工作。
    - 高可靠性: 高达100,000次的操作寿命,保证长期可靠的使用。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于保护大型电机和其他重要负载设备。
    - 在工厂生产线上的各种机械设备保护系统中,提供有效的短路和过载保护。
    使用建议:
    - 在选择合适的断路器时,确保其额定电流符合应用需求。
    - 定期检查和维护设备,确保连接部位的牢固性和绝缘性能。
    - 遵循制造商的安装指南,正确安装和配置断路器。
    - 根据具体的应用环境选择适当的导线规格。

    5. 兼容性和支持


    - 兼容性: 该断路器可以通过螺丝或快速插拔方式安装在标准的35mm导轨上。
    - 技术支持: 用户可以从Siemens官网获取更多的产品文档和技术支持,包括安装指南、用户手册、常见问题解答等。

    6. 常见问题与解决方案


    - 问题1: 断路器无法正常跳闸。
    解决方案: 检查是否有足够的过载电流触发断路器,或者是否需要调整脱扣电流设置。
    - 问题2: 断路器频繁跳闸。
    解决方案: 检查电路中的负载是否超过断路器的额定值,或者是否存在外部干扰。
    - 问题3: 断路器触点损坏。
    解决方案: 更换磨损的触点,确保断路器的正常操作。

    7. 总结和推荐


    总结:
    - 优点:
    - 高精度的过载保护和相位干扰识别能力
    - 多种导线连接方式和宽广的工作温度范围
    - 优秀的机械性能和抗冲击性
    - 丰富的支持资源和详尽的技术文档
    推荐:
    该产品在电机保护和工业自动化控制领域具有显著的优势,能够满足大多数应用场景的需求。强烈推荐在关键设备的保护和控制系统中采用该断路器,以提升整体系统的安全性和稳定性。
