3RB30162TE0

产品分类:
厂牌: SIEMENS/西门子
产品描述: Overload relay 4
供应商型号: 982-3RB30162TE0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子  3RB30162TE0

3RB30162TE0概述


    产品简介


    电子元器件基本介绍

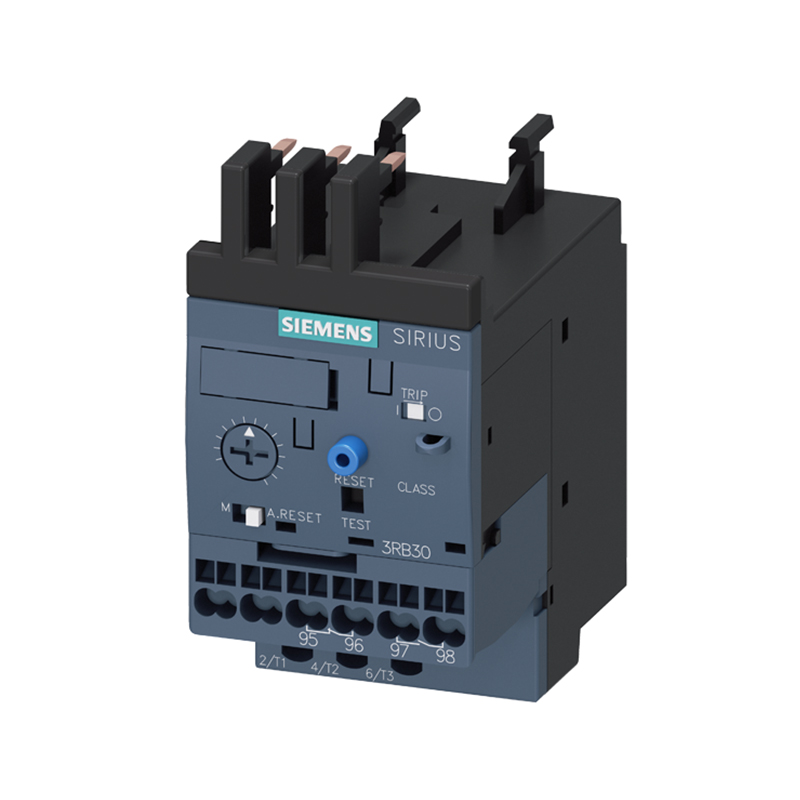

    本篇介绍的产品是西门子(SIRIUS)品牌的固态过载继电器,型号为3RB3016-2TE0。它是一种用于电机保护的电子元器件,适用于过载保护应用。其额定电流范围为4至16安培(A),可以安装在标准接触器上,通过弹簧式接线端子进行连接。该继电器具有手动、自动复位功能,且适用于电机的热保护。其独特的设计使其能够广泛应用于工业控制、自动化系统及各种机械设备中。

    技术参数


    - 型号:3RB3016-2TE0
    - 功率损耗:额定电流时为1.1瓦特(W),每极0.37瓦特(W)
    - 绝缘电压:交流额定值为690伏特(V),污染等级3
    - 浪涌电压耐受性:额定值为6千伏(kV)
    - 最大允许电压:辅助电路和主电路之间分别为300 V、600 V(未接地星点)、300 V、690 V(接地星点)
    - 冲击电阻:15g/11ms(IEC 60068-2-27)
    - 热电流:16安培(A)
    - 电源频率:额定值为50至60赫兹(Hz)
    - 主电路电流:可调节范围为4至16安培(A)
    - 操作电压:额定值为690伏特(V),AC-3e型额定值为690伏特(V)
    - 适用功率:
    - 三相电机:400伏特(V),50赫兹(Hz)时为2.2至7.5千瓦(kW)
    - 单相电机:500伏特(V),50赫兹(Hz)时为2.2至7.5千瓦(kW)
    - 单相电机:690伏特(V),50赫兹(Hz)时为3至11千瓦(kW)
    - 辅助电路:
    - 集成式辅助开关
    - 一个常闭(NC)触点,一个常开(NO)触点,无自保持(CO)触点
    - 辅助触点操作电流(交流AC-15):24伏特(V)时为4安培(A),110伏特(V)时为4安培(A),120伏特(V)时为4安培(A),125伏特(V)时为4安培(A),230伏特(V)时为3安培(A)
    - 辅助触点操作电流(直流DC-13):24伏特(V)时为2安培(A),60伏特(V)时为0.55安培(A),110伏特(V)时为0.3安培(A),125伏特(V)时为0.3安培(A),220伏特(V)时为0.11安培(A)

    产品特点和优势


    该固态过载继电器具备多个独特的优势:
    - 高效可靠:采用电子技术实现过载保护,提高了系统的可靠性和效率。
    - 宽泛的应用范围:适用范围广,适合不同类型的电机,如三相电机、单相电机等。
    - 易于安装和维护:提供弹簧式接线端子,简化安装过程,降低维护成本。
    - 多功能设计:集成化设计,具有多个触点和多种电压适应能力。
    - 高标准的电气安全:符合国际标准如IEC 60068-2-27和IEC 61000系列的标准要求。

    应用案例和使用建议


    应用案例:
    - 工业自动化系统:在工厂自动化生产线中,此继电器可用于监控和保护电机,防止过载损坏。
    - 机械加工设备:在大型机械设备中,此继电器可以确保电机在长时间运行下的安全,防止因过载而引起的故障。
    使用建议:
    - 环境适应性:根据手册提供的环境条件(如温度范围、湿度等),确保设备工作环境符合要求。
    - 正确的安装方式:使用提供的弹簧式接线端子进行连接,确保连接牢固且符合规范。
    - 定期检查与维护:由于电气设备在长时间使用后可能出现磨损或老化现象,建议定期检查以保证设备的正常运行。

    兼容性和支持


    该过载继电器与西门子标准接触器(S00尺寸)兼容。西门子公司提供了全面的支持服务,包括技术文档、在线订购系统、图像数据库、故障排除指南等,确保客户能够获得及时有效的技术支持。

    常见问题与解决方案


    1. 问题:继电器不响应或反应迟缓。
    - 解决方案:检查输入电压是否稳定;确认触点是否接触良好;如果问题依旧存在,请联系售后服务部门。
    2. 问题:设备频繁跳闸。
    - 解决方案:检查电机负载是否超出额定值;确保电机没有短路或其他电气故障;调整适当的电流响应值。
    3. 问题:设备显示异常。
    - 解决方案:检查所有连接是否正确;重新校准设备;如果问题仍未解决,请咨询专业技术人员。

    总结和推荐


    综上所述,西门子的3RB3016-2TE0固态过载继电器是一款高度可靠的电机保护装置,具有广泛的应用范围和出色的性能表现。它不仅适用于各类工业自动化控制系统,还具有易于安装和维护的特点。如果您正在寻找一款可靠的电机保护解决方案,这款产品无疑是您的理想选择。

3RB30162TE0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RB30162TE0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3RB30162TE0 3RB30162TE0数据手册

3RB30162TE0封装设计

查看详情并下载
Symbol
Footprint
3D Model
