3SU14011BF501AA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子

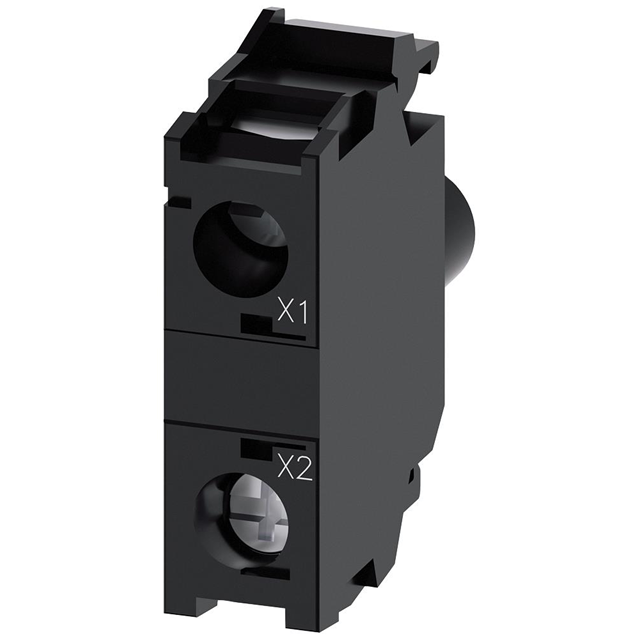

产品描述: Siemens 带灯按钮座, SIRIUS ACT系列, 照明块, 230 V 交流, 蓝色灯, 螺钉接端
供应商型号: 982-3SU14011BF501AA0
供应商: Mouser
标准整包数: 1
SIEMENS/西门子 按钮开关 3SU14011BF501AA0

3SU14011BF501AA0概述


    产品简介


    SIRIUS ACT LED模块 是一款集成蓝色LED的交流电源指示模块,适用于前板安装。这款模块可以直接接入230V AC电源,配备螺丝接线端子,广泛应用于各种工业控制面板中,用于显示系统状态或设备运行情况。

    技术参数


    - 产品组件
    - 二极管:是
    - 灯泡变压器:否
    - 光源:是
    - 串联电阻:否

    - 绝缘电压
    - 额定值:320V

    - 污染等级:3级
    - 操作电压
    - 类型:交流
    - 在50Hz时额定值:230V
    - 在60Hz时额定值:230V
    - 相对电压公差
    - 正向公差:20%
    - 负向公差:20%
    - 浪涌电压抗性
    - 额定值:4kV
    - 最大消耗电流:20mA
    - 防护等级
    - 外壳防护等级:IP40
    - 接线端子防护等级:IP20
    - 冲击耐受性
    - 按照IEC 60068-2-27正弦半波:15g / 11ms
    - 铁路应用按照EN 61373类别1,等级B
    - 振动耐受性
    - 按照IEC 60068-2-6:10...500 Hz:5g
    - 铁路应用按照EN 61373类别1,等级B
    - 工作周期
    - 典型值:100,000小时

    产品特点和优势


    - 高可靠性:该模块具有4kV的浪涌电压抗性,能够有效抵御高压突变。
    - 广泛的适用温度范围:在-25°C至+70°C的操作范围内正常工作,在存储条件下可以承受-40°C至+80°C的温度。
    - 多认证支持:符合EMC通用产品批准,具备防爆认证(ATEX/IECEx)。
    - 高光强度:蓝色LED光源的光强度为280到710 mcd,确保了良好的可视效果。
    - 坚固耐用:外壳防护等级达到IP40,接线端子防护等级达到IP20,能有效防止灰尘和水汽进入。

    应用案例和使用建议


    - 应用案例:SIRIUS ACT LED模块可以用于电力分配、机械设备控制面板、工业自动化等领域,以指示设备运行状态。
    - 使用建议:
    - 安装时确保连接导体的截面符合规定范围(0.5mm²到1.5mm²),并正确拧紧螺丝端子。
    - 在设计电路时需考虑电源电压波动,确保在230V±20%范围内稳定工作。


    兼容性和支持


    - 兼容性:本模块可与各种标准前板安装接口兼容。
    - 支持服务:Siemens提供全面的技术支持和维护服务,包括安装指南、使用手册、常见问题解答等。客户可以通过访问官方网站获取更多信息和下载所需文档。

    常见问题与解决方案


    - Q: 如何正确拧紧螺丝端子?
    - A: 使用扭力扳手将螺丝端子拧紧至0.8...0.9 N·m。
    - Q: 设备在低温环境中能否正常工作?
    - A: 可以,在-25°C至+70°C的操作范围内都能正常工作。
    - Q: 如何判断LED灯是否损坏?
    - A: 检查LED灯的亮度和颜色,如果亮度明显降低或颜色发生变化,则可能需要更换。

    总结和推荐


    SIRIUS ACT LED模块凭借其出色的可靠性和广泛的工作温度范围,非常适合于各种工业控制场合的应用。它的多种防护等级和广泛的应用案例使其在市场上具有很高的竞争力。我们强烈推荐这款产品给需要高质量、高可靠性的LED指示模块的用户。

3SU14011BF501AA0参数

参数
面板开孔尺寸 -
开关功能 -
电流额定值 -
指示颜色 蓝色
最大交流触点电压 -
执行器类型 -
电气寿命 -
最大直流触点电压 -
机械寿命 -
开关配置 -
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

3SU14011BF501AA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU14011BF501AA0数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 按钮开关 SIEMENS/西门子 3SU14011BF501AA0 3SU14011BF501AA0数据手册
