3RF2350-1AA22

产品分类:
厂牌: SIEMENS/西门子
产品描述:
供应商型号: 3RF23501AA22
供应商: 国内现货
标准整包数: 1

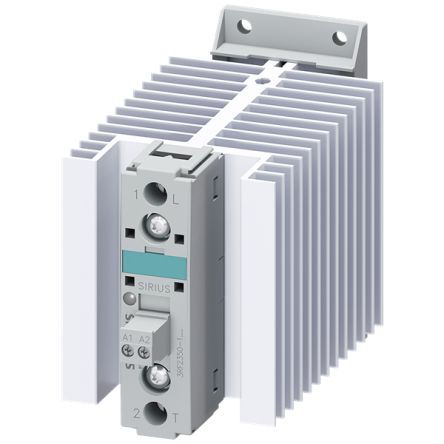

SIEMENS/西门子  3RF2350-1AA22

3RF2350-1AA22概述

    3RF2350-1AA22 固态接触器技术手册

    1. 产品简介


    3RF2350-1AA22 是一款由西门子(Siemens)制造的固态接触器,主要用于单相交流电路中进行零点切换控制。该接触器设计用于工业和商业环境中的各种应用,如电机控制、电加热器和照明系统。它的主要功能是实现零点切换,以减少电能浪费并提高系统的可靠性。

    2. 技术参数


    - 型号:3RF2350-1AA22
    - 制造商:Siemens
    - 额定电流:50A(根据IEC 60947-4-3为36A;根据UL 508为45A)
    - 额定电压:24...230V AC(50Hz/60Hz)
    - 操作频率:50...60Hz
    - 功耗:在额定电流下,AC工况下每极功率损耗为54W;无负载时典型值为3.5W
    - 绝缘电压:额定值为600V
    - 浪涌电压电阻:主电路额定值为6kV
    - 冲击电阻:按IEC 60068-2-27标准,15g/11ms
    - 振动电阻:按IEC 60068-2-6标准,2g
    - 安装高度:100mm
    - 宽度:67mm
    - 深度:141mm
    - 接线端子类型:螺钉式终端
    - 可连接导体截面:主接触器:实心1.5...6mm²,细绞线1...10mm²;辅助和控制接触器:实心0.5...2.5mm²,细绞线0.5...2.5mm²

    3. 产品特点和优势


    3RF2350-1AA22 固态接触器具有以下显著特点:
    - 高可靠性:零点切换技术可以显著减少电能损耗,提高系统的稳定性和寿命。
    - 高效率:低功耗设计使得产品在长期运行过程中保持较低的温度,延长使用寿命。
    - 广泛适用性:适用于多种电压和电流等级,能够满足不同应用场景的需求。
    - 坚固耐用:具有良好的抗冲击和振动能力,适用于恶劣的工作环境。

    4. 应用案例和使用建议


    3RF2350-1AA22 可广泛应用于电机控制系统、电加热系统及照明系统等场合。为了确保最佳性能,建议如下:
    - 在安装时确保接触器处于垂直状态,便于散热。
    - 确保所有接线牢固,避免松动导致过热或短路。
    - 定期检查接触器的运行状况,及时更换老化部件。

    5. 兼容性和支持


    3RF2350-1AA22 可与其他辅助和控制组件配合使用,例如终端盖(3RF2900-3PA88)和负载监控(3RF2950-0GA33)。制造商提供详尽的技术支持和服务,包括产品文档、在线订购和售后服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高 | 检查接线是否正确,确认负载是否超出额定范围 |
    | 温度过高 | 检查安装位置是否通风良好,确保散热通道畅通 |

    7. 总结和推荐


    综上所述,3RF2350-1AA22 固态接触器以其高可靠性、高效节能和广泛应用性成为众多工业和商业用户的首选。建议在需要高可靠性的电力控制系统中采用此产品。

3RF2350-1AA22厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RF2350-1AA22数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3RF2350-1AA22 3RF2350-1AA22数据手册
