SIEMENS/西门子  3RT26261NF35

3RT26261NF35概述


    产品简介

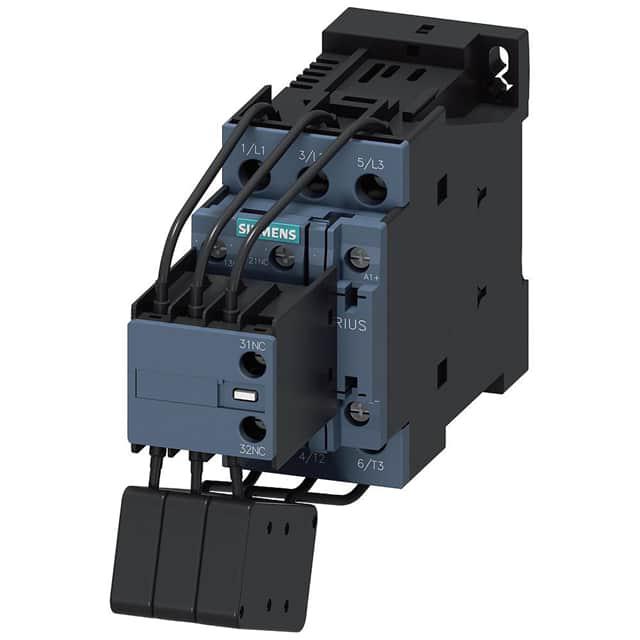

    本产品为西门子SIRIUS品牌旗下的电容器接触器(Capacitor Contactor),型号为3RT2626-1NF35。该接触器适用于交流-6b级应用,适用于无功功率补偿,可提供高达20 kVAR的电容值。该接触器适用于工业自动化控制领域的多个应用场景,如电力系统中的无功补偿和电容器组控制。

    技术参数


    一般技术数据
    - 接触器尺寸:S0
    - 主电路绝缘电压:690 V
    - 辅助电路绝缘电压:690 V
    - 冲击电压等级:主电路和辅助电路均为6 kV
    - 主电路对地耐压:400 V
    - 振动测试:AC 8.3g / 5 ms, 5.3g / 10 ms;DC 10g / 5 ms, 7.5g / 10 ms
    - 脉冲冲击振动:AC 13.5g / 5 ms, 8.3g / 10 ms;DC 15g / 5 ms, 10g / 10 ms
    - 机械寿命:典型300万次操作循环
    - 电气耐久性:20万次操作循环
    环境条件
    - 安装高度:海拔最高可达2000米
    - 工作温度范围:-25°C至+60°C
    - 存储温度范围:-55°C至+80°C
    - 相对湿度:10%到95%
    主电路
    - 极数:3极
    - 额定电流:60°C时为29 A
    - 电容值:
    - 230V: 4 ... 11.5 kVAR
    - 400V: 7 ... 20 kVAR
    - 500V: 8 ... 25 kVAR
    - 690V: 11 ... 34 kVAR
    控制电路
    - 供电电压:95...130 V AC/DC
    - 供电频率:50 Hz / 60 Hz
    - 保持电流:19 mA
    - 吸合时间:50 ... 80 ms(AC)/ 50 ... 80 ms(DC)
    - 分断时间:30 ... 50 ms(AC)/ 30 ... 50 ms(DC)

    产品特点和优势


    - 高可靠性:通过严格的机械和电气测试,保证了长期稳定运行
    - 灵活的安装方式:可以进行180度旋转和前后倾斜安装,适应不同的安装需求
    - 强大的保护功能:集成过电压保护装置(压敏电阻),确保了主电路和控制电路的安全
    - 丰富的接线选项:支持多种导体截面积,方便连接不同类型的电线
    - 易于维护:标准的螺纹端子易于接线和拆卸,便于日常维护

    应用案例和使用建议


    应用场景
    此接触器适用于各种工业自动化场合,特别是在电力系统中进行无功补偿的应用。例如,在钢铁厂、化工厂和数据中心等高负荷应用场合中,能够有效地提高系统的效率和稳定性。
    使用建议
    - 在使用过程中,需要定期检查接触器的工作状态,特别是接触器的接触面是否有磨损或损坏。
    - 当发现操作频率异常时,建议更换新的电容器接触器以确保系统正常运行。
    - 针对特殊工况,建议在安装前咨询专业技术人员,以获得更详细的建议。

    兼容性和支持


    - 该接触器支持与各种控制系统的兼容,可以通过螺纹端子轻松接入。
    - 厂商提供全面的技术支持,包括安装指导、故障排查及维修服务。用户可以通过访问官方网站获取详细的技术文档和售后服务。

    常见问题与解决方案


    1. 问题:接触器无法正常吸合
    - 解决方案:检查控制电源电压是否在额定范围内,确认所有连接点是否紧固无误。
    2. 问题:接触器频繁跳闸
    - 解决方案:检查负载是否超过额定值,查看电容器接触器是否过热,确认是否因过载或短路引起跳闸。
    3. 问题:接触器动作延迟
    - 解决方案:确认供电电压和频率是否符合要求,检查接触器内部是否有杂物影响操作,必要时请专业人员清理或检修。

    总结和推荐


    综上所述,西门子的这款电容器接触器具有优良的性能和广泛的适用性。其卓越的电气特性和可靠的设计使其成为工业自动化领域的优选产品。强烈推荐该产品用于需要进行无功补偿的应用场合。

3RT26261NF35参数

参数
包装方式 盒装

3RT26261NF35厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3RT26261NF35数据手册

厂牌 PDF简要描述 下载
SIEMENS/西门子 SIEMENS/西门子 3RT26261NF35 3RT26261NF35数据手册
