3SU11320AB401FA0

产品分类: 按钮开关
厂牌: SIEMENS/西门子
产品描述: Off-Mom,On-Mom DPST-NO/NC 圆形-22.30(Dia) 500V 500V 螺纹安装,面板安装
供应商型号: 982-3SU11320AB401FA0
供应商: Mouser
标准整包数: 1

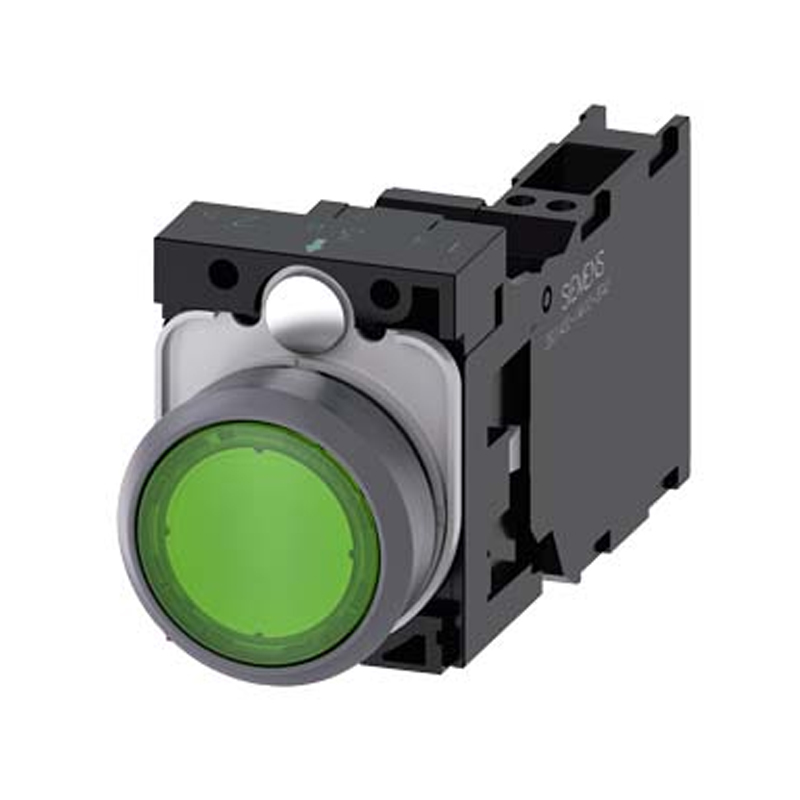

SIEMENS/西门子 按钮开关 3SU11320AB401FA0

3SU11320AB401FA0概述

    # SIEMENS SIRIUS ACT 照明按钮技术手册

    产品简介

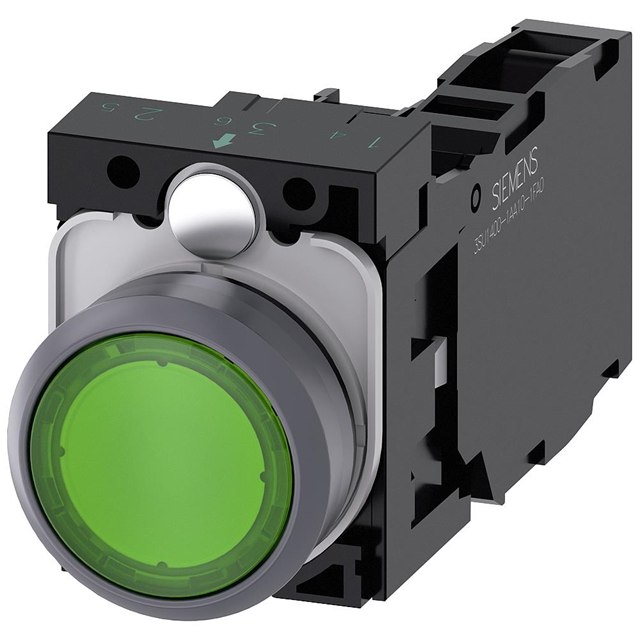

    SIEMENS 的 SIRIUS ACT 系列照明按钮是专为工业控制面板设计的高品质组件。该系列包括多种类型的按钮,如本篇介绍的3SU1132-0AB40-1FA0型产品。这是一款直径为22mm的圆型塑料按钮,前面带有金属环,表面采用磨砂处理,颜色为绿色。它具有平面式的按钮结构,带有一个常开触点(NO)和一个常闭触点(NC),并内置LED光源,电源需求为24V AC/DC,通过螺丝端子连接。
    主要功能
    - 平面按钮,用于执行开关动作。
    - 内置LED灯,提供视觉反馈。
    - 防护等级高,适合各种严苛的工作环境。
    - 提供机械和电气寿命长的保证。
    应用领域
    适用于工业自动化、机器控制系统、安全控制系统、以及任何需要高度可靠和可识别的控制输入的场合。

    技术参数


    基础数据
    - 产品型号:3SU1132-0AB40-1FA0
    - 品牌名称:SIRIUS ACT
    - 产品类别:照明按钮
    - 产品类型:完全单元
    外观和结构
    - 外径:29.45 mm
    - 安装孔直径:22.3 mm (+0.4 mm 宽容度)
    - 材料:塑料主体,金属前环
    - 颜色:绿色按钮,沙灰色前环
    电气特性
    - 操作电压范围:5 ... 500 V AC,5 ... 500 V DC
    - 额定工作电压:24 V AC/DC
    - 额定电流:10 A
    - LED光源:绿色
    - 光强度:900 ... 1800 mcd
    - 绝缘电压:320 V
    - 浪涌电压抗性:4 kV
    机械性能
    - 防护等级:IP66, IP67, IP69(IP69K)
    - NEMA等级:1, 2, 3, 3R, 4, 4X, 12, 13
    - 振动抗性:符合IEC 60068-2-6标准,在10 ... 500 Hz范围内承受5g
    - 冲击抗性:符合IEC 60068-2-27标准,承受15g冲击
    - 操作频率:最大3600次/小时
    - 机械寿命:约300万次操作
    - 电气寿命:约1000万次操作

    产品特点和优势


    - 多功能集成:集成了按钮、LED光源和多种触点配置。
    - 高可靠性:满足严苛的工业环境要求,确保长时间稳定运行。
    - 环境适应性强:防护等级高,可以在多种环境下工作。
    - 易于安装和维护:采用标准安装方式,安装简便。

    应用案例和使用建议


    应用案例
    - 工业自动化生产线:在机械设备的控制面板上,作为安全停止或启动开关使用。
    - 建筑楼宇自控系统:用于照明系统的开关控制。
    使用建议
    - 在高温或低温环境下使用时,需确保工作温度不超过额定范围。
    - 为避免过度震动导致损坏,建议在容易受到机械冲击的位置增加保护措施。

    兼容性和支持


    - 兼容性:适用于与SIEMENS SIRIUS ACT系列其他产品配套使用,确保整体系统的兼容性。
    - 技术支持:提供详细的用户手册、安装指南和技术支持服务,可以通过SIEMENS官网获取相关资料。

    常见问题与解决方案


    问题一:无法正确识别操作状态
    解决方案:检查内部触点是否有污垢或腐蚀,清洁后重新测试。
    问题二:LED灯不亮
    解决方案:确认供电是否正常,检查LED模块和线路连接是否松动,必要时更换LED模块。
    问题三:频繁误操作
    解决方案:调整操作力度和按钮设定,确保在正常操作条件下不会误触发。

    总结和推荐


    3SU1132-0AB40-1FA0型SIEMENS SIRIUS ACT照明按钮凭借其多功能集成、高可靠性及广泛的应用适应性,在工业自动化领域具有较高的竞争力。尽管初始成本相对较高,但考虑到其长寿命和高稳定性,非常适合需要长期稳定运行的场合。推荐在需要高度可靠且易于识别的控制输入的应用中使用。

3SU11320AB401FA0参数

参数
机械寿命 -
执行器类型 -
开关功能 Off-Mom,On-Mom
最大直流触点电压 500V
电气寿命 -
最大交流触点电压 500V
电流额定值 -
指示颜色 -
面板开孔尺寸 圆形-22.30(Dia)
开关配置 DPST-NO/NC
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 盒装

3SU11320AB401FA0厂商介绍

西门子(SIEMENS)是一家德国跨国公司,成立于1847年,总部位于慕尼黑,是全球最大的电气工程和电子公司之一。西门子的业务遍及全球,涉及能源、医疗、工业、基础设施和城市等多个领域。

西门子的主营产品分类包括:

1. 能源:包括风力发电、太阳能、燃气轮机、核能等。
2. 医疗:包括诊断设备、治疗设备、实验室设备等。
3. 工业:包括自动化、驱动技术、工业软件等。
4. 基础设施和城市:包括交通系统、建筑技术、智能电网等。

西门子的产品广泛应用于电力、交通、医疗、建筑、工业制造等多个领域。

西门子的优势在于:

1. 创新能力:西门子拥有强大的研发能力,不断推出新技术和新产品。
2. 全球布局:西门子在全球范围内设有多个研发中心和生产基地,能够快速响应客户需求。
3. 品牌影响力:作为全球知名的电气工程和电子公司,西门子的品牌影响力巨大。
4. 质量保证:西门子的产品以高质量著称,深受客户信赖。

3SU11320AB401FA0数据手册
